RK3568 alaplap

Az RK3568, a négymagos, 64 bites Cortex-A55 processzor, 22 nm-es litográfiai eljárással, akár 2,0 GHz-es frekvenciával, hatékony és stabil teljesítményt biztosít a háttérberendezések adatfeldolgozásához. Különféle tárolási lehetőségek állnak rendelkezésre, amelyek lehetővé teszik az ügyfelek számára, hogy gyorsan végrehajtsák a termékek kutatását és gyártását. Akár 8 GB RAM-ot támogat, akár 32 bit szélességgel és akár 1600 MHz-es frekvenciával. Támogatja az összes adatkapcsolatos ECC-t, ami biztonságosabbá és megbízhatóbbá teszi az adatokat, és megfelel a nagy memóriájú termékek alkalmazásának követelményeinek. Kétmagos GPU-val, nagy teljesítményű VPU-val és nagy hatékonyságú NPU-val van integrálva. A GPU támogatja az OpenGL ES3.2/2.0/1.1, Vulkan1.1 szabványokat. A VPU 4K 60fps H.265/H.264/VP9 videó dekódolást és 1080P 100fps H.265/ H.264 videó kódolást képes elérni. Az NPU támogatja az egykattintásos váltást olyan mainstream keretrendszerek között, mint a Caffe/TensorFlow.

Kérdés küldése PDF letöltése

termékleírás

Thinkcore TC-RK3568 bélyegzőlyuk-fejlesztő tábla specifikációja

Szerzői jogi nyilatkozat

A kézikönyv szerzői jogai a Shenzhen Thinkcore Technology Co., Ltd.-t illetik, és minden jog fenntartva. Cégek vagy magánszemélyek nem bonthatják ki ennek a kézikönyvnek egy részét vagy egészét, és a megsértőket a törvény szerint büntetik.

Figyelem:

Az eladó fejlesztői platform kézikönyvei időről időre frissítésre kerülnek, kérjük töltse le a legújabb kézikönyvet a www.think-core.com weboldalról, vagy vegye fel a kapcsolatot cégünk értékesítési képviselőjével, nem lesz további figyelmeztetés.

Kiadási megjegyzés

Változat	Dátum	Szerző	Leírás
Rev.01	2022-08-04		Felülvizsgálat

1. fejezet. TC-RK3568 Bélyeglyuk-fejlesztő tábla Bevezetés

TC-RK3568 Bélyeglyuk-fejlesztő tábla rövid ismertetője

A TC-RK3568 bélyeglyuk-fejlesztő tábla tartalmazza a TC-RK3568 bélyegzőlyuk SOM-ot és a hordozólemezt.

A TC-RK3568 Stamp Hole rendszer a modulon Rockchip 64 bites RK3568 processzorral van felszerelve, amely kétmagos GPU-val és nagy teljesítményű NPU-val van konfigurálva.

A MIPI-CSI x2, MIPI-DSI x2, HDMI2.0, EDP video interfészekkel akár három képernyőkimenetet is támogathat különböző kijelzőkkel. A beépített 8M ISP támogatja a kettős kamerát és a HDR-t. A videó bemeneti interfész csatlakoztatható külső kamerához vagy több kamerához. Kettős adaptív RJ45 Gigabit Ethernet porttal van felszerelve, amelyeken keresztül belső és külső hálózati adatok érhetők el és továbbíthatók, javítva a hálózati átvitel hatékonyságát, és kielégítve a több hálózati porttal rendelkező termékek, például NVR és ipari átjáró igényeit.

A hordozókártya számos interfészt tartalmaz, mint például 4G LTE port, USB3.0, USB2.0, PCIE, kettős Ethernet, WIFI, Bluetooth, audio bemenet és kimenet, HDMI kimenet, MIPI DSI kijelző, eDP kijelző, LVDS kijelző, MIPI CSI kamera, TF kártyahely, RS485, RS232, TTL, CAN, tápfeszültség, SATA stb.

Android 11, Ubuntu 18.04 OS, Debian OS és Linux Buildroot támogatott. A stabil és megbízható működés biztonságos és stabil rendszerkörnyezetet biztosít a termékkutatáshoz és -gyártáshoz.

Egy teljes SDK, fejlesztési dokumentumok, példák, technológiai dokumentumok, oktatóanyagok és egyéb erőforrások állnak rendelkezésre a felhasználók számára a további testreszabás érdekében.

A TC-RK3568 bélyegzőlyuk-fejlesztő tábla jellemzői:

Mérete: 150mm x 110mm.

Gazdag interfészek, közvetlenül használhatók különféle intelligens termékekben, hogy megkönnyítsék a termékek elkészítését.

Android 11.0, Ubuntu 18.04 OS, Debian OS és Linux Buildroot támogatott.

Alkalmazás

Ez a kártya széles körben használható intelligens NVR-ekben, felhőterminálokban, IoT-átjárókban, ipari vezérlésben, szélső számítástechnikában, arcfelismerő kapukban, NAS-okban, járművek középkonzoljaiban stb.

Karakterisztikus paraméter

Műszaki adatok
CPU	RockChip RK3568, négymagos 64 bites Cortex-A55, 22 nm-es litográfiai folyamat, akár 2,0 GHz-es frekvencia
GPU	ARM G52 2EE Támogatja az OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1 verziókat Beágyazott nagy teljesítményű 2D gyorsító hardver
NPU	0.8Tops@INT8, integrált, nagy teljesítményű AI-gyorsító RKNN NPU Támogatja a Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet egy kattintással történő váltását
VPU	Támogatja a 4K 60fps H.265/H.264/VP9 videó dekódolást Támogatja az 1080P 100fps H.265/H.264 videókódolást Támogatja a 8M ISP-t, támogatja a HDR-t
RAM	2GB/4GB/8GB
Tárolás	8GB/16GB/32GB/64GB/128GB eMMC Támogatja a SATA 3.0 x 1 (2,5 hüvelykes SSD/HDD-vel bővíthető) Támogatja a TF-Card Slot x1-et (TF-kártyával bővíthető)
Rendszer operációs rendszer	Android11/Linux Buildroot/Ubuntu/Debian

Hardver jellemzők
Kijelző	1 * HDMI2.0, támogatja a 4K@60fps kimenetet 1 * MIPI DSI, támogatja az 19201080@60fps kimenetet 1 LVDS, támogatja az 19201080@60fps kimenetet 1 eDP1.3, támogatja a 2560x1600@60fps kimenetet
Ethernet	Támogatja a kettős Gigabit Ethernet portot (1000 Mbps)
Wifi	Mini PCIe a 4G LTE csatlakoztatásához Támogatja a WiFi 6-ot (802.11 AX) Támogatja a BT5.0-t
PCIE3.0	Támogatja a PCE3.0 interfészt
Hang	1 * HDMI audio kimenet 1 * Hangszóró kimenet 1 * Fülhallgató kimenet 1 * Mikrofon beépített audio bemenet
Kamera	Támogatja az 1 csatornás MIPI-CSI kamera interfészt Támogatja a HDR-t, a kép tiszta marad ellenfényben vagy erős fényviszonyok között
USB	1 * USB3.0 gazdagép, 4 * USB 2.0 gazdagép, 1 * USB3.0 OTG
SATA	1 * SATA, 6,0 Gb/s
Sorozatszám	1 * TTL, 2 * RS232, 1 * RS485
TUD	CAN2.0B támogatás, 1Mbps, 8Mbps támogatás
TF kártya	1 * TF kártyahely
Mások	GPIO és ADC
Méret	150mm*110mm


Bemeneti feszültség	12V/3A
Tárolási hőmérséklet	-30-80 °C
Üzemi hőmérséklet	-20-60 °C
Tárolási páratartalom	10% ~ 80%

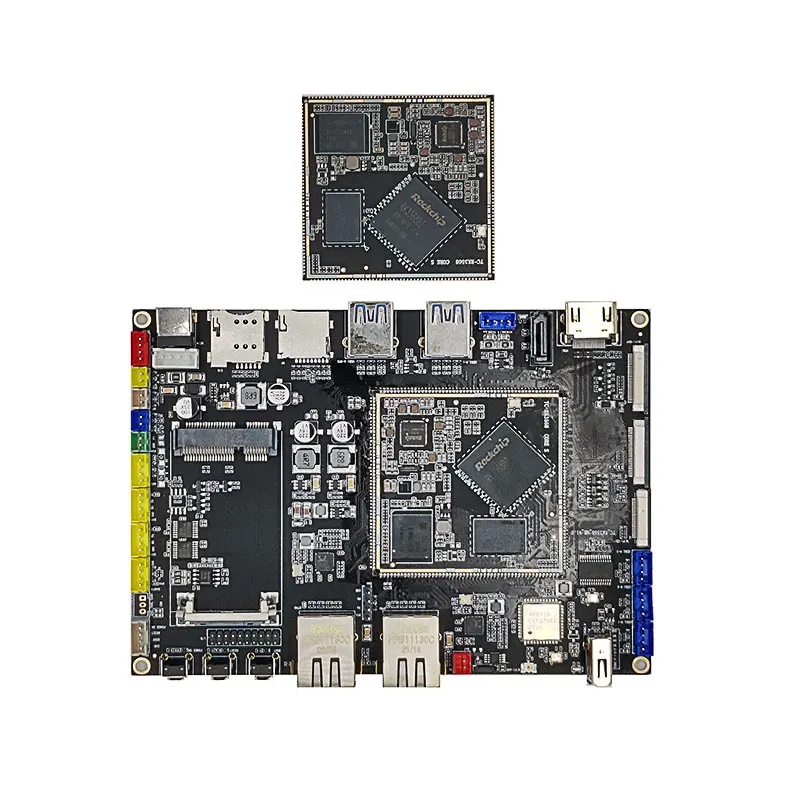

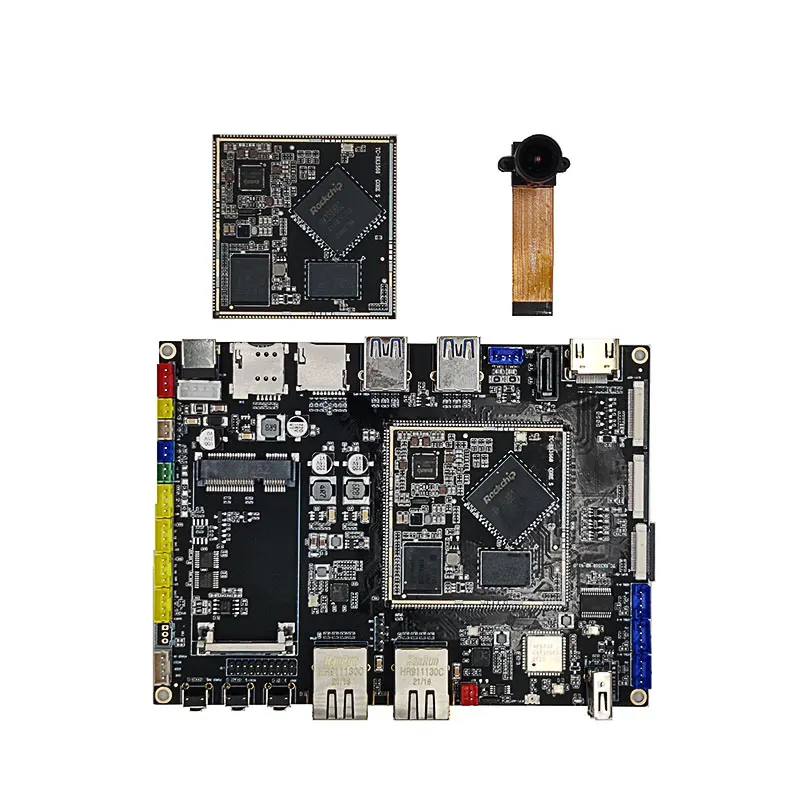

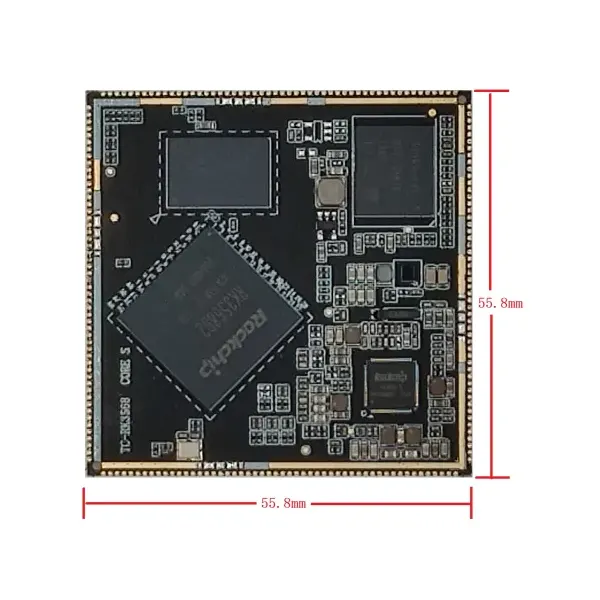

SOM megjelenés

SOM Front

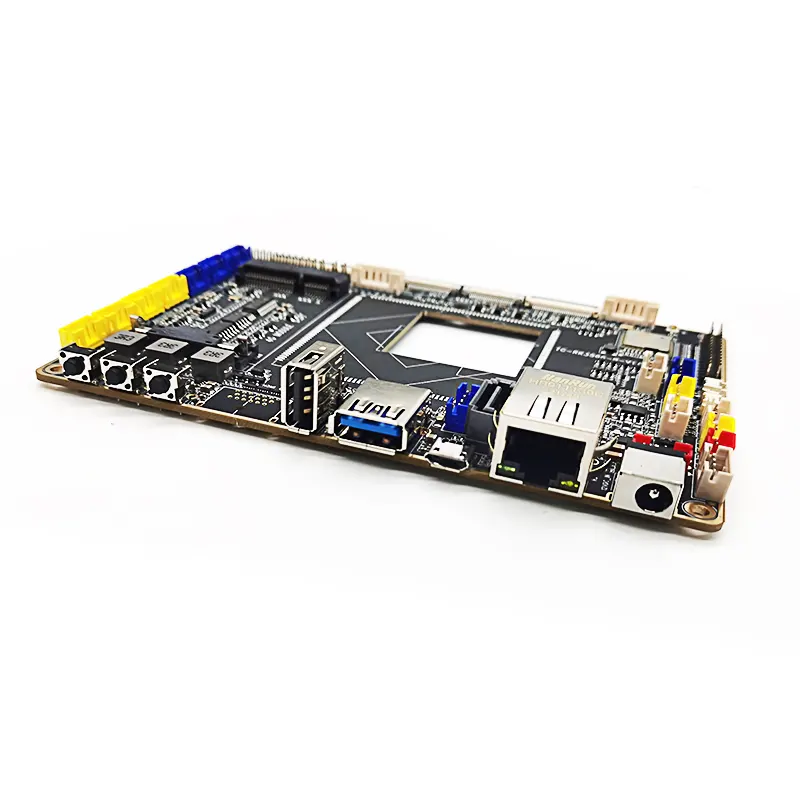

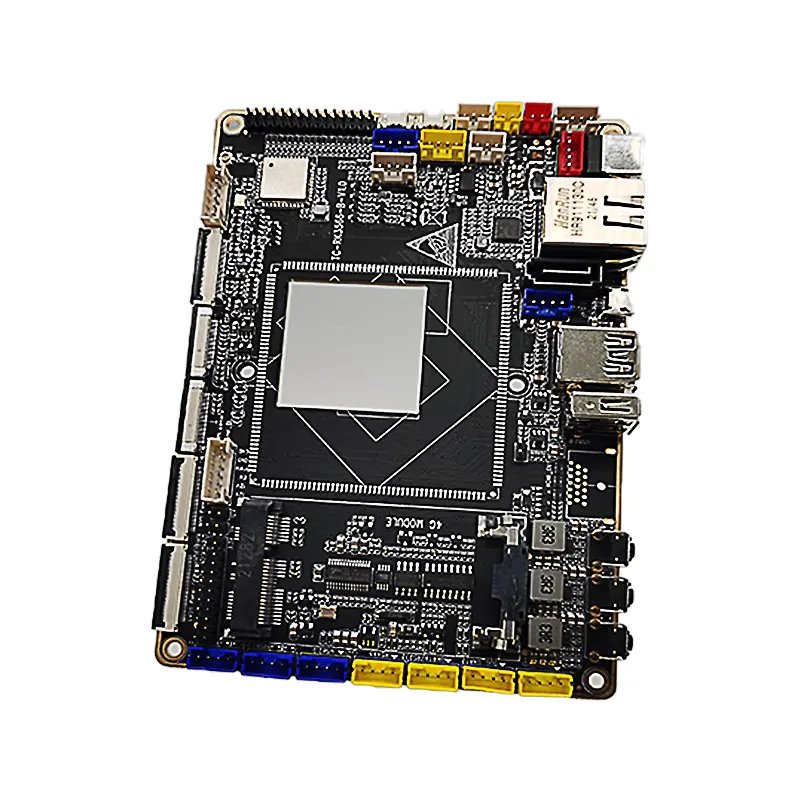

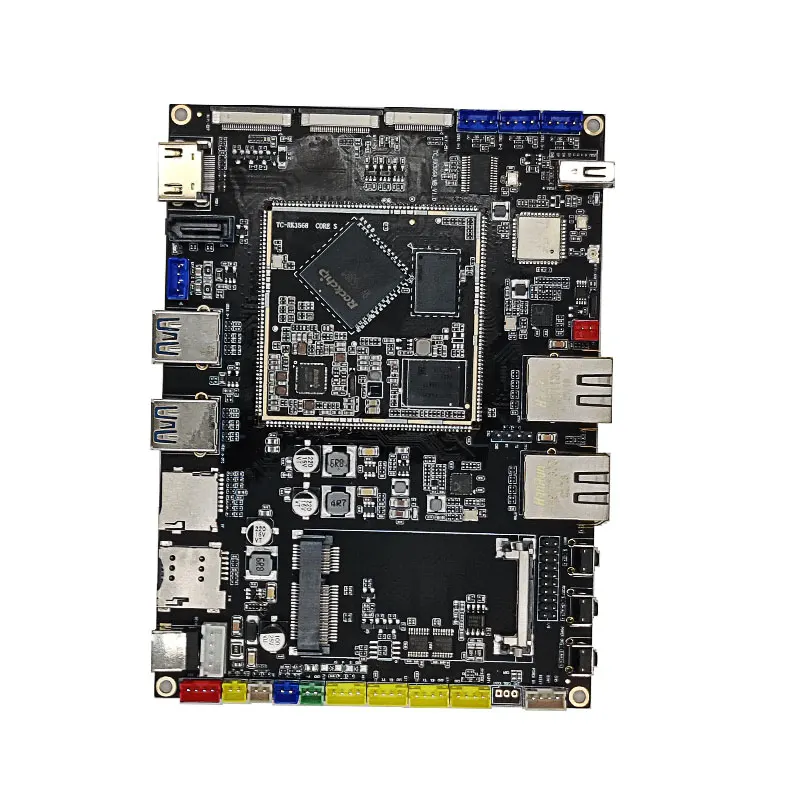

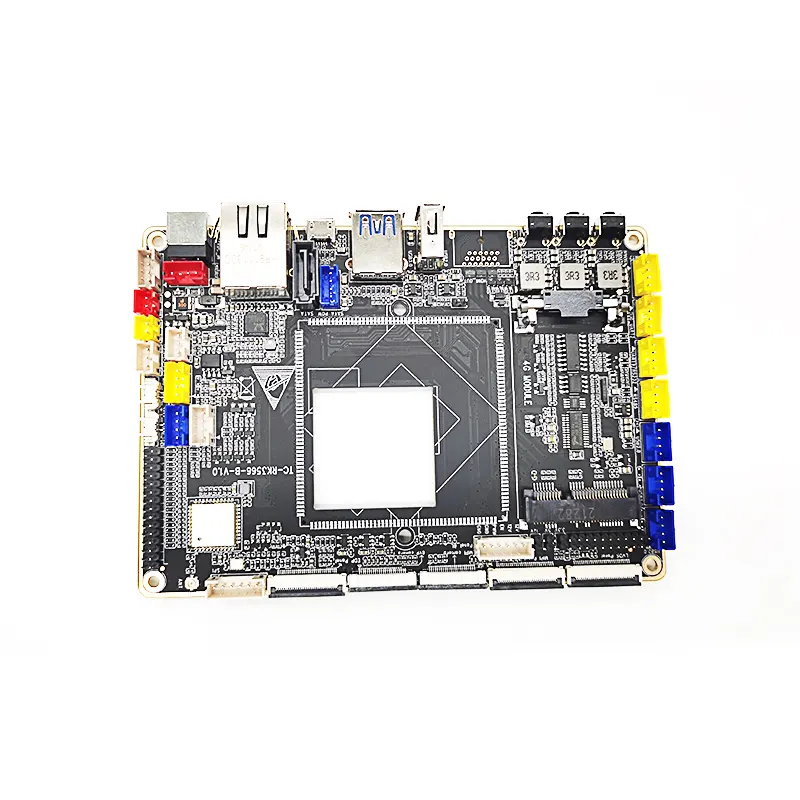

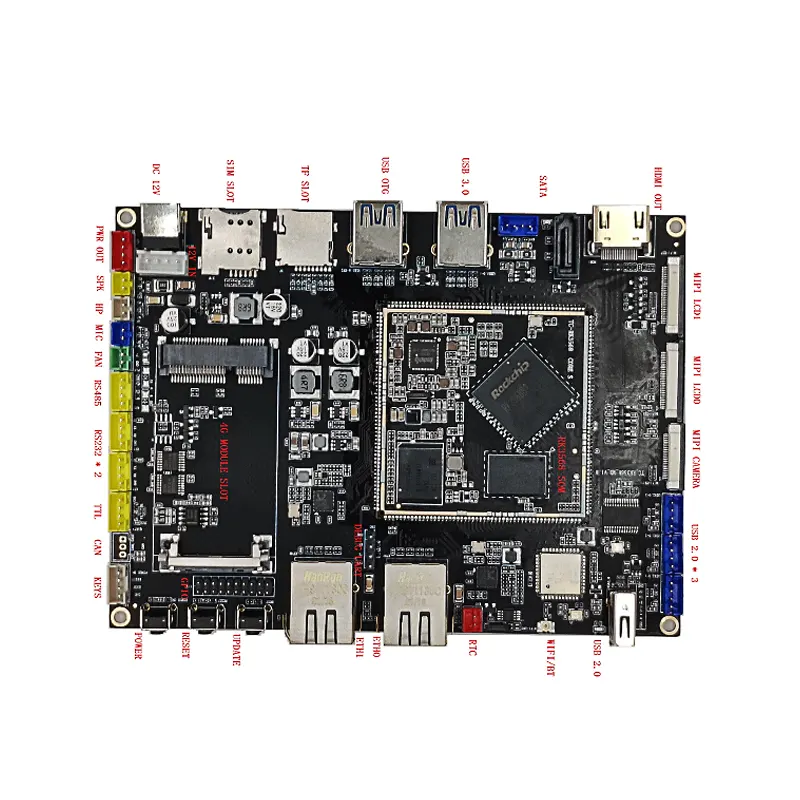

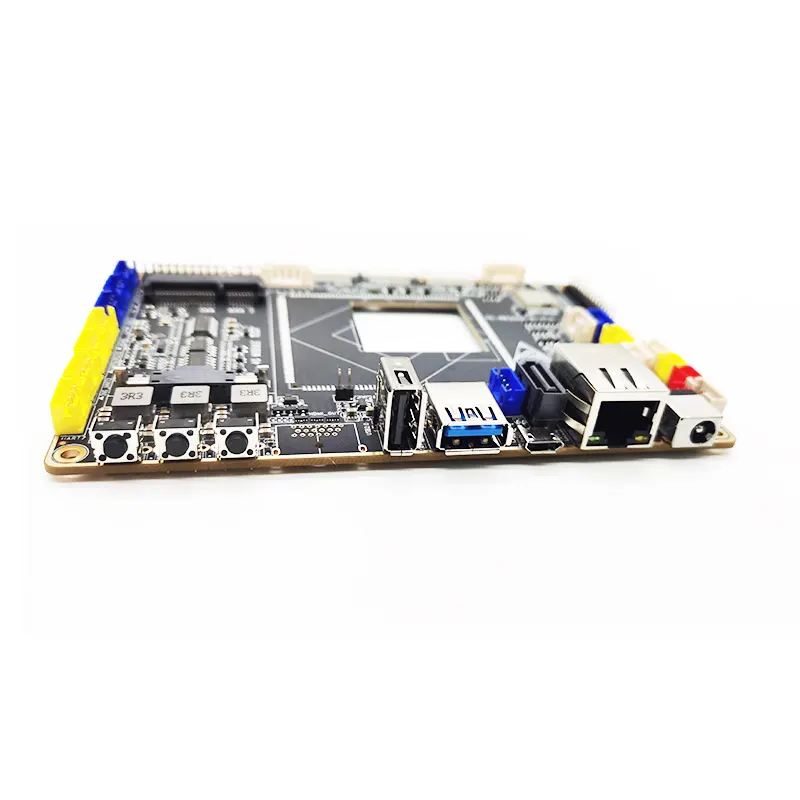

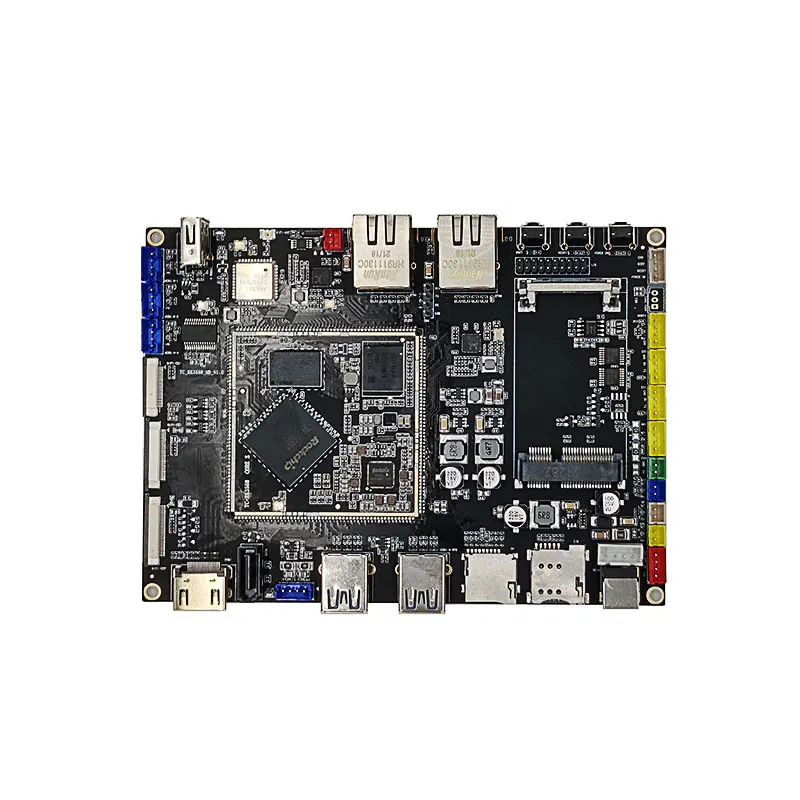

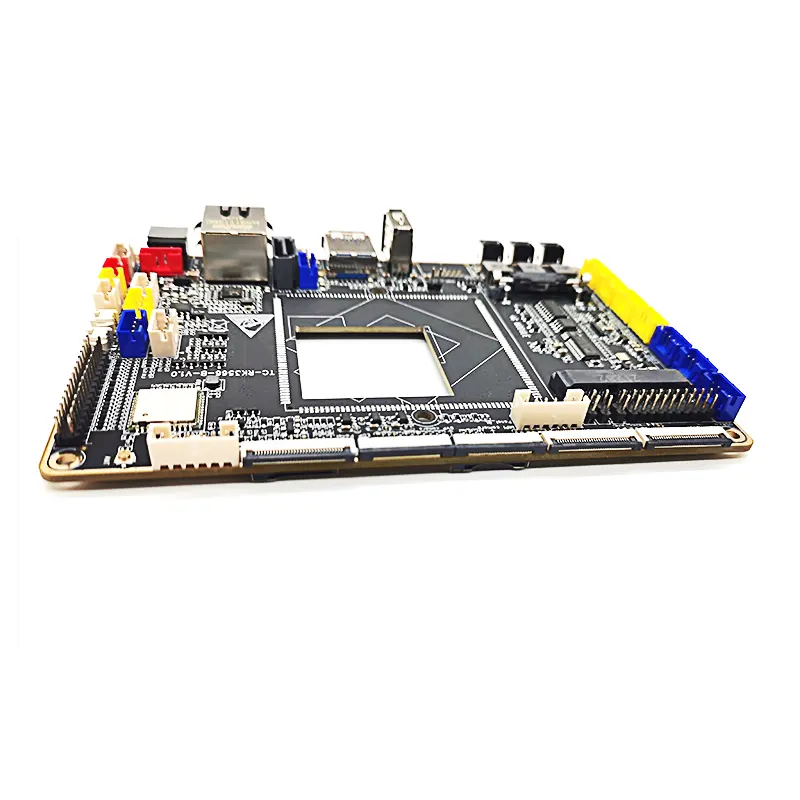

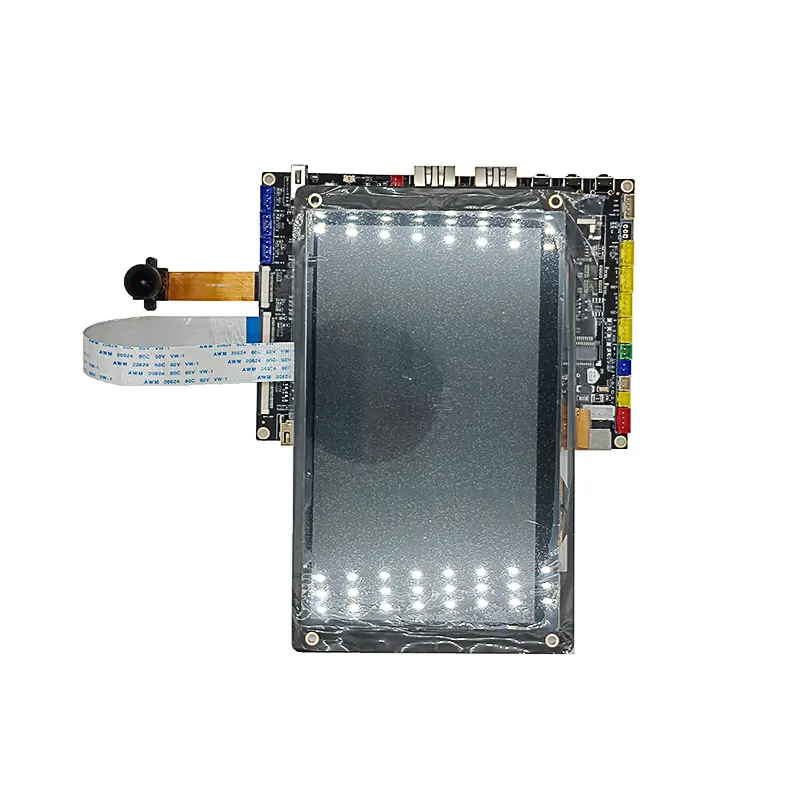

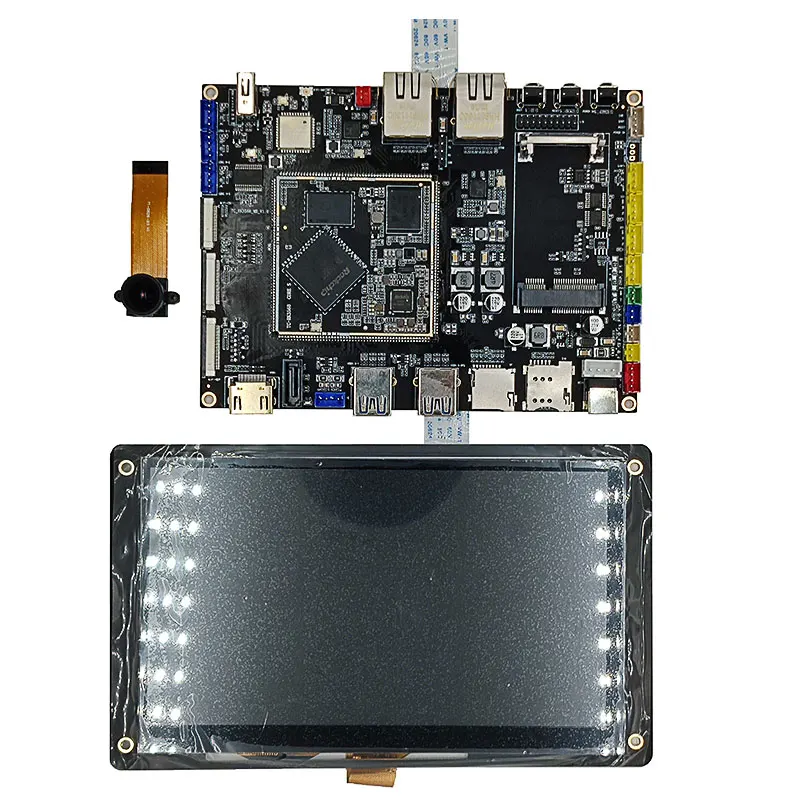

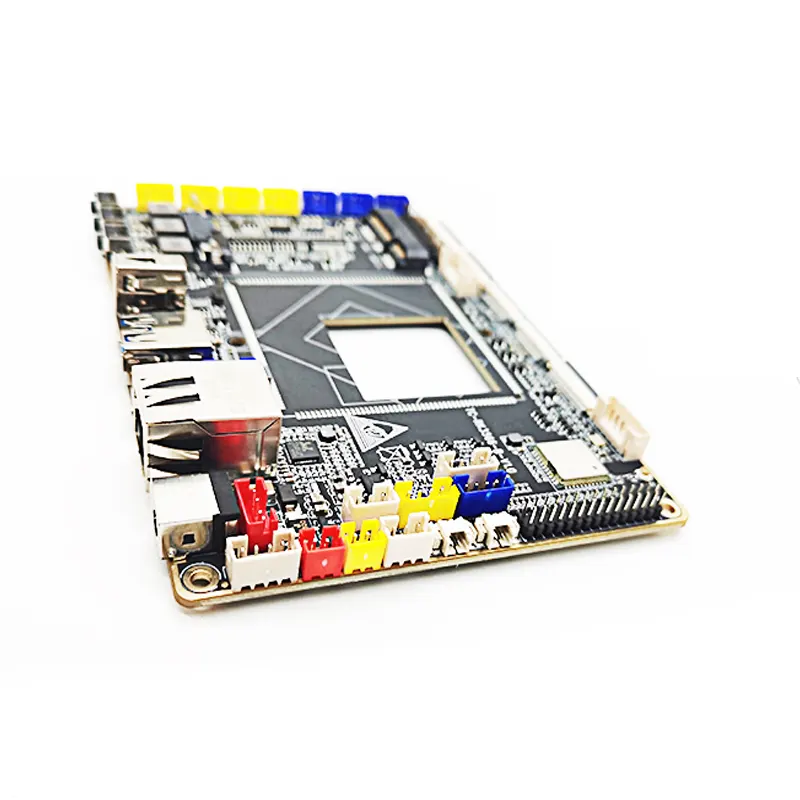

Fejlesztési Tanács megjelenése

2. fejezet SOM PIN definíció

SOM PIN definíció

PIN kód	Az alaplap érintkezőjének meghatározása	Alapértelmezett funkció	Az alapértelmezett funkció leírása	IO teljesítmény	Pad típusú IO pull
1	VCC3V3_SYS	3,3 V rendszer tápegység	Bemeneti feszültség 3,3V		-
2	VCC3V3_SYS	3,3 V rendszer tápegység	Bemeneti feszültség 3,3V		-
3	GND	GND	GND		-
4	GND	GND	GND		-
5	SDMMC0_DET_L	SDMMC0_DET/SATA_CP_DET/PCIE30X1_CLKREQn_M0/GPIO0_A4_u	SDMMC0 érzékeli a bemenetet	3,3V	I/O UP
6	SDMMC0_D3	SDMMC0_D3/ARMJTAG_TMS/UART5_RTSn_M0/GPIO2_A0_u	SDMMC0 adatport	3,3V	I/O UP
7	SDMMC0_D2	SDMMC0_D2/ARMJTAG_TCK/UART5_CTSn_M0/GPIO1_D7_u	SDMMC0 adatport	3,3V	I/O UP
8	SDMMC0_D1	SDMMC0_D1/UART2_RX_M1/UART6_RX_M1/PWM9_M1/GPIO1_D6_u	SDMMC0 adatport	3,3V	I/O UP
9	SDMMC0_D0	SDMMC0_D0/UART2_TX_M1/UART6_TX_M1/PWM8_M1/GPIO1_D5_u	SDMMC0 adatport	3,3V	I/O UP
10	SDMMC0_CMD	SDMMC0_CMD/PWM10_M1/UART5_RX_M0/CAN0_TX_M1/GPIO2_A1_u	SDMMC0 parancs kimenet	3,3V	I/O UP
11	SDMMC0_CLK	SDMMC0_CLK/TEST_CLKOUT/UART5_TX_M0/CAN0_RX_M1/GPIO2_A2_d	SDMMC0 órajel kimenet	3,3V	I/O LE
12	RESETN	NPOR_U	Reset jel észlelése	3,3V	-
13	RK809_PWRON	Bekapcsolás	Bekapcsolási jel bemenet, külső csatlakozás bekapcsológomb, aktív alacsony		-
14	FELÉPÜLÉS	SARADC_VIN0	AD billentyűzet bemenet	1,8V	-
15	EXT_EN	EXT_EN	PMIC tápellátás engedélyezése		-
16	HPR_OUT	HPR_OUT	Fejhallgató azonnal	3,3V	-
17	HPL_OUT	HPL_OUT	Fejhallgató kimaradt	3,3V	-
18	SPKP_OUT	SPKP_OUT	Beszélj	5V/0,6W	-
19	SPKN_OUT	SPKN_OUT	Beszélj -	5V/0,6W	-
20	MIC1_INN	MIC1_INN/MIC_R	MIC1_INN	3,3V	-
21	MIC1_INP	MIC1_INP/MIC_L	MIC1_INP	3,3V	-
22	HP_DET_L_GPIO3_C2	LCDC_VSYNC/VOP_BT1120_D14/SPI1_MISO_M1/UART5_TX_M1/I2S1_SDO3_M2/GPIO3_C2_d	Fejhallgató észlelése	3,3V	I/O LE
23	SPK_CTL_H_GPIO3_C3	LCDC_DEN/VOP_BT1120_D15/SPI1_CLK_M1/UART5_RX_M1/I2S1_SCLK_RX_M2/GPIO3_C3_d		3,3V	I/O LE
24	VCC3V3_SD	3,3 V tápegység	Kimeneti feszültség 3,3 V SD kártyához, névleges kimeneti áram 2A		-
25	VCC_3V3	3,3 V tápegység	Kimeneti feszültség 3.3V, Névleges kimeneti áram 2A		-
26	VCC_1V8	1,8 V tápegység	Kimeneti feszültség 1,8V, névleges kimeneti áram 2,5A		-
27	PDM_SDI1_M0_ADC	I2S1_SDO3_M0/I2S1_SDI1_M0/PDM_SDI1_M0/PCIE20_PERSTn_M2/GPIO1_B2_d	PDM_SDI1_M0_ADC	3,3V	IO LE
28	PDM_SDI2_M0_ADC	I2S1_SDO2_M0/I2S1_SDI2_M0/PDM_SDI2_M0/PCIE20_WAKEn_M2/ACODEC_ADC_SYNC/GPIO1_B1_d	PDM_SDI2_M0_ADC	3,3V	IO LE
29	PDM_SDI3_M0_ADC	I2S1_SDO1_M0/I2S1_SDI3_M0/PDM_SDI3_M0/PCIE20_CLKREQn_M2/ACODEC_DAC_DATAR/GPIO1_B0_d	PDM_SDI3_M0_ADC	3,3V	IO LE
30	PDM_CLK1_M0_ADC	I2S1_SCLK_RX_M0/UART4_RX_M0/PDM_CLK1_M0/SPDIF_TX_M0/GPIO1_A4_d	PDM_CLK1_M0_ADC	3,3V	IO LE
31	GMAC0_TXD0	GMAC0_TXD0/UART1_RX_M0/GPIO2_B3_u	A GMAC0 adatokat továbbít	1,8V	I/O UP
32	GMAC0_TXD1	GMAC0_TXD1/UART1_TX_M0/GPIO2_B4_u	A GMAC0 adatokat továbbít	1,8V	I/O UP
33	GMAC0_TXD2	SDMMC1_D3/GMAC0_TXD2/UART7_TX_M0/GPIO2_A6_u	A GMAC0 adatokat továbbít	1,8V	I/O UP
34	GMAC0_TXD3	SDMMC1_CMD/GMAC0_TXD3/UART9_RX_M0/GPIO2_A7_u	A GMAC0 adatokat továbbít	1,8V	I/O UP
35	GMAC0_TXEN	GMAC0_TXEN/UART1_RTSn_M0/SPI1_CLK_M0/GPIO2_B5_u	GMAC0 átvitel engedélyezése	1,8V	I/O UP
36	GMAC0_TXCLK	SDMMC1_CLK/GMAC0_TXCLK/UART9_TX_M0/GPIO2_B0_d	GMAC0 adási óra	1,8V	I/O LE
37	GMAC0_RXD0	GMAC0_RXD0/UART1_CTSn_M0/SPI1_MISO_M0/GPIO2_B6_u	GMAC0 fogadja az adatokat	1,8V	I/O UP
38	GMAC0_RXD1	I2S2_SCLK_RX_M0/GMAC0_RXD1/UART6_RTSn_M0/SPI1_MOSI_M0/GPIO2_B7_d	GMAC0 fogadja az adatokat	1,8V	I/O LE
39	GMAC0_RXD2	SDMMC1_D0/GMAC0_RXD2/UART6_RX_M0/GPIO2_A3_u	GMAC0 fogadja az adatokat	1,8V	I/O UP
40	GMAC0_RXD3	SDMMC1_D1/GMAC0_RXD3/UART6_TX_M0/GPIO2_A4_u	GMAC0 fogadja az adatokat	1,8V	I/O UP
41	GMAC0_RXDV_CRS	I2S2_LRCK_RX_M0/GMAC0_RXDV_CRS/UART6_CTSn_M0/SPI1_CS0_M0/GPIO2_C0_d	GMAC0 RX adat érvényes jel	1,8V	I/O LE
42	GMAC0_RXCLK	SDMMC1_D2/GMAC0_RXCLK/UART7_RX_M0/GPIO2_A5_u	GMAC0 vételi óra	1,8V	I/O UP
43	ETH0_REFCLKO_25M	I2S2_MCLK_M0/ETH0_REFCLKO_25M/UART7_RTSn_M0/SPI2_CLK_M0/GPIO2_C1_d	ETH0_REF CLOCK OUTPUT_25MHz CPU PHY, alapértelmezett NC	1,8V	I/O LE
44	GMAC0_MCLKINOUT	I2S2_SCLK_TX_M0/GMAC0_MCLKINOUT/UART7_CTSn_M0/SPI2_MISO_M0/GPIO2_C2_d	GMAC0 külső óra bemenet	1,8V	I/O LE
45	GMAC0_MDC	I2S2_LRCK_TX_M0/GMAC0_MDC/UART9_RTSn_M0/SPI2_MOSI_M0/GPIO2_C3_d	MAC0 menedzsment óra	1,8V	I/O LE
46	GMAC0_MDIO	I2S2_SDO_M0/GMAC0_MDIO/UART9_CTSn_M0/SPI2_CS0_M0/GPIO2_C4_d	MAC0 kezelési parancs és adatok	1,8V	I/O LE
47	GMAC0_RSTN_GPIO3_B7	LCDC_D21/VOP_BT1120_D12/GMAC1_TXD1_M0/I2C3_SDA_M1/PWM11_IR_M0/GPIO3_B6_d		3,3V	IO LE
48	GMAC0_INT_PMEB_GPIO3_C0	LCDC_HSYNC/VOP_BT1120_D13/SPI1_MOSI_M1/PCIE20_PERSTn_M1/I2S1_SDO2_M2/GPIO3_C1_d		3,3V	I/O LE
49	RTCTC_INT_L_GPIO0_D3	GPIO0_D3_d	RTC_IC_INT, aktív alacsony	1,8V	I/O LE
50	I2C5_SDA_M0	LCDC_D19/VOP_BT1120_D10/GMAC1_RXER_M0/I2C5_SDA_M0/PDM_SDI1_M2/GPIO3_B4_d	I2C soros port 5	3,3V	I/O LE
51	I2C5_SCL_M0	LCDC_D18/VOP_BT1120_D9/GMAC1_RXDV_CRS_M0/I2C5_SCL_M0/PDM_SDI0_M2/GPIO3_B3_d	I2C soros port 5	3,3V	I/O LE
52	PWM3_IR	PWM3_IR/EDP_HPDIN_M1/PCIE30X1_WAKEn_M0/MCU_JTAG_TMS/GPIO0_C2_d		3,3V	I/O LE
53	CAN1_TX_M1	PWM15_IR_M1/SPI3_MOSI_M1/CAN1_TX_M1/PCIE30X2_WAKEn_M2/I2S3_SCLK_M1/GPIO4_C3_d	CAN adatátvitel	3,3V	I/O LE
54	CAN1_RX_M1	PWM14_M1/SPI3_CLK_M1/CAN1_RX_M1/PCIE30X2_CLKREQn_M2/I2S3_MCLK_M1/GPIO4_C2_d	CAN adatok fogadása	3,3V	I/O LE
55	UART2_RX_M0_DEBUG	UART2_RX_M0/GPIO0_D0_u	UART soros port	3,3V	I/O UP
56	UART2_TX_M0_DEBUG	UART2_TX_M0/GPIO0_D1_u	UART soros port adatátvitel hibakereséshez	3,3V	I/O UP
57	UART3_RX_M1	LCDC_D23/PWM13_M0/GMAC1_MCLKINOUT_M0/UART3_RX_M1/PDM_SDI3_M2/GPIO3_C0_d	UART soros port adatfogadás	3,3V	I/O LE
58	UART3_TX_M1	LCDC_D22/PWM12_M0/GMAC1_TXEN_M0/UART3_TX_M1/PDM_SDI2_M2/GPIO3_B7_d	UART soros port adatátvitel	3,3V	I/O LE
59	UART4_TX_M1	LCDC_D17/VOP_BT1120_D8/GMAC1_RXD1_M0/UART4_TX_M1/PWM9_M0/GPIO3_B2_d	UART soros port adatátvitel	3,3V	I/O LE
60	UART4_RX_M1	LCDC_D16/VOP_BT1120_D7/GMAC1_RXD0_M0/UART4_RX_M1/PWM8_M0/GPIO3_B1_d	UART soros port adatfogadás	3,3V	I/O LE
61	UART9_RX_M1	PWM13_M1/SPI3_CS0_M1/SATA0_ACT_LED/UART9_RX_M1/I2S3_SDI_M1/GPIO4_C6_d	UART soros port adatfogadás	3,3V	I/O LE
62	UART9_TX_M1	PWM12_M1/SPI3_MISO_M1/SATA1_ACT_LED/UART9_TX_M1/I2S3_SDO_M1/GPIO4_C5_d	UART soros port adatátvitel	3,3V	I/O LE
63	UART7_RX_M1	PWM15_IR_M0/SPDIF_TX_M1/GMAC1_MDIO_M0/UART7_RX_M1/I2S1_LRCK_RX_M2/GPIO3_C5_d	UART soros port adatfogadás	3,3V	I/O LE
64	UART7_TX_M1	PWM14_M0/VOP_PWM_M1/GMAC1_MDC_M0/UART7_TX_M1/PDM_CLK1_M2/GPIO3_C4_d	UART soros port adatátvitel	3,3V	I/O LE
65	RS485_DIR_GPIO3_B5	LCDC_D20/VOP_BT1120_D11/GMAC1_TXD0_M0/I2C3_SCL_M1/PWM10_M0/GPIO3_B5_d	RS485 adatirány	3,3V	I/O LE
66	DVP_PWREN0_H_GPIO0_B0	CLK32K_IN/CLK32K_OUT0/PCIE30X2_BUTTONRSTn/GPIO0_B0_u		3,3V	I/O UP
67	WIFI_PWREN_L_GPIO0_C1	PWM2_M0/NPUAVS/UART0_TX/MCU_JTAG_TDI/GPIO0_C1_d		3,3V	I/O LE
68	I2S3_SDI_M0	LCDC_D13/VOP_BT1120_CLK/GMAC1_TXCLK_M0/I2S3_SDI_M0/SDMMC2_CLK_M1/GPIO3_A6_d	I2S3_SDI	3,3V	I/O LE
69	I2S3_SDO_M0	LCDC_D12/VOP_BT1120_D4/GMAC1_RXD3_M0/I2S3_SDO_M0/SDMMC2_CMD_M1/GPIO3_A5_d	I2S3_SDO	3,3V	I/O LE
70	I2S3_LRCK_M0	LCDC_D11/VOP_BT1120_D3/GMAC1_RXD2_M0/I2S3_LRCK_M0/SDMMC2_D3_M1/GPIO3_A4_d	I2S3_LRCK	3,3V	I/O LE
71	I2S3_SCLK_M0	LCDC_D10/VOP_BT1120_D2/GMAC1_TXD3_M0/I2S3_SCLK_M0/SDMMC2_D2_M1/GPIO3_A3_d	I2S3_SCLK	3,3V	I/O LE
72	HOST_WAKE_BT_H_GPIO3_A2	LCDC_D9/VOP_BT1120_D1/GMAC1_TXD2_M0/I2S3_MCLK_M0/SDMMC2_D1_M1/GPIO3_A2_d	HOST_WAKE_BT	3,3V	I/O LE
73	BT_WAKE_HOST_H_GPIO3_A1	LCDC_D8/VOP_BT1120_D0/SPI1_CS0_M1/PCIE30X1_PERSTn_M1/SDMMC2_D0_M1/GPIO3_A1_d	BT_WAKE_HOST	3,3V	I/O LE
74	BT_REG_ON_H_GPIO3_A0	LCDC_CLK/VOP_BT656_CLK_M0/SPI2_CLK_M1/UART8_RX_M1/I2S1_SDO1_M2/GPIO3_A0_d	Bluetooth modul tápellátás engedélyezése	3,3V	I/O LE
75	UART8_RX_M0	CLK32K_OUT1/UART8_RX_M0/SPI1_CS1_M0/GPIO2_C6_d	UART soros port adatfogadás	1,8V	I/O LE
76	UART8_TX_M0	I2S2_SDI_M0/GMAC0_RXER/UART8_TX_M0/SPI2_CS1_M0/GPIO2_C5_d	UART soros port adatátvitel	1,8V	I/O LE
77	UART8_CTSN_M0	SDMMC1_DET/I2C4_SCL_M1/UART8_CTSn_M0/CAN2_TX_M1/GPIO2_B2_u	UART8_CTSn_M0	1,8V	I/O LE
78	UART8_RTSN_M0	SDMMC1_PWREN/I2C4_SDA_M1/UART8_RTSn_M0/CAN2_RX_M1/GPIO2_B1_d	UART8_RTSn_M0	1,8V	I/O LE
79	WIFI_REG_ON_H_GPIO3_D5	CIF_D7/EBC_SDDO7/SDMMC2_PWREN_M0/I2S1_SDI3_M1/VOP_BT656_D7_M1/GPIO3_D5_d	WIFI_REG engedélyezése	1,8V	I/O LE
80	WIFI_WAKE_HOST_H_GPIO3_D4	CIF_D6/EBC_SDDO6/SDMMC2_DET_M0/I2S1_SDI2_M1/VOP_BT656_D6_M1/GPIO3_D4_d	WIFI ébresztő házigazda	1,8V	I/O LE
81	SDMMC2_CLK_M0	CIF_D5/EBC_SDDO5/SDMMC2_CLK_M0/I2S1_SDI1_M1/VOP_BT656_D5_M1/GPIO3_D3_d	SDMMC2 óra	1,8V	I/O LE
82	SDMMC2_CMD_M0	CIF_D4/EBC_SDDO4/SDMMC2_CMD_M0/I2S1_SDI0_M1/VOP_BT656_D4_M1/GPIO3_D2_d	SDMMC2 parancs	1,8V	I/O LE
83	SDMMC2_D3_M0	CIF_D3/EBC_SDDO3/SDMMC2_D3_M0/I2S1_SDO0_M1/VOP_BT656_D3_M1/GPIO3_D1_d	SDMMC2 adatok	1,8V	I/O LE
84	SDMMC2_D2_M0	CIF_D2/EBC_SDDO2/SDMMC2_D2_M0/I2S1_LRCK_TX_M1/VOP_BT656_D2_M1/GPIO3_D0_d	SDMMC2 adatok	1,8V	I/O LE
85	SDMMC2_D1_M0	CIF_D1/EBC_SDDO1/SDMMC2_D1_M0/I2S1_SCLK_TX_M1/VOP_BT656_D1_M1/GPIO3_C7_d	SDMMC2 adatok	1,8V	I/O LE
86	SDMMC2_D0_M0	CIF_D0/EBC_SDDO0/SDMMC2_D0_M0/I2S1_MCLK_M1/VOP_BT656_D0_M1/GPIO3_C6_d	SDMMC2 adatok	1,8V	I/O LE
87	GMAC1_INT/PMEB_GPIO3_A7	LCDC_D14/VOP_BT1120_D5/GMAC1_RXCLK_M0/SDMMC2_DET_M1/GPIO3_A7_d		3,3V	I/O LE
88	GMAC1_RSTN_GPIO3_B0	LCDC_D15/VOP_BT1120_D6/ETH1_REFCLKO_25M_M0/SDMMC2_PWREN_M1/GPIO3_B0_d		3,3V	I/O LE
89	GMAC1_MDIO_M1	IF_VSYNC/EBC_SDOE/GMAC1_MDIO_M1/I2S2_SCLK_TX_M1/GPIO4_B7_d	GMAC1 kezelési parancs és adatok	1,8V	I/O LE
90	GMAC1_MDC_M1	CIF_HREF/EBC_SDLE/GMAC1_MDC_M1/UART1_RTSn_M1/I2S2_MCLK_M1/GPIO4_B6_d	GMAC1 menedzsment óra	1,8V	I/O LE
91	GMAC1_MCLKINOUT_M1	CIF_CLKIN/EBC_SDCLK/GMAC1_MCLKINOUT_M1/UART1_CTSn_M1/I2S2_SCLK_RX_M1/GPIO4_C1_d	GMAC1 külső óra bemenet	1,8V	I/O LE
92	ETH1_REFCLKO_25M_M1	I2C4_SCL_M0/EBC_GDOE/ETH1_REFCLKO_25M_M1/SPI3_CLK_M0/I2S2_SDO_M1/GPIO4_B3_d	ETH1 Órakimenet	1,8V	I/O LE
93	GMAC1_RXCLK_M1	CIF_D13/EBC_SDDO13/GMAC1_RXCLK_M1/UART7_RX_M2/PDM_SDI3_M1/GPIO4_A3_d	GMAC1 vételi óra	1,8V	I/O LE
94	GMAC1_RXDV_CRS_M1	ISP_PRELIGHT_TRIG/EBC_SDCE3/GMAC1_RXDV_CRS_M1/I2S1_SDO2_M1/GPIO4_B1_d	GMAC1 RX adat érvényes jel	1,8V	I/O LE
95	GMAC1_RXD3_M1	CIF_D12/EBC_SDDO12/GMAC1_RXD3_M1/UART7_TX_M2/PDM_SDI2_M1/GPIO4_A2_d	A GMAC1 adatokat fogad	1,8V	I/O LE
96	GMAC1_RXD2_M1	CIF_D11/EBC_SDDO11/GMAC1_RXD2_M1/PDM_SDI1_M1/GPIO4_A1_d	A GMAC1 adatokat fogad	1,8V	I/O LE
97	GMAC1_RXD1_M1	CAM_CLKOUT1/EBC_SDCE2/GMAC1_RXD1_M1/SPI3_MISO_M0/I2S1_SDO1_M1/GPIO4_B0_d	A GMAC1 adatokat fogad	1,8V	I/O LE
98	GMAC1_RXD0_M1	CAM_CLKOUT0/EBC_SDCE1/GMAC1_RXD0_M1/SPI3_CS1_M0/I2S1_LRCK_RX_M1/GPIO4_A7_d	A GMAC1 adatokat fogad	1,8V	I/O LE
99	GMAC1_TXCLK_M1	CIF_D10/EBC_SDDO10/GMAC1_TXCLK_M1/PDM_CLK1_M1/GPIO4_A0_d	GMAC1 adási óra	1,8V	I/O LE
100	GMAC1_TXEN_M1	ISP_FLASHTRIGOUT/EBC_SDCE0/GMAC1_TXEN_M1/SPI3_CS0_M0/I2S1_SCLK_RX_M1/GPIO4_A6_d	GMAC1 átvitel engedélyezése	1,8V	I/O LE
101	GMAC1_TXD3_M1	CIF_D9/EBC_SDDO9/GMAC1_TXD3_M1/UART1_RX_M1/PDM_SDI0_M1/GPIO3_D7_d	A GMAC1 adatokat továbbít	1,8V	I/O LE
102	GMAC1_TXD2_M1	CIF_D8/EBC_SDDO8/GMAC1_TXD2_M1/UART1_TX_M1/PDM_CLK0_M1/GPIO3_D6_d	A GMAC1 adatokat továbbít	1,8V	I/O LE
103	GMAC1_TXD1_M1	CIF_D15/EBC_SDDO15/GMAC1_TXD1_M1/UART9_RX_M2/I2S2_LRCK_RX_M1/GPIO4_A5_d	A GMAC1 adatokat továbbít	1,8V	I/O LE
104	GMAC1_TXD0_M1	CIF_D14/EBC_SDDO14/GMAC1_TXD0_M1/UART9_TX_M2/I2S2_LRCK_TX_M1/GPIO4_A4_d	A GMAC1 adatokat továbbít	1,8V	I/O LE
105	TP_RST_L_GPIO0_B6	I2C2_SDA_M0/SPI0_MOSI_M0/PCIE20_PERSTn_M0/PWM2_M1/GPIO0_B6_u	Az érintőpanel visszaállítása	3,3V	I/O UP
106	TP_INT_L_GPIO0_B5	I2C2_SCL_M0/SPI0_CLK_M0/PCIE20_WAKEn_M0/PWM1_M1/GPIO0_B5_u	Az érintőpaneles megszakítási adatbevitel	3,3V	I/O UP
107	I2C1_SDA_TP	I2C1_SDA/CAN0_RX_M0/PCIE20_BUTTONRSTn/MCU_JTAG_TCK/GPIO0_B4_u	I2C soros port 1	3,3V	I/O UP
108	I2C1_SCL_TP	I2C1_SCL/CAN0_TX_M0/PCIE30X1_BUTTONRSTn/MCU_JTAG_TDO/GPIO0_B3_u	I2C soros port 1	3,3V	I/O UP
109	I2C3_SCL_M0	I2C3_SCL_M0/UART3_TX_M0/CAN1_TX_M0/AUDIOPWM_LOUT_N/ACODEC_ADC_CLK/GPIO1_A1_u	I2C soros port 3	3,3V	I/O UP
110	I2C3_SDA_M0	I2C3_SDA_M0/UART3_RX_M0/CAN1_RX_M0/AUDIOPWM_LOUT_P/ACODEC_ADC_DATA/GPIO1_A0_u	I2C soros port 3	3,3V	I/O UP
111	I2C2_SCL_M1	I2C2_SCL_M1/EBC_SDSHR/CAN2_TX_M0/I2S1_SDO3_M1/GPIO4_B5_d	I2C soros port 2	1,8V	I/O LE
112	I2C2_SDA_M1	I2C2_SDA_M1/EBC_GDSP/CAN2_RX_M0/ISP_FLASH_TRIGIN/VOP_BT656_CLK_M1/GPIO4_B4_d	I2C soros port 2	1,8V	I/O LE
113	MIPI_CAM1_PDN_L_GPIO3_D3	LCDC_D1/VOP_BT656_D1_M0/SPI0_MOSI_M1/PCIE20_WAKEn_M1/I2S1_SCLK_TX_M2/GPIO2_D1_d	A kamera 1 kikapcsolása	3,3V	I/O LE
114	MIPI_CAM1_RST_L_GPIO3_D2	LCDC_D0/VOP_BT656_D0_M0/SPI0_MISO_M1/PCIE20_CLKREQn_M1/I2S1_MCLK_M2/GPIO2_D0_d	Camera1 reset	3,3V	I/O LE
115	MIPI_CAM0_RST_L_GPIO3_D4	LCDC_D2/VOP_BT656_D2_M0/SPI0_CS0_M1/PCIE30X1_CLKREQn_M1/I2S1_LRCK_TX_M2/GPIO2_D2_d	Camera0 reset	3,3V	I/O LE
116	MIPI_CAM0_PDN_L_GPIO3_D5	LCDC_D3/VOP_BT656_D3_M0/SPI0_CLK_M1/PCIE30X1_WAKEn_M1/I2S1_SDI0_M2/GPIO2_D3_d	Camera0 kikapcsolása	3,3V	I/O LE
117	USB2_HOST2_DM	USB2_HOST2_DM	USB2_HOST2_DM	3,3V	-
118	USB2_HOST2_DP	USB2_HOST2_DP	USB2_HOST2_DP	3,3V	-
119	USB2_HOST3_DM	USB2_HOST3_DM	USB2_HOST3_DM	3,3V	-
120	USB2_HOST3_DP	USB2_HOST3_DP	USB2_HOST3_DP	3,3V	-
121	REFCLK_OUT	REFCLK_OUT/GPIO0_A0_d	Órakimenet a kamerához	3,3V	I/O LE
122	CIF_CLKOUT	CIF_CLKOUT/EBC_GDCLK/PWM11_IR_M1/GPIO4_C0_d	CIF óra ki	1,8V	I/O LE
123	MIPI_CSI_RX_D3P	MIPI_CSI_RX_D3P	MIPI_CSI_RX_D3P	1,8V	-
124	MIPI_CSI_RX_D3N	MIPI_CSI_RX_D3N	MIPI_CSI_RX_D3N	1,8V	-
125	MIPI_CSI_RX_D2P	MIPI_CSI_RX_D2P	MIPI_CSI_RX_D2P	1,8V	-
126	MIPI_CSI_RX_D2N	MIPI_CSI_RX_D2N	MIPI_CSI_RX_D2N	1,8V	-
127	MIPI_CSI_RX_CLK1P	MIPI_CSI_RX_CLK1P	MIPI_CSI_RX_CLK1P	1,8V	-
128	MIPI_CSI_RX_CLK1N	MIPI_CSI_RX_CLK1N	MIPI_CSI_RX_CLK1N	1,8V	-
129	MIPI_CSI_RX_CLK0P	MIPI_CSI_RX_CLK0P	MIPI_CSI_RX_CLK0P	1,8V	-
130	MIPI_CSI_RX_CLK0N	MIPI_CSI_RX_CLK0N	MIPI_CSI_RX_CLK0N	1,8V	-
131	MIPI_CSI_RX_D1P	MIPI_CSI_RX_D1P	MIPI_CSI_RX_D1P	1,8V	-
132	MIPI_CSI_RX_D1N	MIPI_CSI_RX_D1N	MIPI_CSI_RX_D1N	1,8V	-
133	MIPI_CSI_RX_D0P	MIPI_CSI_RX_D0P	MIPI_CSI_RX_D0P	1,8V	-
134	MIPI_CSI_RX_D0N	MIPI_CSI_RX_D0N	MIPI_CSI_RX_D0N	1,8V	-
135	LCD1_PWREN_H_GPIO0_C5	PWM6/SPI0_MISO_M0/PCIE30X2_WAKEn_M0/GPIO0_C5_d	LCD tápellátás engedélyezése	3,3V	I/O LE
136	LCD1_BL_PWM5	PWM5/SPI0_CS1_M0/UART0_RTSn/GPIO0_C4_d	LCD háttérvilágítás PWM	3,3V	I/O LE
137	LCD1_BL_PWM4	PWM4/VOP_PWM_M0/PCIE30X1_PERSTn_M0/MCU_JTAG_TRSTn/GPIO0_C3_d	LCD háttérvilágítás PWM	3,3V	I/O LE
138	LCD0_PWREN_H_GPIO0_C7	HDMITX_CEC_M1/PWM0_M1/UART0_CTSn/GPIO0_C7_d	LCD tápellátás engedélyezése	3,3V	I/O LE
139	MIPI_DSI_TX0_D3P/LVDS_TX0_D3P	MIPI_DSI_TX0_D3P/LVDS_TX0_D3P	MIPI_DSI_TX0_D3P/LVDS_TX0_D3P	1,8V	-
140	MIPI_DSI_TX0_D3P/LVDS_TX0_D3N	MIPI_DSI_TX0_D3P/LVDS_TX0_D3N	MIPI_DSI_TX0_D3P/LVDS_TX0_D3N	1,8V	-
141	MIPI_DSI_TX0_D3P/LVDS_TX0_D2P	MIPI_DSI_TX0_D3P/LVDS_TX0_D2P	MIPI_DSI_TX0_D3P/LVDS_TX0_D2P	1,8V	-
142	MIPI_DSI_TX0_D3P/LVDS_TX0_D2N	MIPI_DSI_TX0_D3P/LVDS_TX0_D2N	MIPI_DSI_TX0_D3P/LVDS_TX0_D2N	1,8V	-
143	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP	1,8V	-
144	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN	1,8V	-
145	MIPI_DSI_TX0_D3P/LVDS_TX0_D1P	MIPI_DSI_TX0_D3P/LVDS_TX0_D1P	MIPI_DSI_TX0_D3P/LVDS_TX0_D1P	1,8V	-
146	MIPI_DSI_TX0_D3P/LVDS_TX0_D1N	MIPI_DSI_TX0_D3P/LVDS_TX0_D1N	MIPI_DSI_TX0_D3P/LVDS_TX0_D1N	1,8V	-
147	MIPI_DSI_TX0_D3P/LVDS_TX0_D0P	MIPI_DSI_TX0_D3P/LVDS_TX0_D0P	MIPI_DSI_TX0_D3P/LVDS_TX0_D0P	1,8V	-
148	MIPI_DSI_TX0_D3P/LVDS_TX0_D0N	MIPI_DSI_TX0_D3P/LVDS_TX0_D0N	MIPI_DSI_TX0_D3P/LVDS_TX0_D0N	1,8V	-
149	HDMI_TXCLKN_PORT	HDMI_TX_CLKN	HDMI_TX2CLKN_PORT és soros ellenállás 2.2R	1,8V	-
150	HDMI_TXCLKP_PORT	HDMI_TX_CLKP	HDMI_TXCLKP_PORT és soros ellenállás 2.2R	1,8V	-
151	HDMI_TX0N_PORT	HDMI_TX_D0N	HDMI_TX0N_PORT és soros ellenállás 2.2R	1,8V	-
152	HDMI_TX0P_PORT	HDMI_TX_D0P	HDMI_TX0P_PORT és soros ellenállás 2.2R	1,8V	-
153	HDMI_TX1N_PORT	HDMI_TX_D1N	HDMI_TX1N_PORT és soros ellenállás 2.2R	1,8V	-
154	HDMI_TX1P_PORT	HDMI_TX_D1P	HDMI_TX1P_PORT és soros ellenállás 2.2R	1,8V	-
155	HDMI_TX2N_PORT	HDMI_TX_D2N	HDMI_TX2N_PORT és soros ellenállás 2.2R	1,8V	-
156	HDMI_TX2P_PORT	HDMI_TX_D2P	HDMI_TX2P_PORT és soros ellenállás 2.2R	1,8V	-
157	HDMITX_SCL	HDMITX_SCL/I2C5_SCL_M1/GPIO4_C7_u	I2C soros port HDMI-hez	3,3V	I/O UP
158	HDMITC_SDA	HDMITX_SDA/I2C5_SDA_M1/GPIO4_D0_u	I2C soros port HDMI-hez	3,3V	I/O UP
159	HDMITX_CEC_M0	HDMITX_CEC_M0/SPI3_CS1_M1/GPIO4_D1_u	HDMITX_CEC	3,3V	I/O UP
160	HDMI_TX_HPDIN	HDMI_TX_HPDIN	HDMI_TX hot plug	1,8V	-
161	PCIE30X2_CLKREQN_M1	LCDC_D4/VOP_BT656_D4_M0/SPI2_CS1_M1/PCIE30X2_CLKREQn_M1/I2S1_SDI1_M2/GPIO2_D4_d	PCIE30X2_CLKREQn	3.3	I/O LE
162	PCIE30X2_WAKEN_M1	LCDC_D5/VOP_BT656_D5_M0/SPI2_CS0_M1/PCIE30X2_WAKEn_M1/I2S1_SDI2_M2/GPIO2_D5_d	PCIE30X2_WAKEn	3,3V	I/O LE
163	PCIE30X2_PERSTN_M1	LCDC_D6/VOP_BT656_D6_M0/SPI2_MOSI_M1/PCIE30X2_PERSTn_M1/I2S1_SDI3_M2/GPIO2_D6_d	PCIE30X2 reset	3,3V	I/O LE
164	PCIE30X2_PRSNT_L_GPIO2_D7	LCDC_D7/VOP_BT656_D7_M0/SPI2_MISO_M1/UART8_TX_M1/I2S1_SDO0_M2/GPIO2_D7_d	PCIE30X2 felébreszti a gazdagépet	3,3V	I/O LE
165	PCIE_PWREN_H_GPIO0_D4	GPIO0_D4_d	PCIE tápellátás engedélyezése	1,8V	I/O LE
166	PCIE30_RX1N	PCIE30_RX1N	PCIE30_RX1N	1,8V	-
167	PCIE30_RX1P	PCIE30_RX1P	PCIE30_RX1P	1,8V	-
168	PCIE30_RX0N	PCIE30_RX0N	PCIE30_RX0N	1,8V	-
169	PCIE30_RX0P	PCIE30_RX0P	PCIE30_RX0P	1,8V	-
170	PCIE30_TX1N	PCIE30_TX1N	PCIE30_TX1N	1,8V	-
171	PCIE30_TX1P	PCIE30_TX1P	PCIE30_TX1P	1,8V	-
172	PCIE30_TX0N	PCIE30_TX0N	PCIE30_TX0N	1,8V	-
173	PCIE30_TX0P	PCIE30_TX0P	PCIE30_TX0P	1,8V	-
174	PCIE30_REFCLKN_IN	PCIE30_REFCLKN_IN	PCIE30_REFCLKN_IN	1,8V	-
175	PCIE30_REFCLKP_IN	PCIE30_REFCLKP_IN	PCIE30_REFCLKP_IN	1,8V	-
176	PCIE20_REFCLKN	PCIE20_REFCLKN	PCIE20_REFCLKN	1,8V	-
177	PCIE20_REFCLKP	PCIE20_REFCLKP	PCIE20_REFCLKP	1,8V	-
178	SATA2_RXN	PCIE20_RXN/SATA2_RXN/QSGMII_RXN_M1	SATA2_RXN	1,8V	-
179	SATA2_RXP	PCIE20_RXP/SATA2_RXP/QSGMII_RXP_M1	SATA2_RXP	1,8V	-
180	SATA2_TXN	PCIE20_TXN/SATA2_TXN/QSGMII_TXN_M1	SATA2_TXN	1,8V	-
181	SATA2_TXP	PCIE20_TXP/SATA2_TXP/QSGMII_TXP_M1	SATA2_TXP	1,8V	-
182	SATA2_ACT_LED	EDP_HPDIN_M0/SPDIF_TX_M2/SATA2_ACT_LED/PCIE30X2_PERSTn_M2/I2S3_LRCK_M1/GPIO4_C4_d	SATA aktív jelzés	3,3V	I/O LE
183	USB3_HOST1_SSTXP	USB3_HOST1_SSTXP/SATA1_TXP/QSGMII_TXP_M0	USB3_HOST1_SSTXP	1,8V	-
184	USB3_HOST1_SSTXN	USB3_HOST1_SSTXN/SATA1_TXN/QSGMII_TXN_M0	USB3_HOST1_SSTXN	1,8V	-
185	USB3_HOST1_SSRXP	USB3_HOST1_SSRXP/SATA1_RXP/QSGMII_RXP_M0	USB3_HOST1_SSRXP	1,8V	-
186	USB3_HOST1_SSRXN	USB3_HOST1_SSRXN/SATA1_RXN/QSGMII_RXN_M0	USB3_HOST1_SSRXN	1,8V	-
187	USB3_HOST1_DM	USB3_HOST1_DM	USB3_HOST1_DM	3,3V	-
188	USB3_HOST1_DP	USB3_HOST1_DP	USB3_HOST1_DP	3,3V	-
189	USB3_OTG0_SSTXP	USB3_OTG0_SSTXP/SATA0_TXP	USB3_OTG0_SSTXP	1,8V	-
190	USB3_OTG0_SSTXN	USB3_OTG0_SSTXN/SATA0_TXN	USB3_OTG0_SSTXN	1,8V	-
191	USB3_OTG0_SSRXP	USB3_OTG0_SSRXP/SATA0_RXP	USB3_OTG0_SSRXP	1,8V	-
192	USB3_OTG0_SSRXN	USB3_OTG0_SSRXN/SATA0_RXN	USB3_OTG0_SSRXN	1,8V	-
193	USB3_OTG0_DM	USB3_OTG0_DM	USB3_OTG0_DM	3,3V	-
194	USB3_OTG0_DP	USB3_OTG0_DP	USB3_OTG0_DP	3,3V	-
195	USB3_OTG0_ID	USB3_OTG0_ID	USB3_OTG0_ID	3,3V	-
196	USB3_OTG0_VBUSDET	USB3_OTG0_VBUSDET	USB3_OTG0_VBUS észlelés	3,3V	-
197	USB_HOST_PWREN_H_GPIO0_A6	GPU_PWREN/SATA_CP_POD/PCIE30X2_CLKREQn_M0/GPIO0_A6_d	USB gazdagép tápellátás engedélyezése	3,3V	I/O LE
198	USB_OTG_PWREN_H_GPIO0_A5	SDMMC0_PWREN/SATA_MP_SWITCH/PCIE20_CLKREQn_M0/GPIO0_A5_d	USB OTG tápellátás engedélyezése	3,3V	I/O LE
199	DSI_TX1_D3N/EDP_TX_D3N	MIPI_DSI_TX1_D3N/EDP_TX_D3N	MIPI_DSI_TX1_D3N/EDP_TX_D3N	1,8V	-
200	DSI_TX1_D3P/EDP_TX_D3P	MIPI_DSI_TX1_D3P/EDP_TX_D3P	MIPI_DSI_TX1_D3P/EDP_TX_D3P	1,8V	-
201	DSI_TX1_D2N/EDP_TX_D2N	MIPI_DSI_TX1_D2N/EDP_TX_D2N	MIPI_DSI_TX1_D2N/EDP_TX_D2N	1,8V	-
202	DSI_TX1_D2P/EDP_TX_D2P	MIPI_DSI_TX1_D2P/EDP_TX_D2P	MIPI_DSI_TX1_D2P/EDP_TX_D2P	1,8V	-
203	DSI_TX1_D1N/EDP_TX_D1N	MIPI_DSI_TX1_D1N/EDP_TX_D1N	MIPI_DSI_TX1_D1N/EDP_TX_D1N	1,8V	-
204	DSI_TX1_D1P/EDP_TX_D1P	MIPI_DSI_TX1_D1P/EDP_TX_D1P	MIPI_DSI_TX1_D1P/EDP_TX_D1P	1,8V	-
205	DSI_TX1_D0N/EDP_TX_D0N	MIPI_DSI_TX1_D0N/EDP_TX_D0N	MIPI_DSI_TX1_D0N/EDP_TX_D0N	1,8V	-
206	DSI_TX1_D0P/EDP_TX_D0P	MIPI_DSI_TX1_D0P/EDP_TX_D0P	MIPI_DSI_TX1_D0P/EDP_TX_D0P	1,8V	-
207	DSI_TX1_CLKN/EDP_TX_AUN	MIPI_DSI_TX1_CLKN/EDP_TX_AUN	MIPI_DSI_TX1_CLKN/EDP_TX_AUN	1,8V	-
208	DSI_TX1_CLKP/EDP_TX_AUP	MIPI_DSI_TX1_CLKP/EDP_TX_AUP	MIPI_DSI_TX1_CLKP/EDP_TX_AUP	1,8V	-

3. Fejezet Fejlesztési Tanács

Méret

Mérete 150 mm * 110 mm, 4 rétegű, 1,6 mm vastag.

Interfészek leírása

Interfészek leírása
NEM.	Név
ã1ã	DC 12 V bemenet/4 tűs 2,54 mm 12 V bemenet
ã2ã	4G modul SIM kártya foglalat
ã3ã	TF kártyanyílás
ã4ã	USB OTG
ã5ã	USB3.0 HOST
ã6ã	SATA adatok
ã7ã	HDMI kimenet
ã8ã	MIPI LCD1
ã9ã	MIPI LCD0
ã10ã	MIPI kamera
ã11ã	USB2.0 * 3
ã12ã	USB2.0 A típusú
ã13ã	WIFI/BT (AP6335)
ã14ã	RTC
ã15ã	ETH0
ã16ã	ETH1
ã17ã	Kulcs frissítése
ã18ã	Reset Key
ã19ã	Bekapcsológomb
ã20ã	Kulcsok (4 tűs 2,0 mm)
ã21ã	CAN (3 tűs 2,0 mm)
ã22ã	Uart TTL (4 tűs 2,0 mm)
ã23ã	RS232 * 2 (4 tűs 2,0 mm)
ã24ã	RS485 (4 tűs 2,0 mm)
ã25ã	VENTILÁTOR (2 tűs 2,0 mm)
ã26ã	MIC (2 tűs 2,0 mm)
ã27ã	HP (2 tűs 2,0 mm)
ã28ã	SPK (2 tűs 2,0 mm)
ã29ã	Kimenet (4 tűs 2,0 mm)
ã30ã	Debug Uart (4 tűs 2,0 mm)
ã31ã	GPIO (2*10 tűs 2,0 mm)
ã32ã	4G modul foglalat (PCIE port)
ã33ã	RK3568 SOM

A kártya 12 V DC tápegységet használ, amely DC 12 V bemeneti csatlakozóval vagy 4 tűs 2,54 mm-es 12 V bemeneti csatlakozóval csatlakozik.

Az egyéb interfészek részletei a fejlesztői tábla sematikus diagramjában és elrendezésében találhatók.

4. fejezet Hardver tervezés

Tervezési referencia

Vegyük a TC-RK3568 fejlesztői táblát hardverplatformnak, hivatkozhat a teljesítménytervezésre, az USB-tervezésre, a PCIE-port kialakítására, a MIPI-kijelző kialakítására, az audiotervezésre, az Ethernet-tervezésre, a kameratervezésre és így tovább. Ezek nyitva állnak az ügyfelek számára, hivatkozhat a hordozólap tervezésére.

5. fejezet Szoftvertervezés

A TC-RK3568 fejlesztői platform támogatja az Android11, Linux Buildroot, Ubuntu és Debian System OS operációs rendszert, a forráskódok nyitottak. Elolvashatja a hivatkozásokat, például a Thinkcore TC-RK3568 rendszer felhasználói kézikönyvét.

Hot Tags: RK3568 Core Board, Gyártók, Szállítók, Kína, Vásárlás, Nagyker, Gyári, Kínában gyártott, Ár, Minőség, Legújabb, Olcsó

Termékcímke

Kapcsolódó kategória
