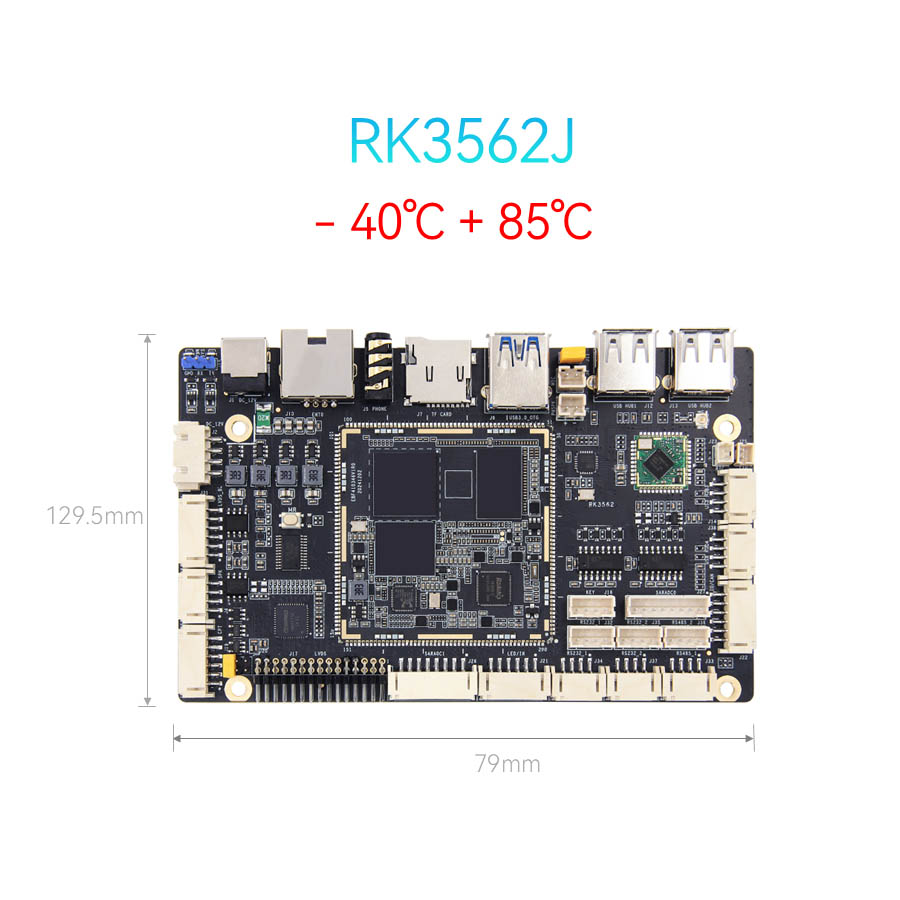

ROCKCHIP RK3562 digitális jelzés SBC ipari vezérlő

● A TP-1HS tábla használható nagy teljesítményű, egylapos számítógépként és beágyazott alaplapként a kijelző, a vezérlés, a hálózatátvitel, a fájltárolás, az élszámítás és az egyéb forgatókönyvek számára.

● A RockChip RK3562/RK3562J-t használva a fő chipként 22 nm-es fejlett feldolgozási technológiát alkalmaz, legfeljebb 2,0 GHz-es frekvenciával, integrált négymagos 64 bites Cortex-A53 processzorral és Armmali-G52 GPU-val, támogatja a 4K video dekódolást, a szuper képfeldolgozó képességeket és a támogató többcamera bemenetet.

● A beépített független NPU számítási teljesítmény elérheti az 1TOPS-t, lehetővé téve a különféle AI forgatókönyveket.

● Különböző memória- és tárolási kombinációkat kínál, amelyek közül választhat, kiegyensúlyozott fedélzeti hardverkonfigurációval és széles körű alkalmazásokkal.

● Magas integráció, gazdag tágulási interfészekkel, fedélzeti wifi6, gigabites hálózati port, LVD-k, USB3.0/2.0, MIPIDS1, négyirányú MIPICS1, audio interfész, infravörös recepció, TF kártyatartó és más perifériák, a processzor teljesítményének teljes lejátszását adhatja.

● A hivatalos támogatja a mainstream Android, a Debain és az Ubuntu operációs rendszer képeit, és alkalmazható 6) különböző alkalmazási környezetre.

● The data is completely open source, providing complete SDK driver development kits, design schematics and other resources, making it easy to get started.

Jellemzők

1.

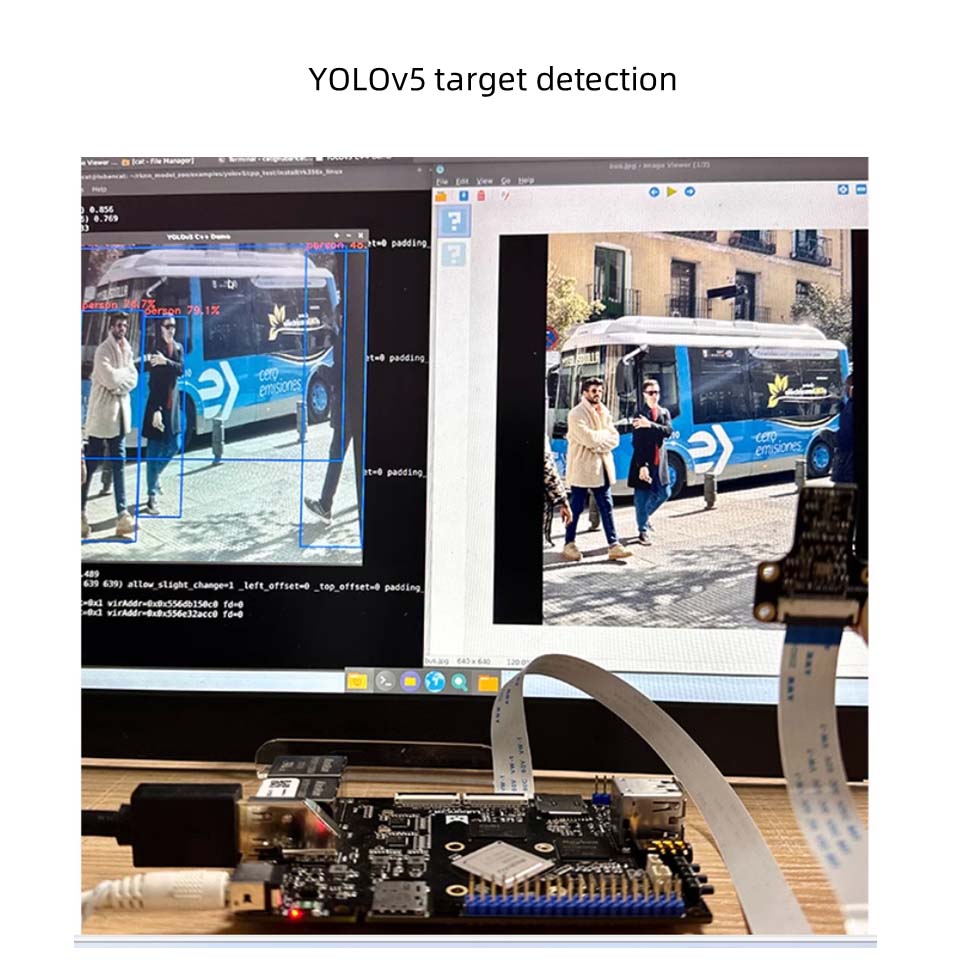

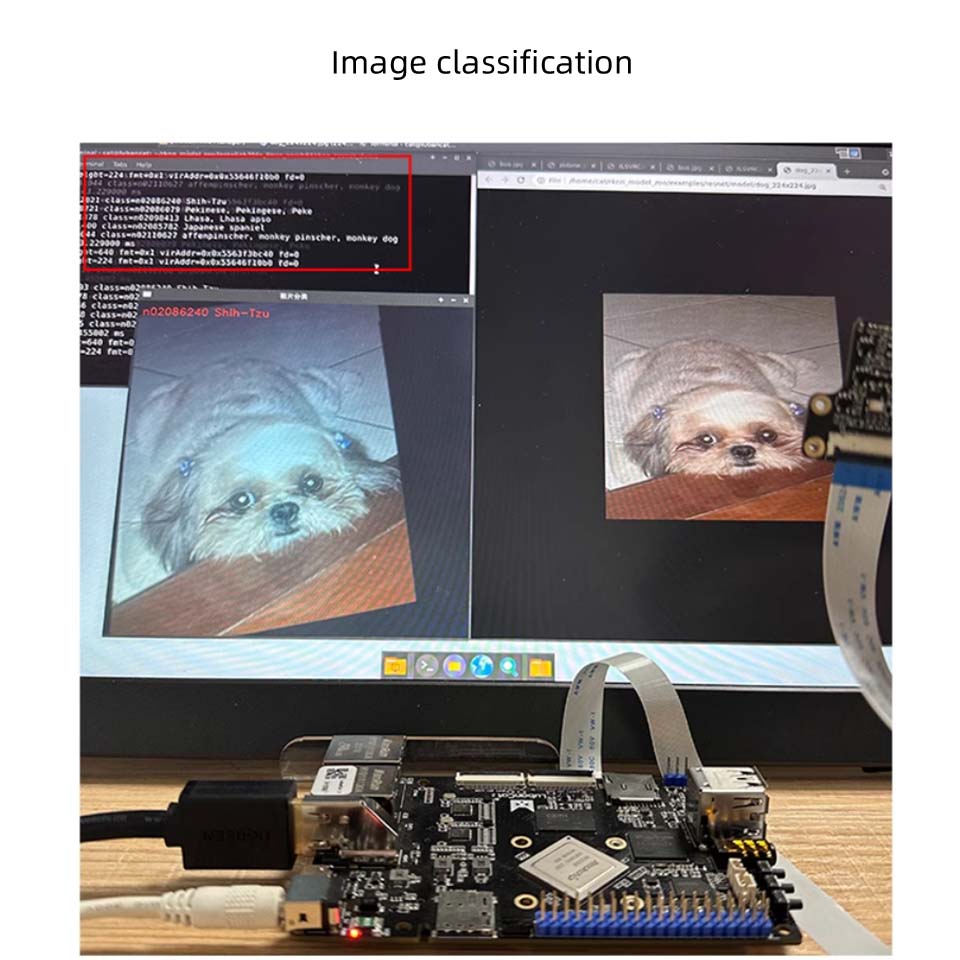

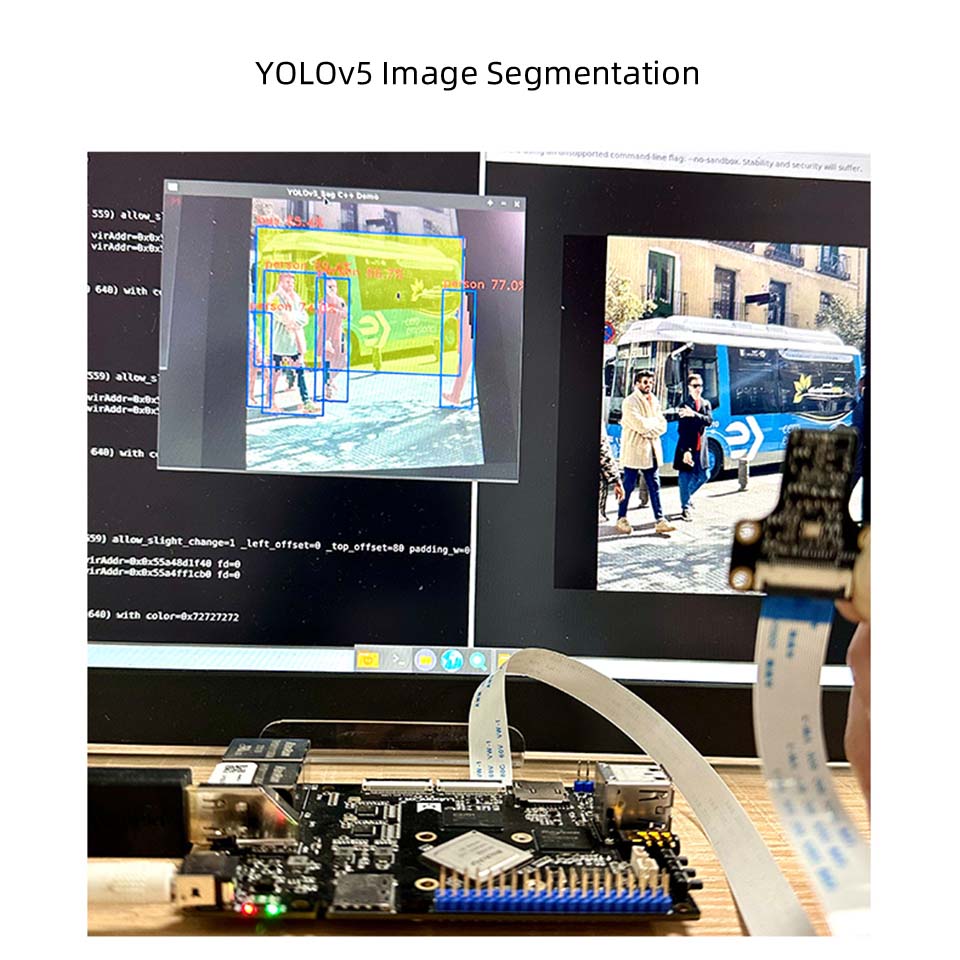

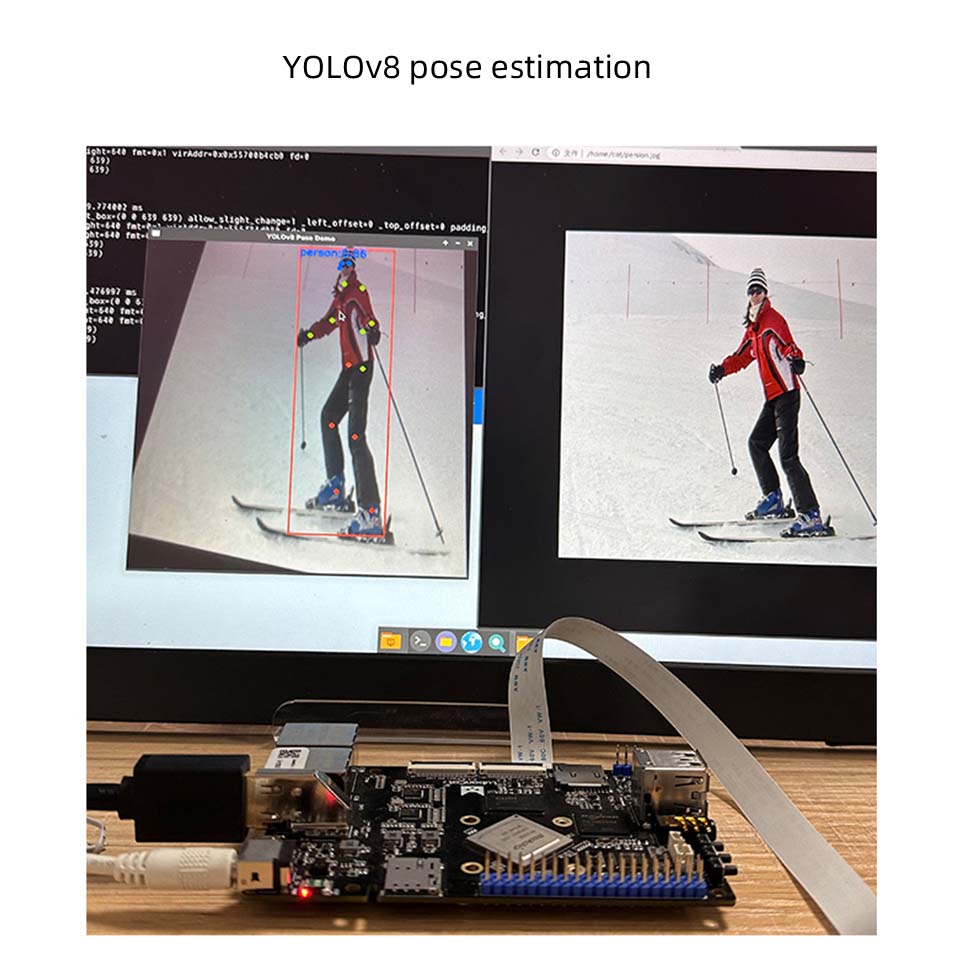

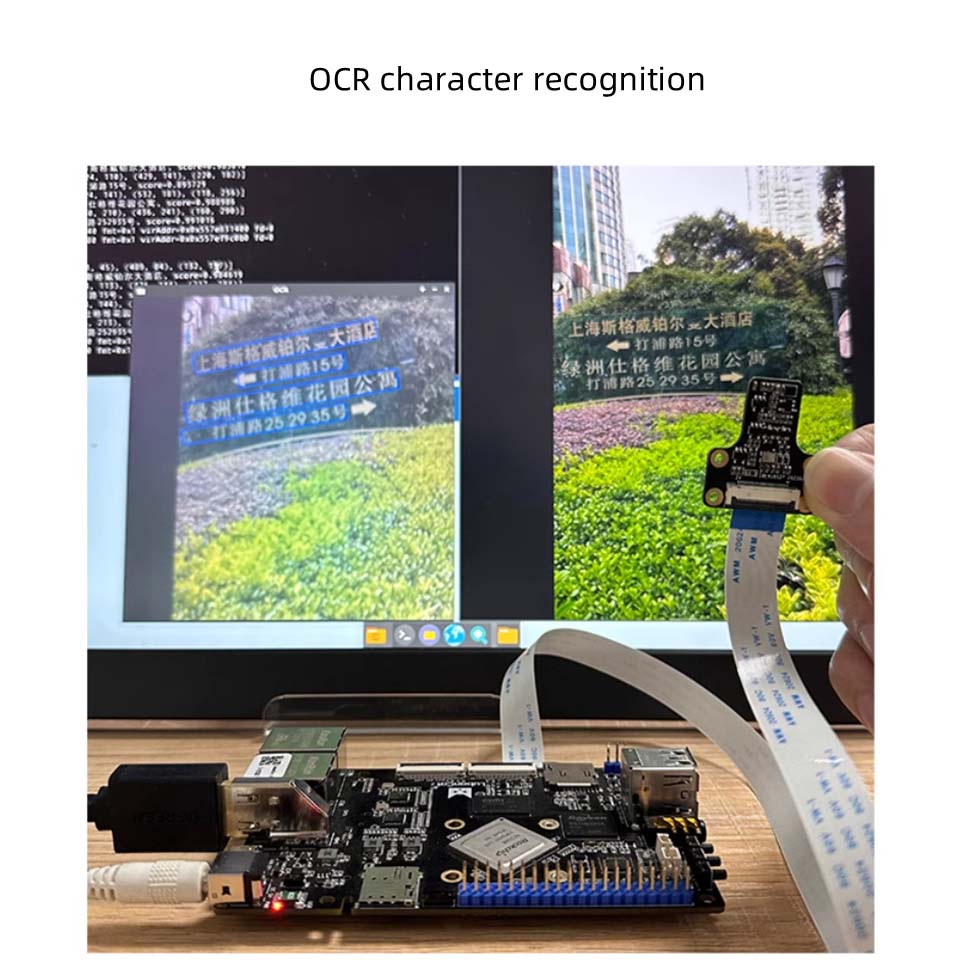

2. Beépített független NPU, a számítástechnikai teljesítmény elérheti az 1TOPS-t

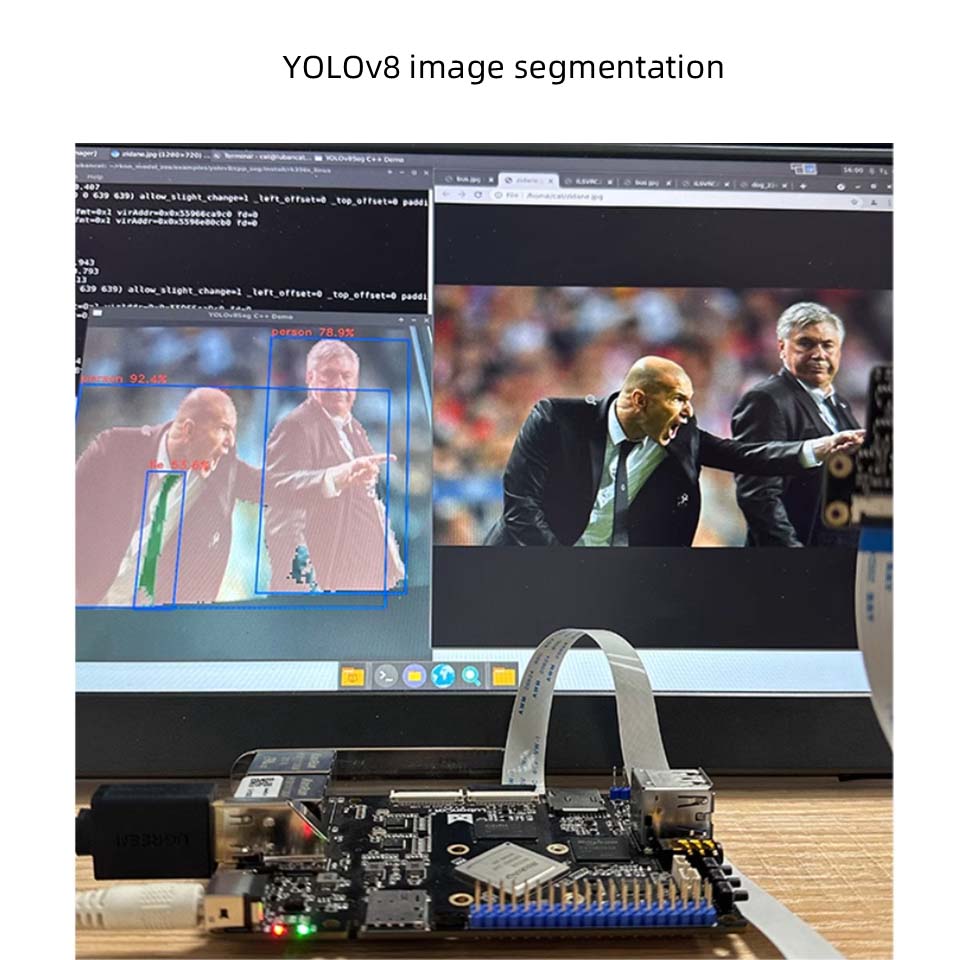

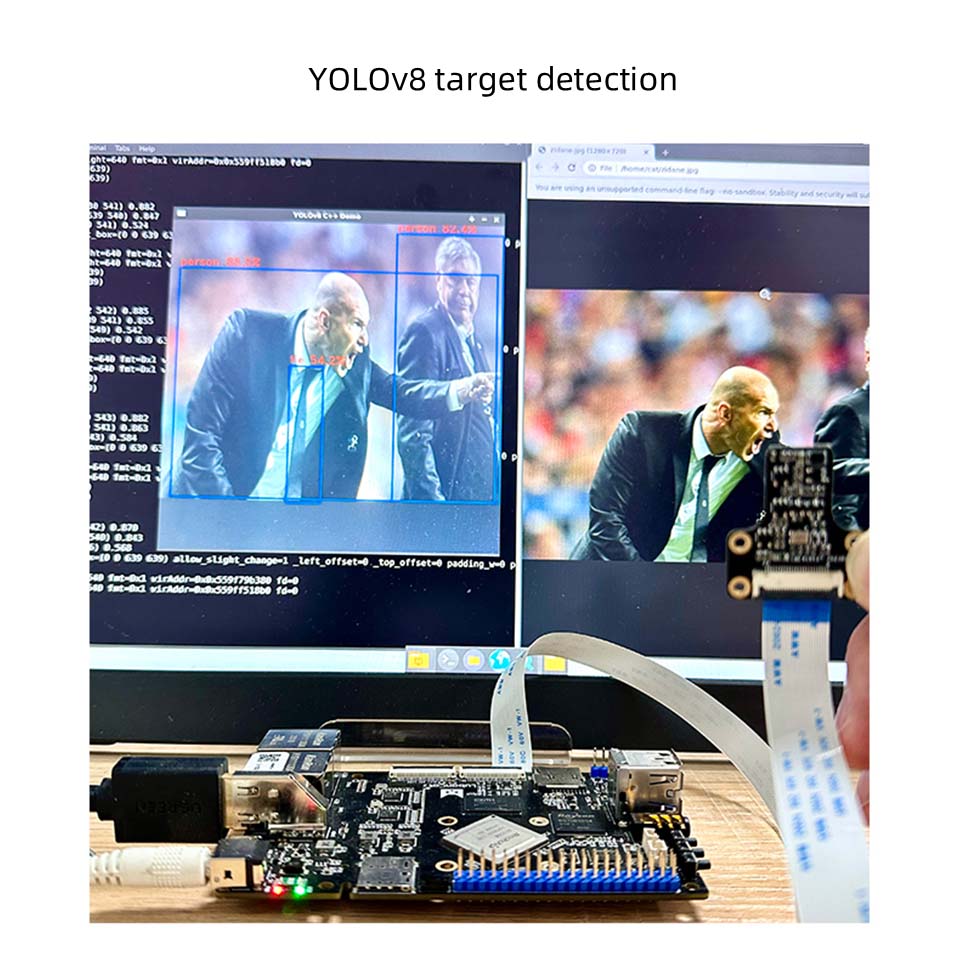

Támogatja a mainstream architektúra modellek egy kattintását, felhasználható a könnyű mesterséges intelligencia alkalmazásokhoz

3.

Támogatja a 4K@30 képkocka H.265 \ vp9 formátum dekódolást és a 1080p60 képkocka H.264 formátum kódolását

4. Gazdag tágulási interfészek a perifériák igényeinek kielégítésére

A gigabites hálózati port, az LVDS, az USB3.0/2.0, a MIPI DS1, a négyirányú MIPICS1, az audio interfész, az infravörös recepció, a TF-kártya tartó és más interfészek segítségével könnyen kibővítheti az Ethernet, a TF kártyát, a kamerát, a képernyőt, a mikrofonot és más eszközöket; Ezen túlmenően vannak külön RS232, RS485, CAN, ADC -beszerzési interfészek a különféle külső igények kielégítése érdekében.

Termék alkalmazás

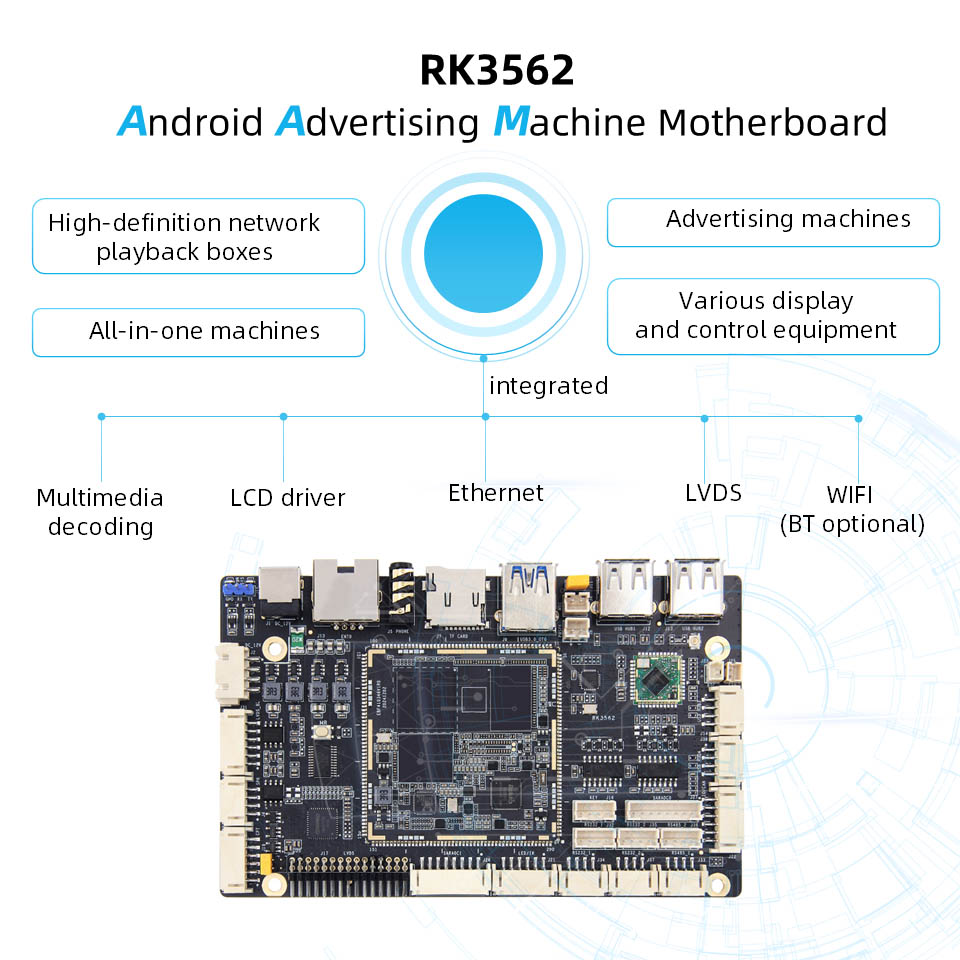

Nagyfelbontású hálózati dobozokhoz, hirdetési gépekhez és all-in-one gépekhez, stb. Illessze a multimédiás dekódolást, az LCD illesztőprogramot, az Ethernet-t, az LVD-ket, a WiFi-t (Bluetooth Function Opcionális).

Paraméterek

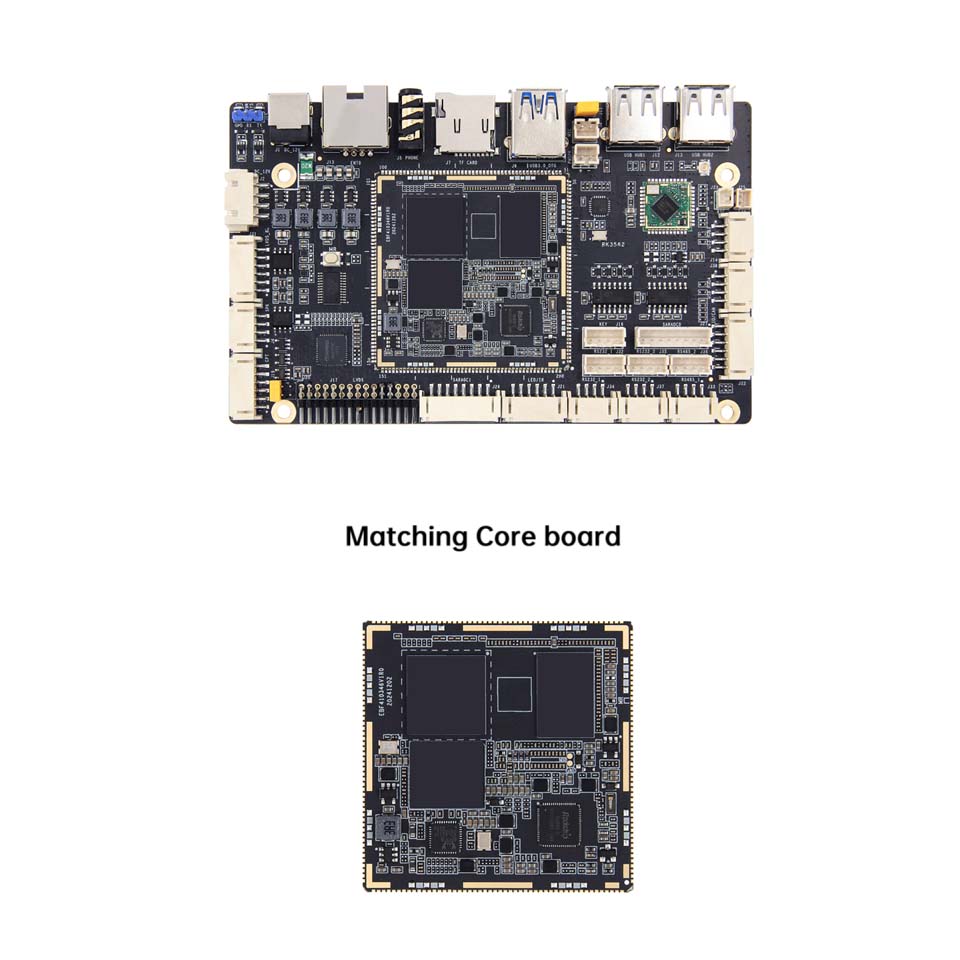

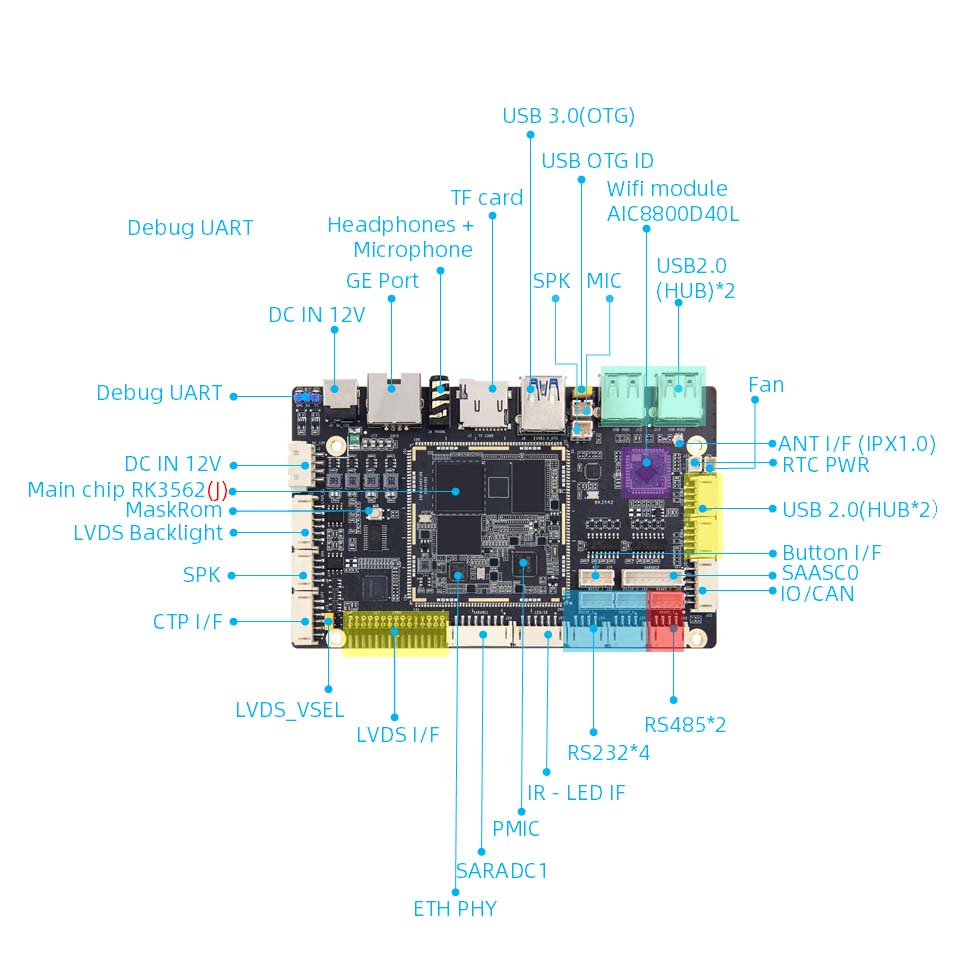

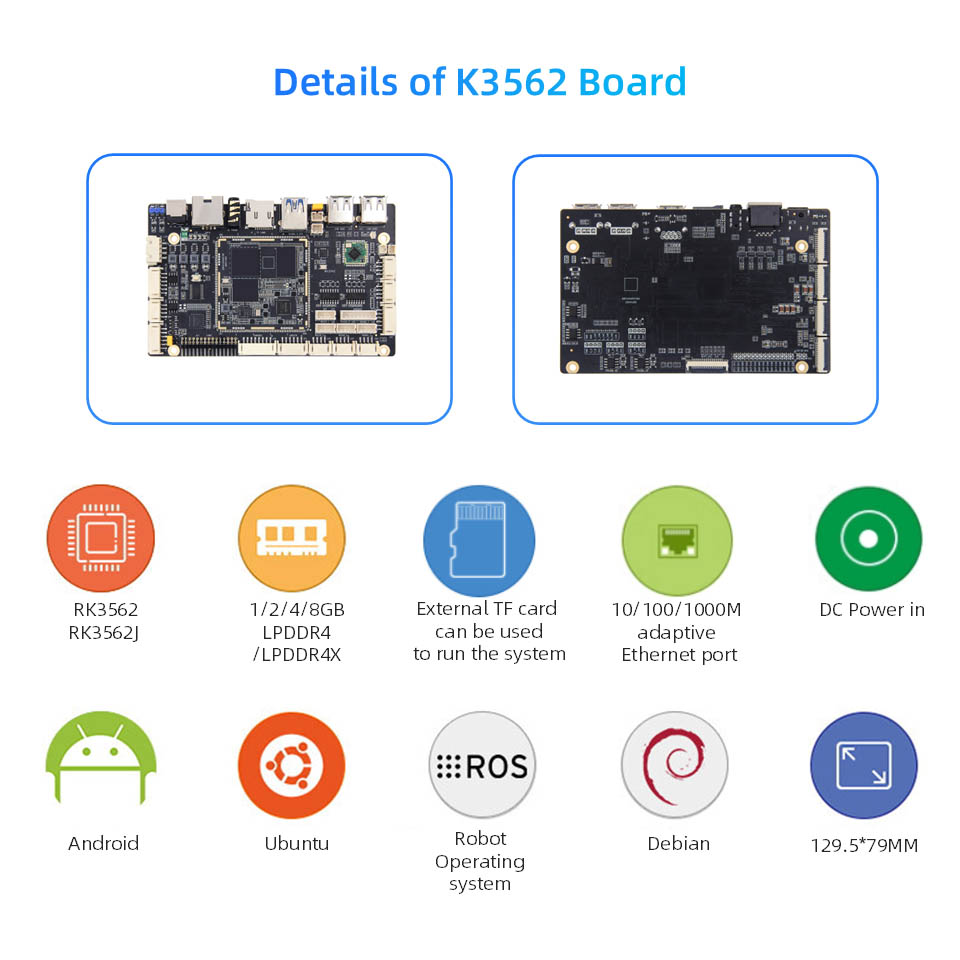

A LUBAN CAT 1HS Board hardverkonfigurációja

● Fő chip:

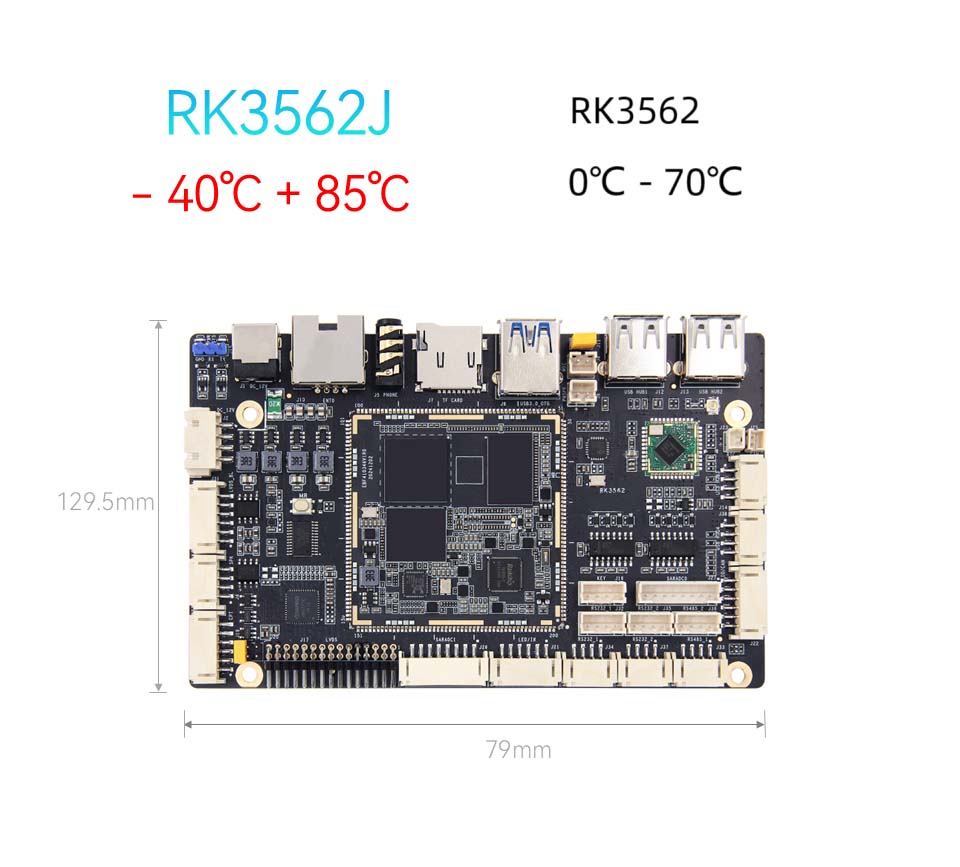

● Modell: RK3562/RK3562JCPU: négymagos cortex-A53, főfrekvencia 2,0 GHZGPU-ig: MALI-G52NPU: 1TOPS számítástechnika (ipari minőségű RK3562J NPU nélkül)

● Memória: 1/2/4/8 GB, LPDDR4/4X (testreszabható)

● Tárolás: 8/32/64/128 GB, EMMC (testreszabható)

● Teljesítmény -interfész: DC 12V@2A DC bemenet

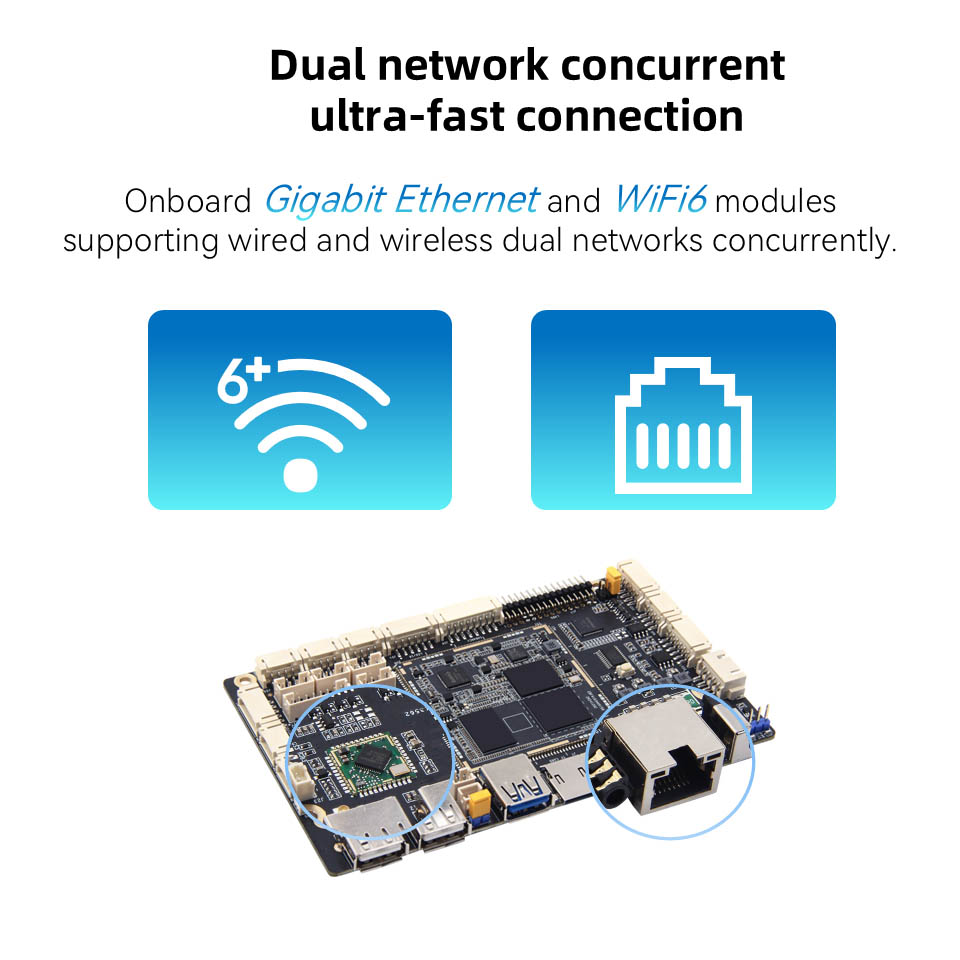

● Ethernet: Gigabit Network Port*1, támogatja a 10/100/1000Mbps adatátviteli sebességet

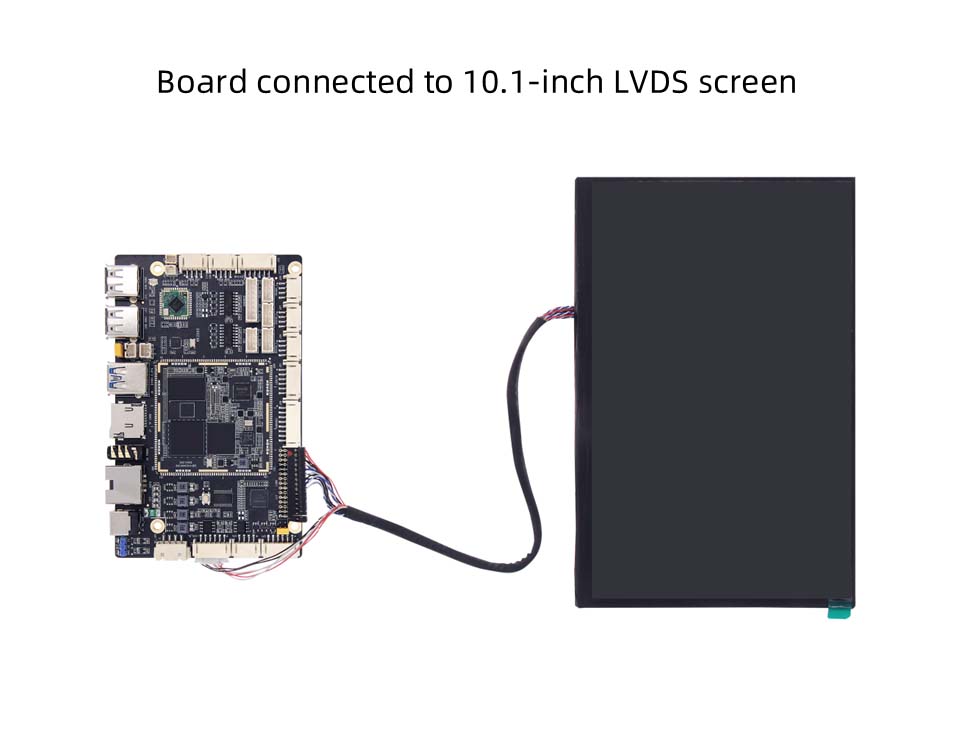

● LVDS: 2*15pin LVDS képernyő interfész*1

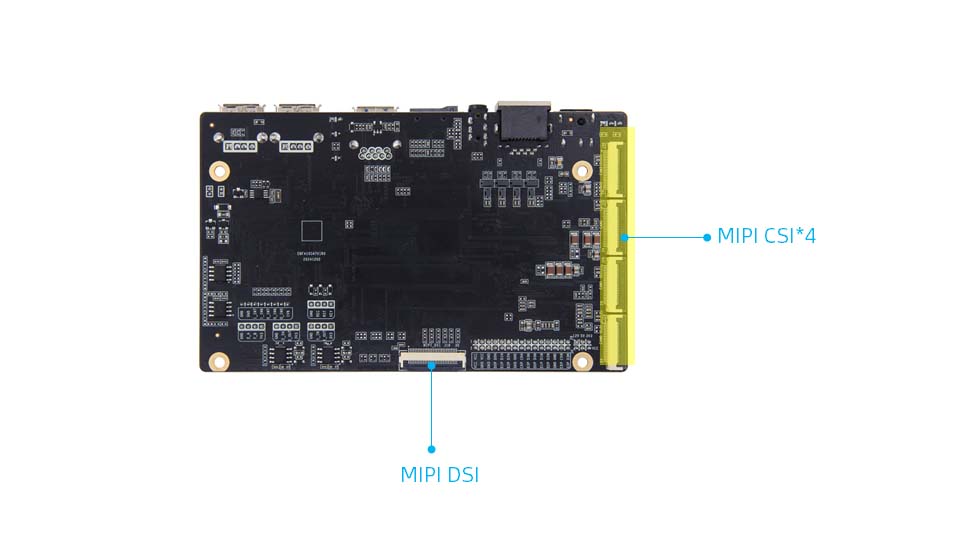

● MIPI-DSI: A MIPI képernyő interfész*1, MIPIDSI és LVDS interfész újrafelhasználásra kerül, és az alapértelmezés szerint csatlakozik az LVDS képernyőhöz. Ha úgy dönt, hogy csatlakozik a MIPIDSI -hez, meg kell változtatnia az ellenállást

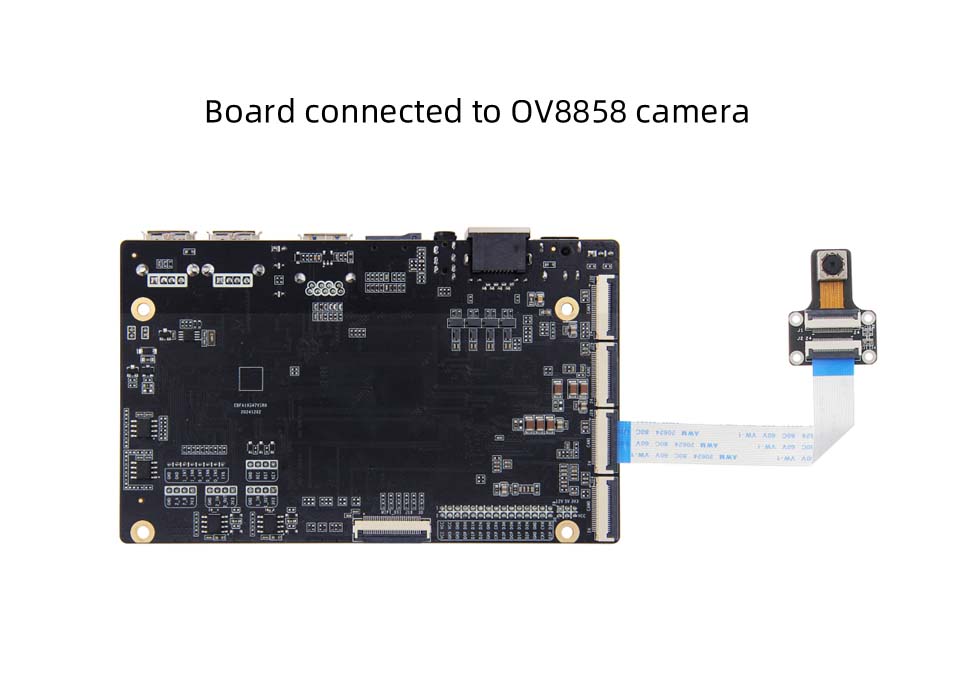

● MIPI-CSI: A MIPI Camera interfész*4, csatlakoztatható az üzlet IMX415/OV8858 kamerájához (az alapértelmezett kombináció az OV8858 kamera)

● Kapacitív érintőképernyő: LVDS érintőképernyő interfész*1

● LCD háttérvilágítás: LVDS háttérvilágítású interfész*1

● A képernyő teljesítményének interfésze: LVDS feszültségválasztási interfész*1

● USB2.0: USB HUB interfész*4

● USB3.0: USB OTG interfész*1, alapértelmezett az eszköz mód, az üzemmód kiválasztható a jumper sapkán keresztül

● WiFi: Belső WiFi6 modul, modell: AIC8800D40L

● TF kártyatartó: Támogatja a Micro SD (TF) kártya a rendszer elindításához, akár 512 GB -ig
