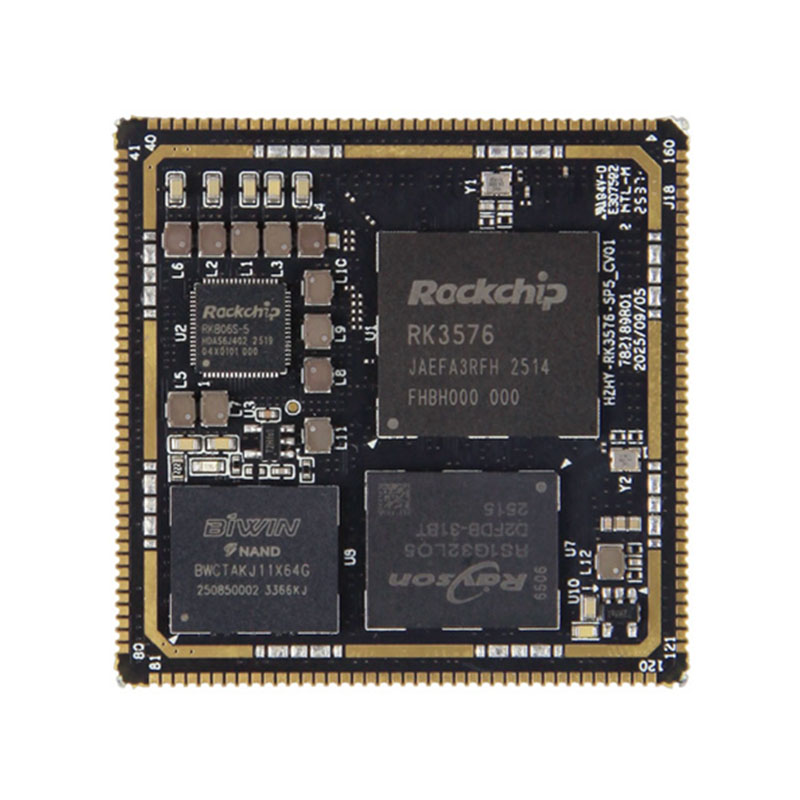

Rockchip RK3576 SOM

Az RK3576 SOM magja egy erőteljes nyolcmagos CPU-konfiguráció, amely négy 2,2 GHz-es Cortex-A72 magot és négy 1,8 GHz-es Cortex-A53 magot tartalmaz. Ez a big.LITTLE heterogén architektúra intelligens terheléselosztást tesz lehetővé, kiváló teljesítményt biztosítva összetett többfeladatos munkavégzéshez, miközben optimalizálja az energiahatékonyságot a meghosszabbított működéshez – ez kritikus fontosságú a szigorú energiaigényű ipari környezetekben.

A 6TOPS@INT8 NPU-val felszerelt RK3576 SOM kiváló az eszközön belüli mesterséges intelligencia következtetésekben. Támogatja a vegyes pontosságú műveleteket, beleértve az INT4-et, INT8-at és FP16-ot, és teljes mértékben kompatibilis a mainstream mély tanulási keretrendszerekkel, mint például a TensorFlow és a PyTorch. Ez lehetővé teszi a fejlesztők számára, hogy zökkenőmentesen telepítsék az AI-alkalmazásokat, például a számítógépes látást, a beszédfelismerést és az élelemzést anélkül, hogy a számítási felhőre támaszkodnának, csökkentve a késleltetést és javítva az adatvédelmet.

Az integrált Mali-G52 MC3 GPU tovább javítja a SOM multimédiás és grafikus képességeit. Az olyan iparági szabványokat támogatva, mint az OpenGL ES 3.2 és a Vulkan 1.2, sima 3D-s megjelenítést, nagy felbontású videófeldolgozást és fejlett felhasználói felület-vizualizációt tesz lehetővé – tökéletes olyan alkalmazásokhoz, mint az ipari HMI, digitális jelzések és intelligens felügyeleti rendszerek.

Ipari minőségű megoldásként az RK3576 SOM-ot úgy tervezték, hogy megfeleljen az ipari környezet szigorú követelményeinek, stabil működést biztosítva még zord körülmények között is. Rugalmas OEM és ODM testreszabási szolgáltatásokat kínálunk az Ön konkrét projektkövetelményeire szabva, beleértve az egyéni interfész-konfigurációkat, memóriaopciókat és szoftveroptimalizálást. Akár szabványos RK3576-os alaplapra, akár teljesen testreszabott beágyazott kártyára van szüksége, megoldásunk felgyorsítja a termékfejlesztési ciklust és lerövidíti a piacra kerülés idejét.

Válassza a Rockchip RK3576 SOM-ot egy megbízható, nagy teljesítményű beágyazott platformhoz, amely ötvözi az ipari minőségű tartósságot, a hatékony mesterséges intelligencia számítástechnikát és a sokoldalú testreszabást – új lehetőségeket nyitva meg intelligens élalkalmazásai számára.

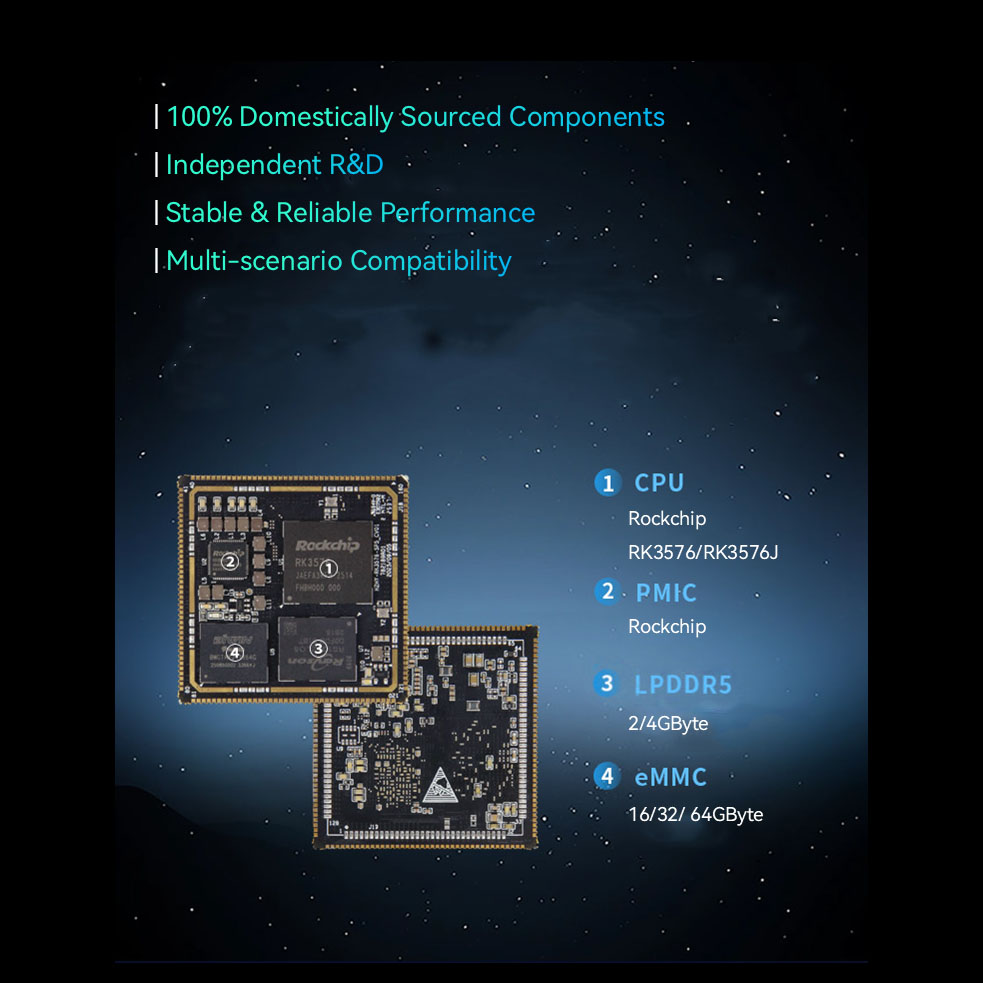

RK3576 SOM hardverspecifikációk

● CPU: négymagos Cortex-A72 processzor + négymagos Cortex-A53 processzor

● Órajel: 2,2 GHz

● Memória: 2/4 GB LPDDR5 (a kapacitás a megvásárolt verziótól függően változik)

● EMMC: 32/64 GB eMMC (a kapacitás a megvásárolt verziótól függően változik)

● Multimédia feldolgozás: Támogatja a 4K@120fps H.265, VP9, ​​AVS2 és AV1 dekódereket; támogatja a 4K@60fps H.264 dekódert; támogatja a 4K@60fps H.264 és H.265 kódolókat, kiváló minőségű JPEG kódolót/dekódert

● Grafikus processzor: ARM Mali-G52-MC3

● NPU: Beépített független NPU, 6 TOPS számítási teljesítmény @INT8

● Méretek: 45mm x 45mm

● Interfész: Bélyegző-lyuk interfész, 288 tű

● Hőmérséklet: -40°C~+85°C / 0°C~+70°C

● Üzemi feszültség: 5V

● Operációs rendszer: Linux, Ubuntu

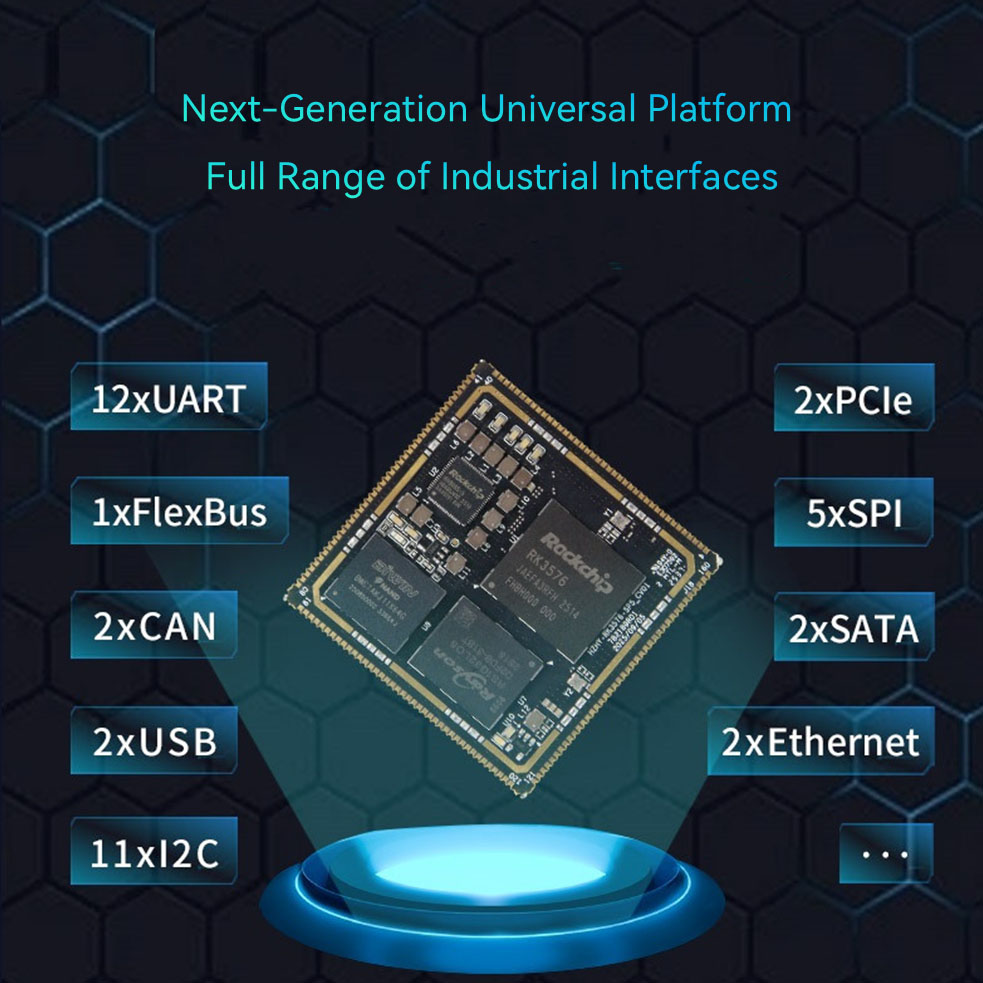

RK3576 SOM funkcionális paraméterek

● SDMMC (≤2 csatorna): Támogatja az SDI03.0 és az MMCV4.51 protokollt. 4 vezetékes adatbusz szélesség; támogatja az SDR104 módot, 200 MHz-es maximális sebességgel. Megjegyzés: Csak az SDMMC0 támogatja a rendszerindítást, és alapértelmezés szerint az SD-kártya funkció;

támogatja a firmware-frissítést SD-kártyán keresztül, ha az EMMC/UFS üres, valamint támogatja az EMMC/UFS firmware-frissítését SD-kártyán keresztül az EMMC/UFS rendszerindítás után; Az SDMMC0 a VCCIO_SD_S0-t 1,8 V-ra vagy 3,3 V-ra konfigurálja a periféria és a tényleges működési mód szerint; Az SDMMC1 3,3 V; egyes tűs erőforrások multiplexelve vannak.

● SARADC (≤7 csatorna): A SARADC felbontása 12 bites, sebessége 1 MS/s, a bemeneti feszültség tartománya 0–1,8 V; Megjegyzés: A SARADC_VINO_BOOT a SYSTEMBOOT rendszerindítási sorrend beállítására szolgál, és nem használható más funkciókhoz; A SARADC_VIN1 alapértelmezés szerint a kulcsérték bemeneti mintavételi portja, és a helyreállítási mód gombjaként multiplexelve (nem módosítható);

A SARADC_VIN2 a kártya hardverazonosítója, nem került ki; A SARADC_VIN3 multiplexelve van hangérzékeléshez;

A SARADC_VIN4~7 közvetlenül használható.

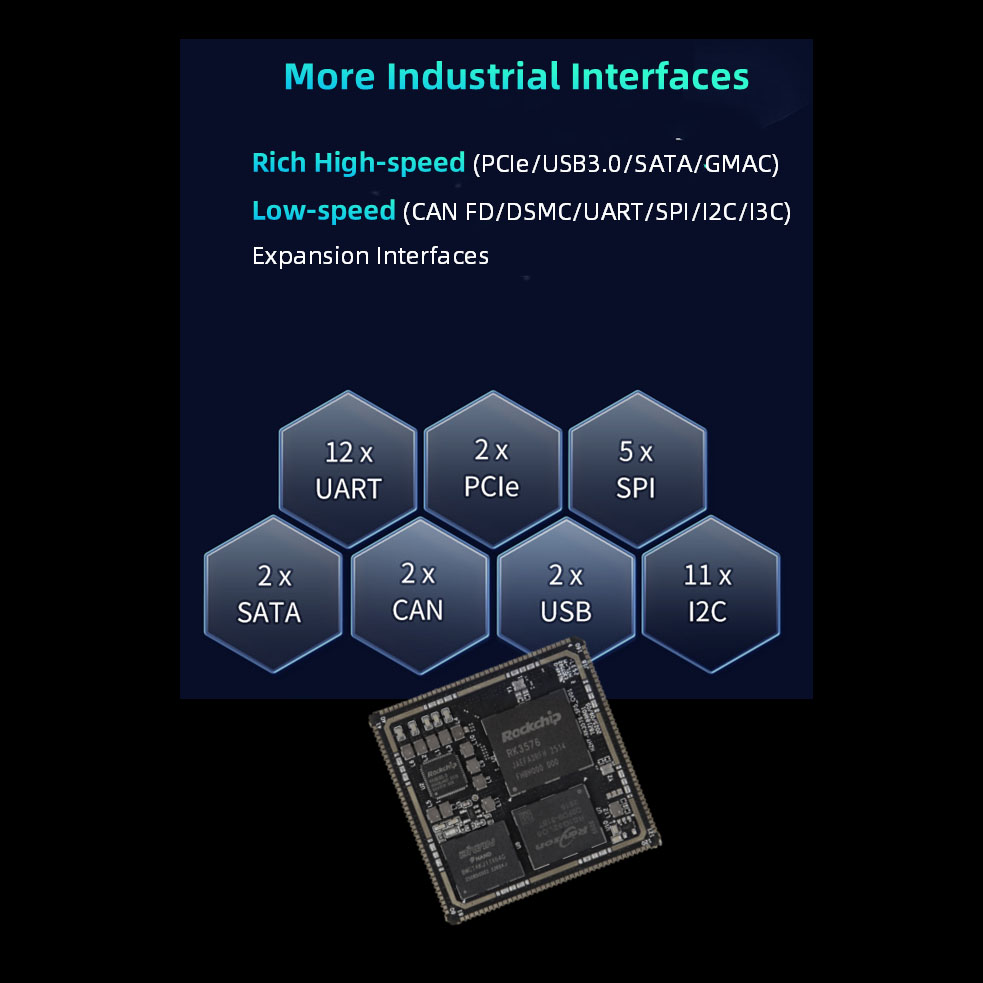

● USB (≤2 csatorna): Megjegyzés: Az USB2_OTG0 az alapértelmezett firmware-író ​​port az RK3576-hoz, kérjük, feltétlenül foglalja le ezt az interfészt az alkalmazásban; Az USB3 és az USB2.0 OTG egyszerre csak Eszközként vagy HOST-ként működhet; az USB3 OTG0 SS jele (5 Gbps) multiplexelve van DP1.4-gyel; az USB3 OTG1 SS jele (5 Gbps) PCIE1 vagy SATA1-gyel multiplexelve van, és az USB funkció nem használható PCIE vagy SATA funkcióra állítva;

● SATA (≤2 csatorna): támogatja a SATA PM funkciót, minden port 5 eszközt támogat; támogatja a SATA 1.5Gb/s, SATA 3.0Gb/s, SATA 6.0Gb/s; támogatja az eSATA-t.

Megjegyzés: A SATA0 és PCIe0 vezérlők multiplexek; A SATA1 és PCIe1 vagy USB3_OTG1 vezérlők multiplexelve vannak;

● PCIe (≤2 csatorna): 2 PCIe 2.1 vezérlő, mindkettő csak az RC módot támogatja;

Megjegyzés: A PCIe0 és SATA0 vezérlők multiplexek; A PCIe1 és SATA1 vagy USB3_OTG1 vezérlők multiplexelve vannak;

● MIPI DPHY CSI RX (≤2 csatorna): 2 MIPI DPHY CSI RX port, amely támogatja a 2/4 sávos MIPI-CSI módot;

Megjegyzés: A 2 sávos + 2 sávos módra való felosztás jelenleg nem támogatott; maximum 2 kamera csatlakoztatható;

● MIPI DCPHY CSI RX (≤1 csatorna): 1 MIPI DCPHY CSI RX port, amely támogatja az 1/2/4 sávos MIPI-DPHY módot vagy a 0/1/2 Trio MIPI-CPHY módot;

● Megjegyzés: A 2 sávos + 2 sávos módra való felosztás nem támogatott; a MIPI DCPHY Combo PHY TX és RX csak egyidejűleg konfigurálható DPHY TX és DPHY RX módként, vagy egyidejűleg CPHY TX és CPHY RX módként. CIF (≤1 csatorna): 1 csatornás maximum 16 bites DVP interfész, támogatja a 8/10/12/16 bitet;

Megjegyzés: 3,3 V interfész, néhány tűs erőforrás meg van osztva;

● HDMI TX (≤1 csatorna): Támogatja a HDMI 2.1-et, maximálisan támogatja a 4K@120Hz-et, támogatja a HDMI FRL módot és visszafelé kompatibilis a HDMI TMDS móddal;

Megjegyzés: Megosztva az eDP-vezérlővel;

● eDP (≤1 csatorna): Támogatja az eDP 3.1-et, maximálisan támogatja a 4K@60Hz-et, támogatja az 1/2/4 sávos módokat, nem támogatja a Swap funkciót; Megjegyzés: Megosztva az eDP-vezérlővel;

● MIPI DCPHYCSI TX (≤1 csatorna): 1 MIPI DCPHYCSI RX port, támogatja az 1/2/3/4 sávos MIPI-DPHY módot vagy a 0/1/2 Trio MIPI-CPHY módot;

● Megjegyzés: Nem támogatja a 2Lane+2Lane módra való felosztást; MIPI DCPHY Combo A PHY TX és RX csak egyidejűleg konfigurálható DPHY TX, DPHY RX módként vagy egyidejűleg CPHY TX, CPHY RX módként.

● DP (≤1 csatorna): Támogatja az eDP 3.1-et, maximálisan támogatja a 4K@120Hz-et, támogatja az 1/2/4 sávos módokat, támogatja a Swap funkciót;

Megjegyzés: Megosztva az USB3 OTG0 SS jelével;

● LCD (≤1 csatorna): Támogatja a 24 bites RGB módot, maximális felbontás 1920x1080@60Hz; támogatja a 16 bites BT1120 módot, maximális felbontás 1920x1080@60Hz; támogatja a 8 bites BT656 módot, maximális felbontás 720x576@60Hz; Megjegyzés: Egyes PIN-források meg vannak osztva.

● EBC (≤1 csatorna): Támogatja a 8 bites/16 bites kimenetet, legfeljebb 32 szürkeárnyalatos szintet, maximális felbontás 2560x1920@85Hz;

Megjegyzés: Egyes PIN-források meg vannak osztva.

● Audio (≤9 csatorna): 5 SAI csoport, támogatja a master-slave módot, 8-32 bites szélesség és 48 kHz-ig terjedő mintavételi frekvencia; 2 csoport PDM, mester mód, 8 csatornás bemeneti képesség támogatása, 16-32 bites szélesség és 192 kHz-ig terjedő mintavételi frekvencia; 2 SPDIFTX csoport; 1 csoport DSM PWMAudio;

Megjegyzés: Négy ASRC (Asynchronous Sample Rate Converter) modul biztosított az audio adatok mintavételezési frekvenciájának konvertálásához; 1,8 V/3,3 V interfész, néhány tűs erőforrás meg van osztva;

● Ethernet (≤2 csatorna): 2 RGMII interfészt támogat 10/100/1000 Mbps adatátviteli sebességgel.

Megjegyzés: 3,3 V RGMII/RMII interfész, néhány tűs erőforrás meg van osztva.

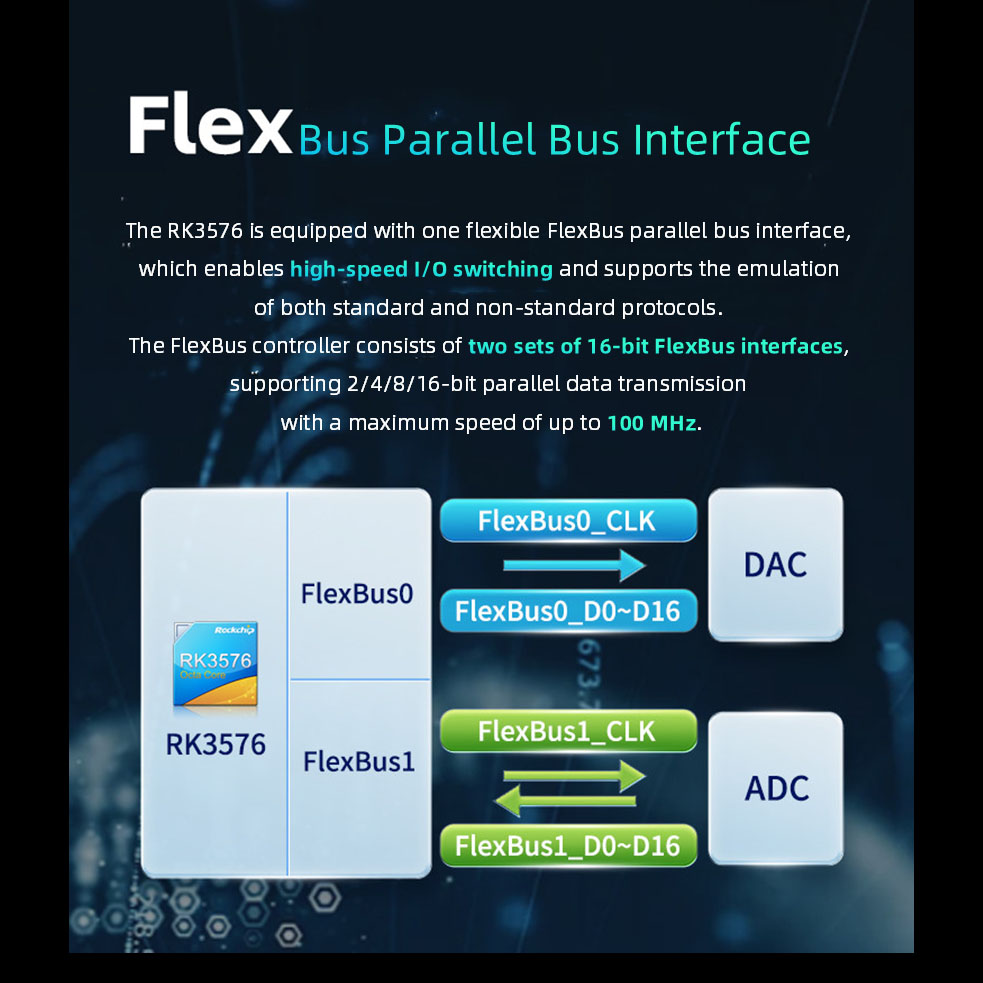

● FlexBus (≤1 csatorna): Egy rugalmas párhuzamos busz interfészt támogat – FlexBus interfészt, amely nagy sebességű I/O kapcsolást tesz lehetővé, és képes emulálni néhány szabványos vagy szabálytalan protokollt. Egy tipikus alkalmazási forgatókönyv egy nagy sebességű 16 bites ADC és egy 16 bites DAC kombinációja.

Megjegyzés: 3,3 V interfész, néhány tűs erőforrás meg van osztva.

● DSMC (≤1 csatorna): Dupla adatsebességű soros interfész. Főleg a PSRAM eszközök kommunikációjában vagy a LocalBus perifériás kommunikációjában használják (például FPGA). Megjegyzés: 3,3 V interfész, néhány tűs erőforrás meg van osztva.

● UART (≤12 csatorna): A maximális támogatott adatátviteli sebesség 8 Mbps.

Megjegyzés: 1,8 V/3,3 V interfész, néhány tűs erőforrás meg van osztva.

● I³C (≤2 csatorna): Támogatja a 7 bites és 10 bites címmódokat, maximum 12,5 Mbit/s sebességgel, kompatibilis az I²C busszal, maximum 400 Kbit/s sebességgel. Megjegyzés: 1,8 V/3,3 V interfész, néhány tűs erőforrás meg van osztva.

● I²C (≤11 csatorna): Támogatja a 7 bites és 10 bites címmódokat, maximum 400 Kbit/s sebességgel.

Megjegyzés: 1,8 V/3,3 V interfész, néhány tűs erőforrás meg van osztva. SPI (≤5 csatorna): Konfigurálható master/slave mód. Megjegyzés: 1,8 V/3,3 V interfész, néhány tűs erőforrás meg van osztva.

● CAN (≤2 csatorna): Támogatja a CAN-FD-t; támogatja az 1 Mbps-ot.

Megjegyzés: 1,8 V/3,3 V interfész, néhány tűs erőforrás meg van osztva.

● PWM (≤3 csatorna): 3 független PWM vezérlő, akár 16 PWM csatorna támogatásával, 32 bites időzítő/számláló.

Megjegyzés: 1,8 V/3,3 V interfész, néhány tűs erőforrás meg van osztva.

Megjegyzés: Egyes PIN-források multiplexelve vannak. A részletekért tekintse meg a Pin Funkció-összehasonlító táblázatot.

Mintákért és további információkért forduljon hozzánk!

Szolgáltatás előnyei

Minimális rendelési mennyiség: 1 egység | Tömeges rendelések támogatottak | Ingyenes SDK | Ingyenes technikai támogatás | Testreszabás elfogadva

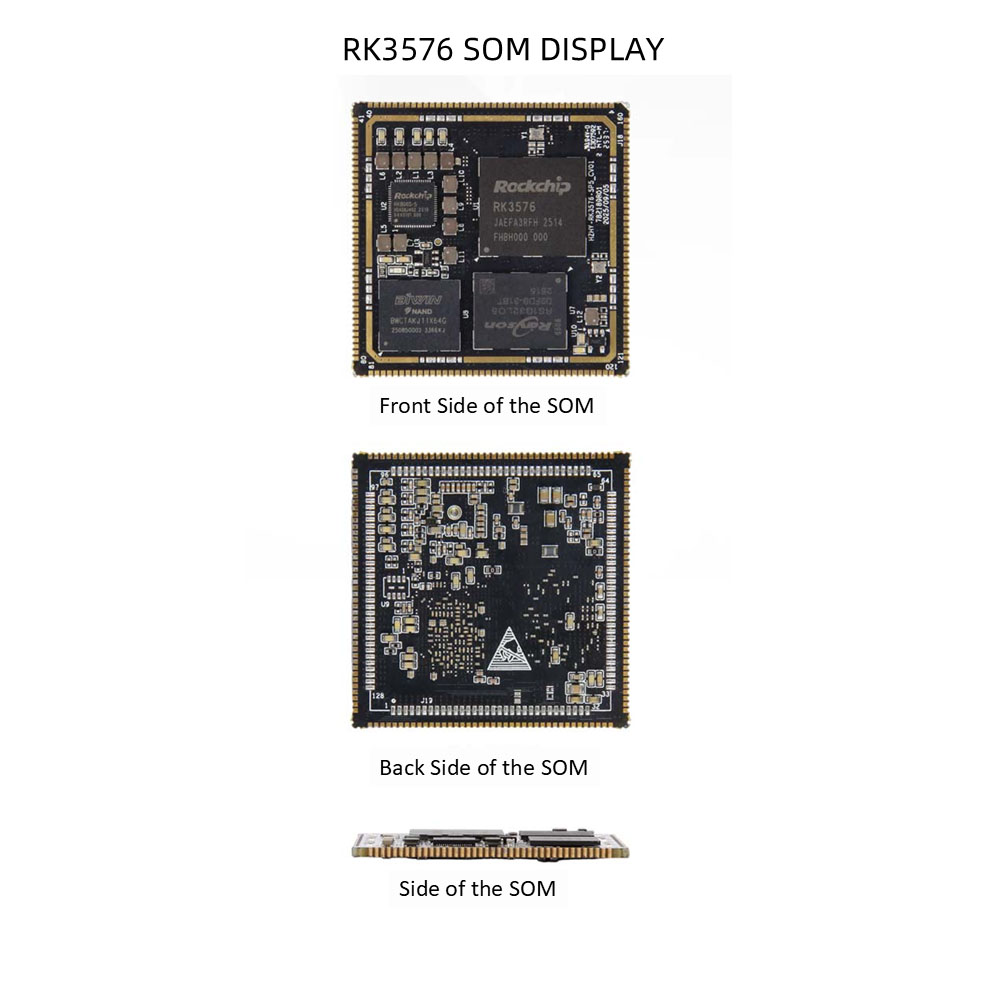

RK3576 SOM Részletek
