ROCKCHIP RK3588 CORE Board Board to Board

RKK3588 szolgáltatások

 8Nm Advanced Process, 8 mag 64 bites architektúra, nagy teljesítmény, alacsony energiafogyasztás

 ARM MALI-G610 MC4 GPU, dedikált 2D grafikus gyorsító modul

 6TOPS NPU, lehetővé téve a különféle AI forgatókönyveket

 8K Video kódolás és dekódolás, 8K megjelenítési kimenet

 Beépített több kijelző interfészek, támogatja a többképernyős kijelzőt

 Szuper képfeldolgozási képességek, 48MP ISP, Támogatás több kamerabemenethez

 Gazdag, nagysebességű interfészek (PCIe, C típusú, SATA, Gigabites Ethernet), könnyen kibővíthető

 Android és Linux OS

Termékparaméterek

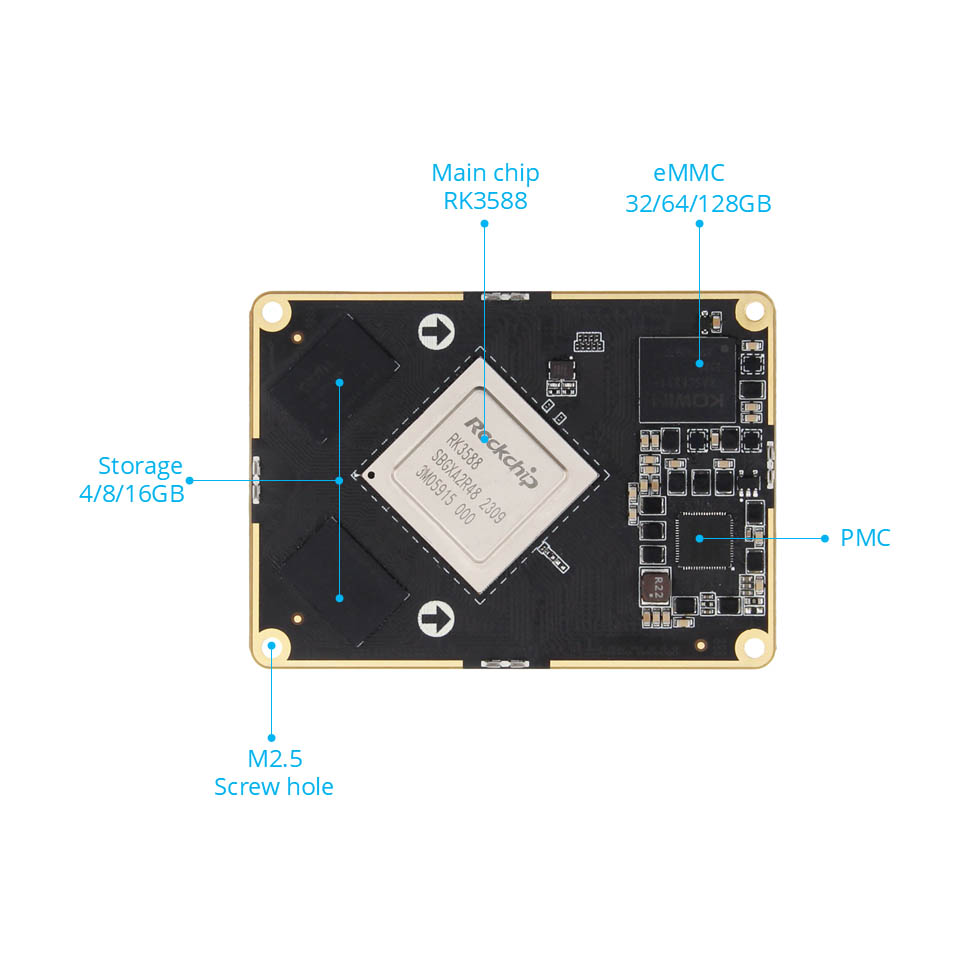

RK3588 alaptábla paraméterek

 Csatlakozó: Férfi csatlakozó: DF40C-100DP-0.4V (51) Nőcsatlakozó: DF40C-100DS-0.4V (51)

 Fő chip: RK3588 (négymagos A76 + négymagos A55, Mali-G610, 6TOPS számítástechnikai teljesítmény) A BTB 400 csaphoz vezet, 0,5 mm-es távolsághoz vezet, az összes i0-hoz vezet.

 Memória: 4/8/16 GB, LPDDR4/4X

 Tárolás: 32/64/128gb.emmc

RK3588 alaplap paraméterek

 Csatlakozó: Férfi: DF40C-100DP-0.4V (51) Nő: DF40C-100DS-0.4V (51)

 Teljesítmény interfész: 12 V@2A DC bemenet, DC interfész*1; Teljesítmény kimeneti interfész*1

 Ethernet: Gigabit Network Port*2, támogatás 10/100/1000Mbps adatátviteli sebesség

 HDMI: HDMI12.0 bemenet*1, legfeljebb 3840x2160@60fps; HDMI2.1 kimenet*2, több képernyőt támogat más képernyőkkel, maximális felbontás 7680x4320@60Hz (8K felbontás)

 MIPI-DSI: A MIPI képernyő interfész*2 (elülső*1, vissza*1), csatlakoztatható a Wildfire MIPI képernyőhöz, támogatja a több képernyőt más képernyőkkel; Egyetlen MIPI mód maximális felbontása 1920*1080@60Hz

 MIPI-CSI: A MIPI kamera interfész*6 (elülső*3, vissza*3), csatlakoztatható a Wildfire MIPI kamerához

 USB2.0: USB-hosttype-A interfész*3

 USB3.0: USB-OTGTYPE-A interfész*1; C típusú interfész*1, felhasználható firmware égetéshez, támogatja a DP1.4 protokollt

 PcLe interfész: Mini-PcLe interfész*1, teljes magasságú vagy félmagasságú WiFi hálózati kártyával, 4G modullal vagy más mini-PCLE interfész modullal használható: PCLE3.0X4 interfész*1

 M.2 interfész: M.2eKey interfész*1, támogatja az M.2 E-Key vezeték nélküli hálózati kártya modulját; M.2 M Key interfész*1, támogatja az M.2 M-Key PCLE3.0*4LANES SPECIFIKET 2280 MERISD LISK

 TF kártyatartó: Micro SD (TF) kártya tartó*1, támogatja a TF Card Boot rendszert, akár 512 GB -ig

 SIM -kártya tartó: SIM -kártya tartó*1, SIM -kártya funkciót kell használni 4G modullal

 SATA interfész: Standard SATA interfész*1; A SATA Power Interface*1, támogatja a 12 V kimenetet

 Can: Can*2

 ADC: ADC akvizíciós felület*1

 Hibakeresése soros port:

 Hibakeresési soros port*1 (UART2), alapértelmezett paraméter 1500000-8-N-1; UART soros port*2 (UART7 és UART9); RS232*2 (UART4 és UART7);

 RS485*2 (UART4 és UART7); RS232/RS485 Kiválasztási jumper interfész*2

 Audio: fedélzeti mikrofon*1; SPK hangszóró interfész*2, csatlakoztathatja a 3W-os teljesítményű hangszóró fejhallgató-kimenetét + mikrofon bemenet 2-in-1 interfész*1

 Gomb: BE/KI gomb*1; Maskrom gomb*1; Helyreállítási gomb*1; Visszaállítás gomb*

 LED: Teljesítményjelző*1; Rendszerjelző*1

 Infravörös vevő: Támogassa az infravörös távirányító funkciót

 RTC: RTC Power Socket*1

 Ventilátor interfész: Az 5 V vagy 12 V -os ventilátorhűtés támogatási telepítése
