Rockchip rv1106 alaplap

A TP-RV1106 testület elsősorban a gyártóknak és a beágyazott belépő szintű fejlesztőknek szól, és különféle területeken, például intelligens otthoni, biztonsági megfigyelés, ipari automatizálás, fogyasztói elektronika, tárgyak internete, oktatás és szórakoztatás fejlesztésére szolgálhat.

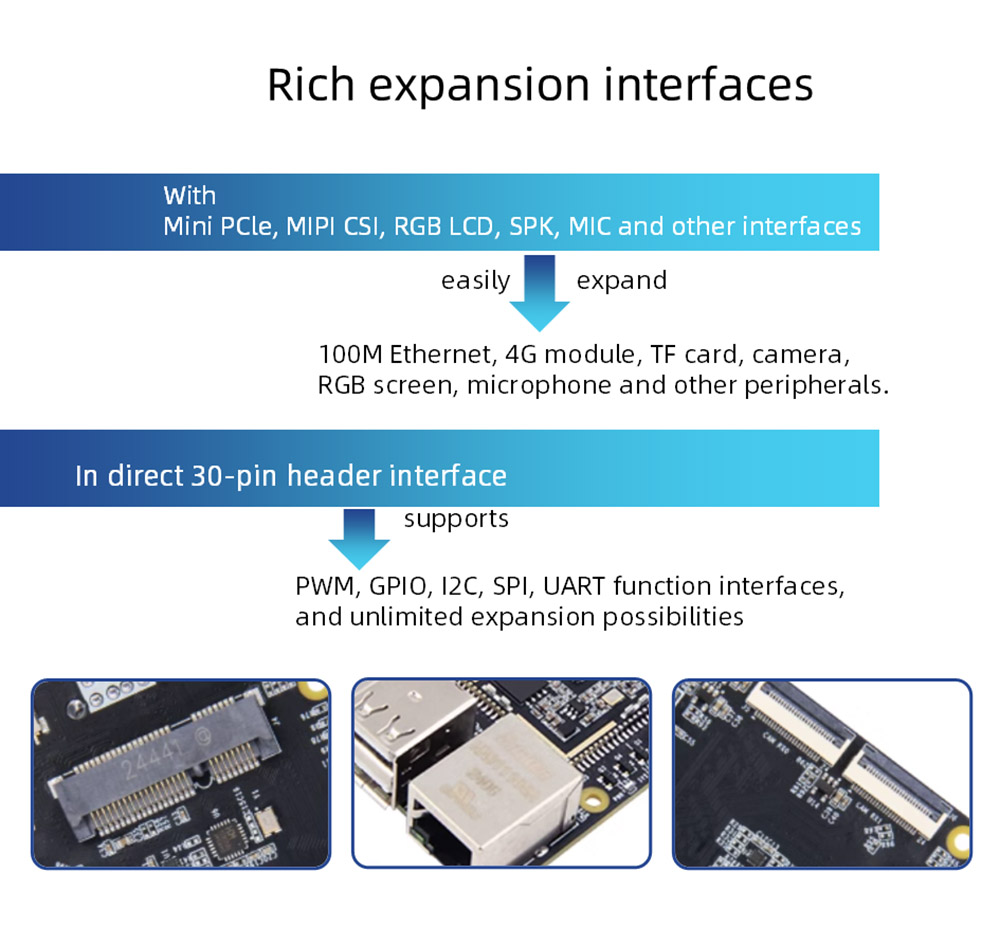

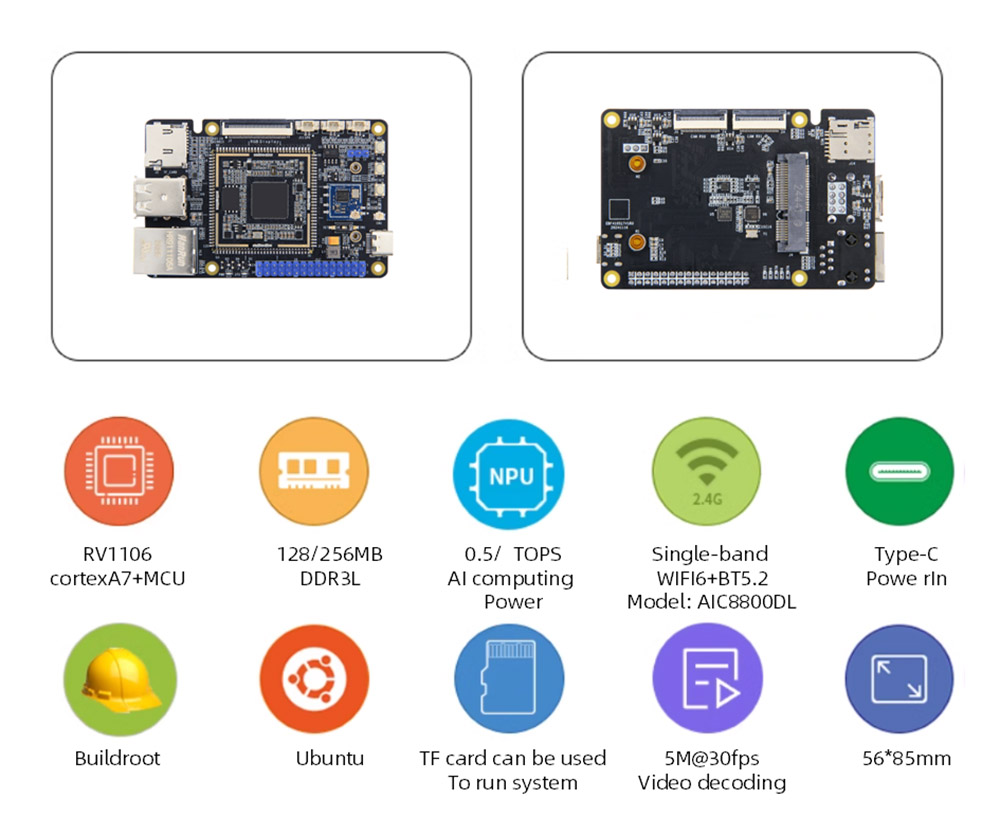

Használjon a RockChip RV1106-ot a fő chipeként, egysávú WiFI6+BT5.2 vezeték nélküli modulral, USB2.0 Host, 100 m Ethernet, TF kártya tartó, MIPI kamera, MIC, SPK és más perifériák, 30pin konfigurálható csapok, támogató GPIO, SPI, I2C, UART, PWM funkciók.

A beépített független NPU számítástechnikai teljesítmény elérheti a 0.5T/1tops@int8-at, a kamera megvalósíthatja a Yolo videó valós idejű felismerését, a képfelismerést és az egyéb funkciókat.

A beépített alacsony késleltetésű videókódolási modul, akár 5 m@30fps H264/H265 videókódolás, 4M@60fps JPEG/MJPEG kódolást is támogathat, és támogatja a több bitsebesség-szabályozási módszert.

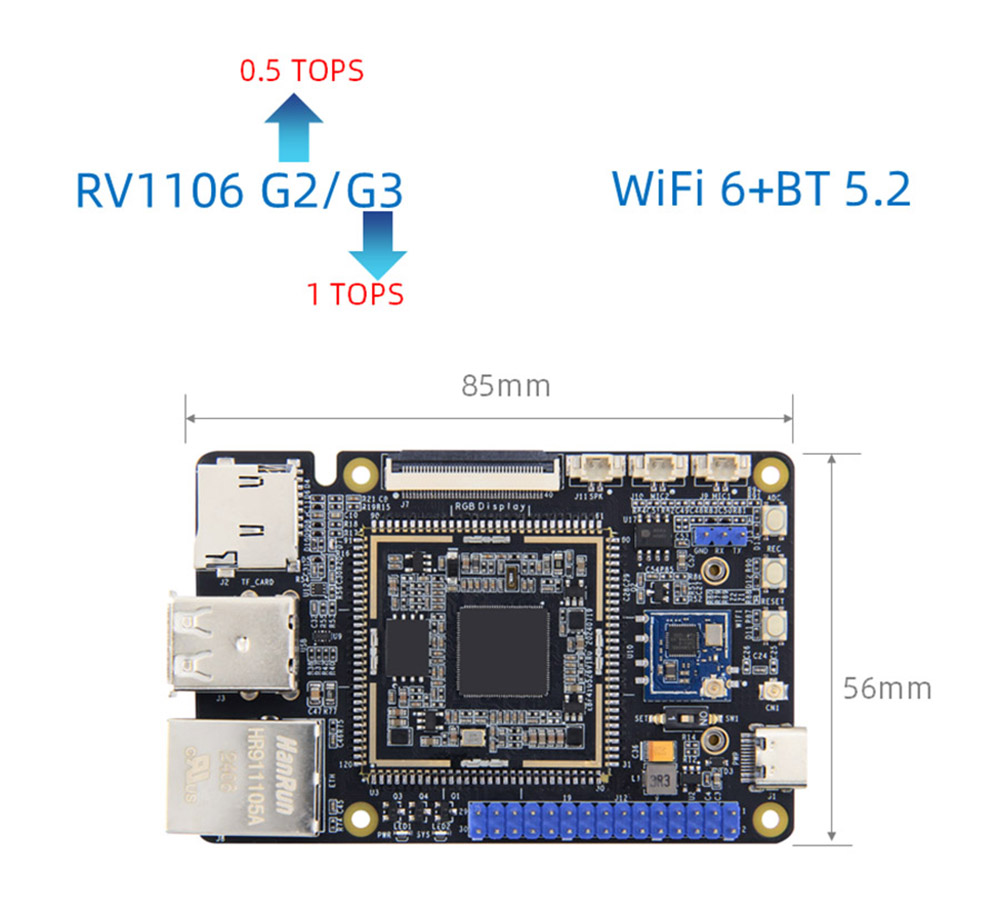

A tábla két opcionális memóriakonfigurációt biztosít, mindössze 56*85 mm méretű, kicsi és finom, alacsony energiafogyasztás és nagy teljesítményű, és könnyen futtathatja a Linux rendszert.

Biztosítja a BuildROOT rendszer imázsát, teljesen nyílt forráskódú adatokat, oktatódokumentumokat, teljes SDK illesztőprogram -fejlesztési csomagot, PDF -sémákat és egyéb erőforrásokat a felhasználói használat és a másodlagos fejlesztés megkönnyítése érdekében.

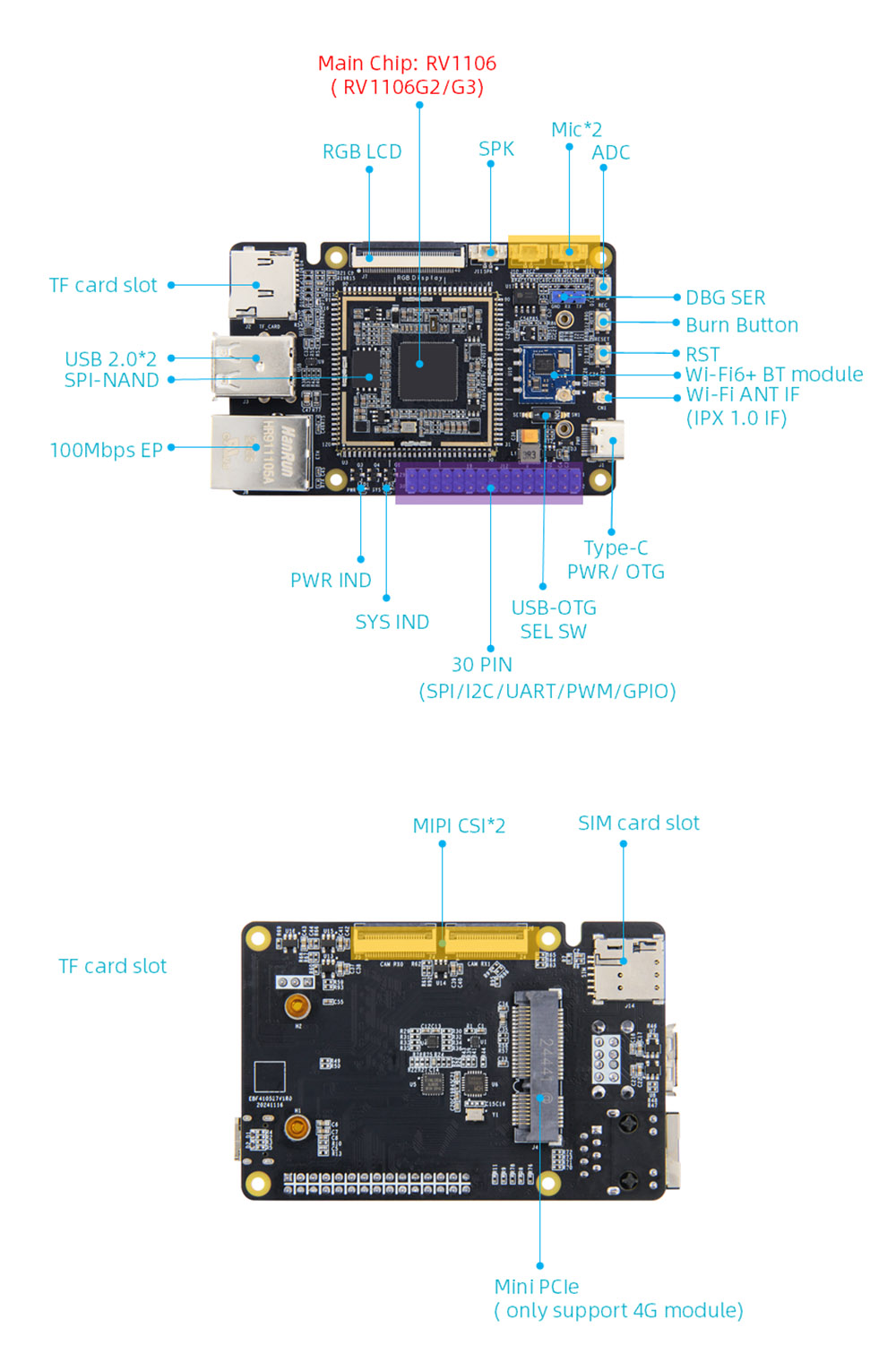

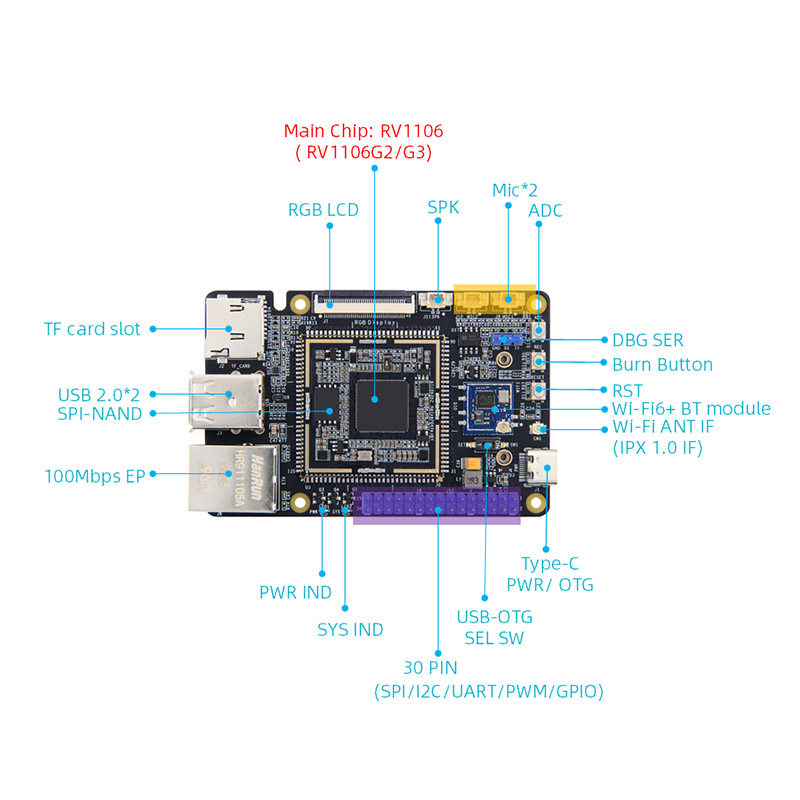

RV1106 alaplap hardver specifikációi

 CPU: Fő chip: RV1106, Cortexa7+MCU

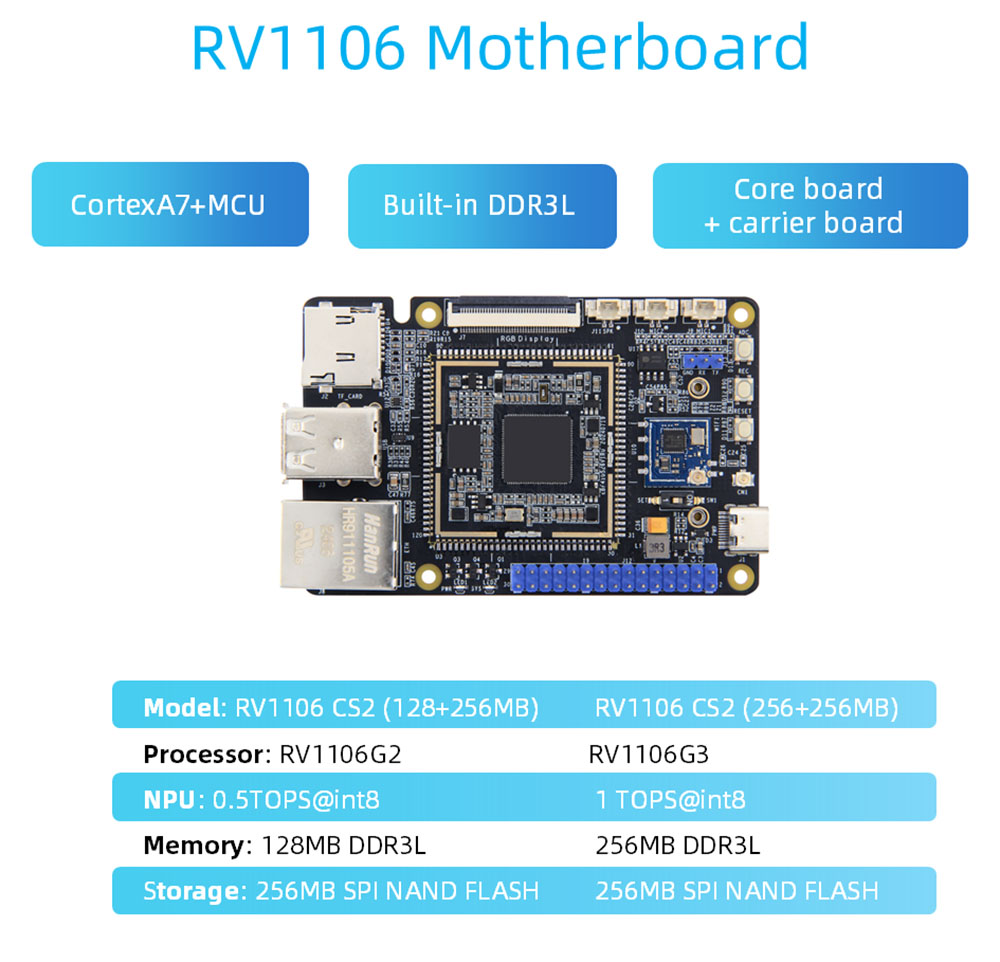

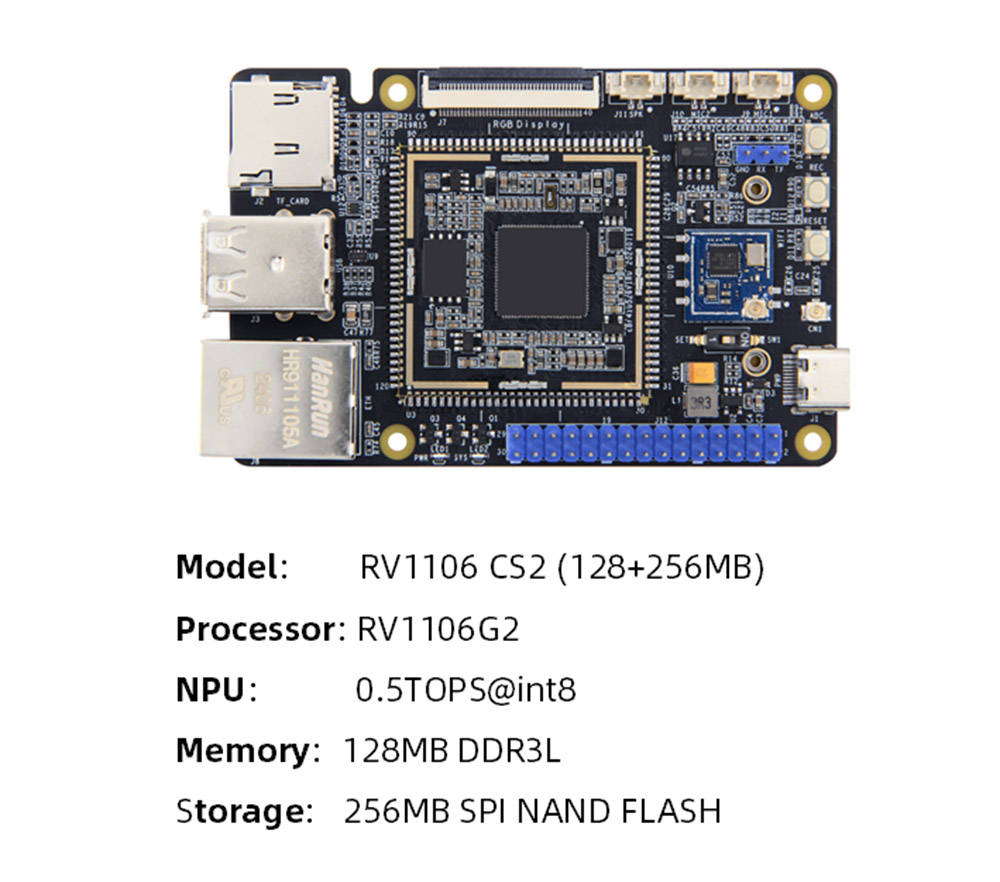

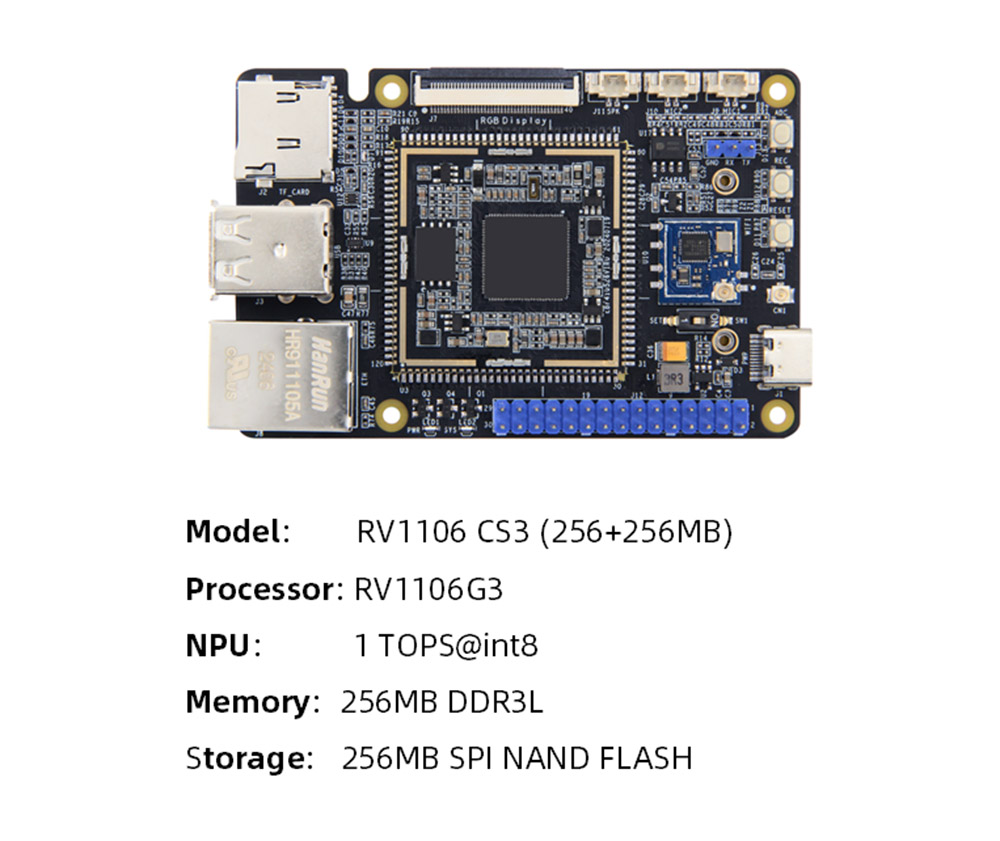

 Memória: beágyazott DDR3L, opcionális RV1106G2: 128MB/RV1106G3: 256MB

 Tárolás: SPI-nand vaku, kapacitás: 256 MB

 AI számítási teljesítmény: RV1106G2: 0.5TOPS@int8.RV1106G3: 1TOPS@INT8

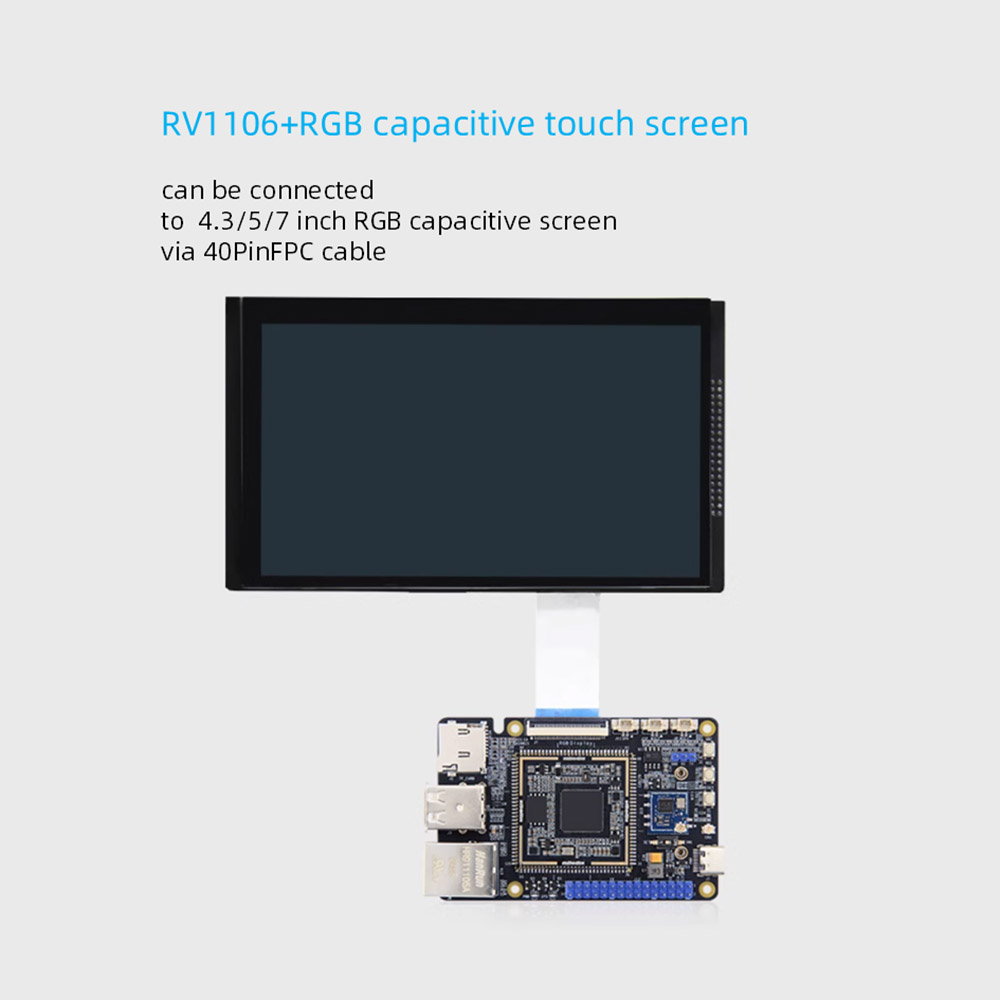

 Megjelenítés: 40pin FPC interfész 0,5 mm-es távolság, 18 bites RGB interfész időzítése, közvetlenül csatlakoztatható a 4,3/5/7 hüvelykes RGB interfész képernyőn az FPC kábelen keresztül

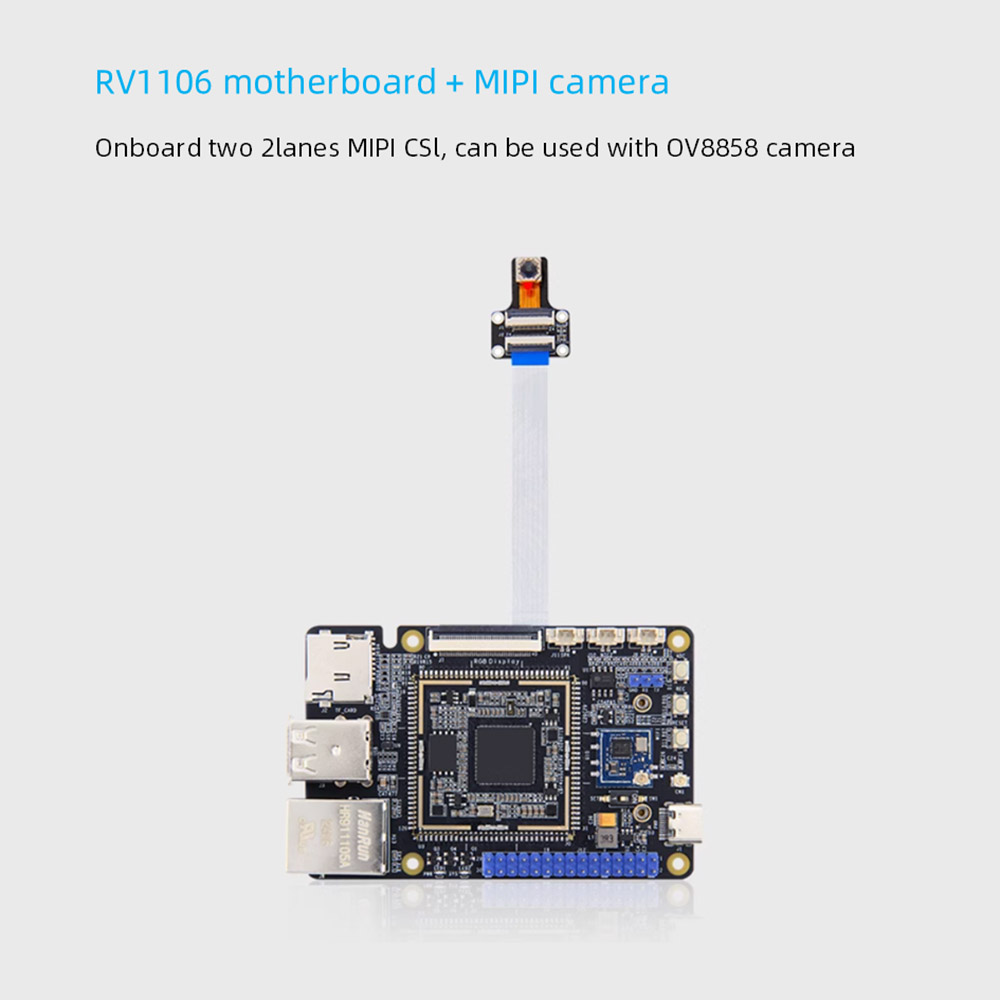

 Kamera: Két 2LANE MIPICSI bemenet, az Egycsatornás akár 5M@30fps bemenetet is támogat, a Dual Channel támogatja a 1080p@30fps egyidejű bemenetet

 Teljesítmény-interfész: 5V@1A DC bemenet, C típusú interfész, a képek elégetésére is használható

 Ethernet: 100 m Ethernet Port*1, támogatja a 10/100Mbps adatátviteli sebességet

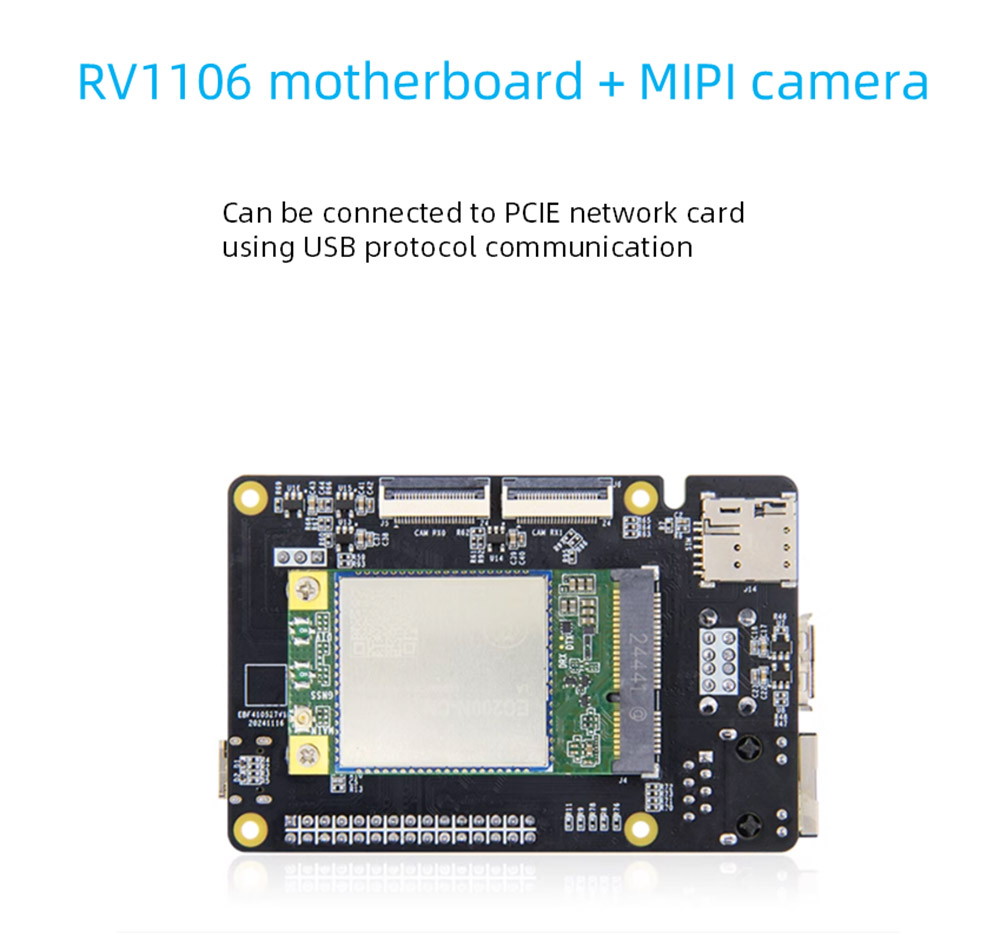

 PcLe interfész: Mini-PcLe interfész*1, csatlakoztathatja a PCIe hálózati kártyát USB protokoll kommunikációval

 SIM -kártya: SIM -kártya tartó*1, SIM -kártya funkciót kell használni 4G modullal

 TF kártya tartó: SD2.0 interfész, akár 512 GB -os támogatást támogat, támogatja a TF Card Boot rendszert

 usb2.0: usb host-A típusú interfész*2

 USB-OTG: A gazdagép, ha az A típusú, eszközre vált, amikor a C típusra vált.

 Kiválasztási kapcsoló

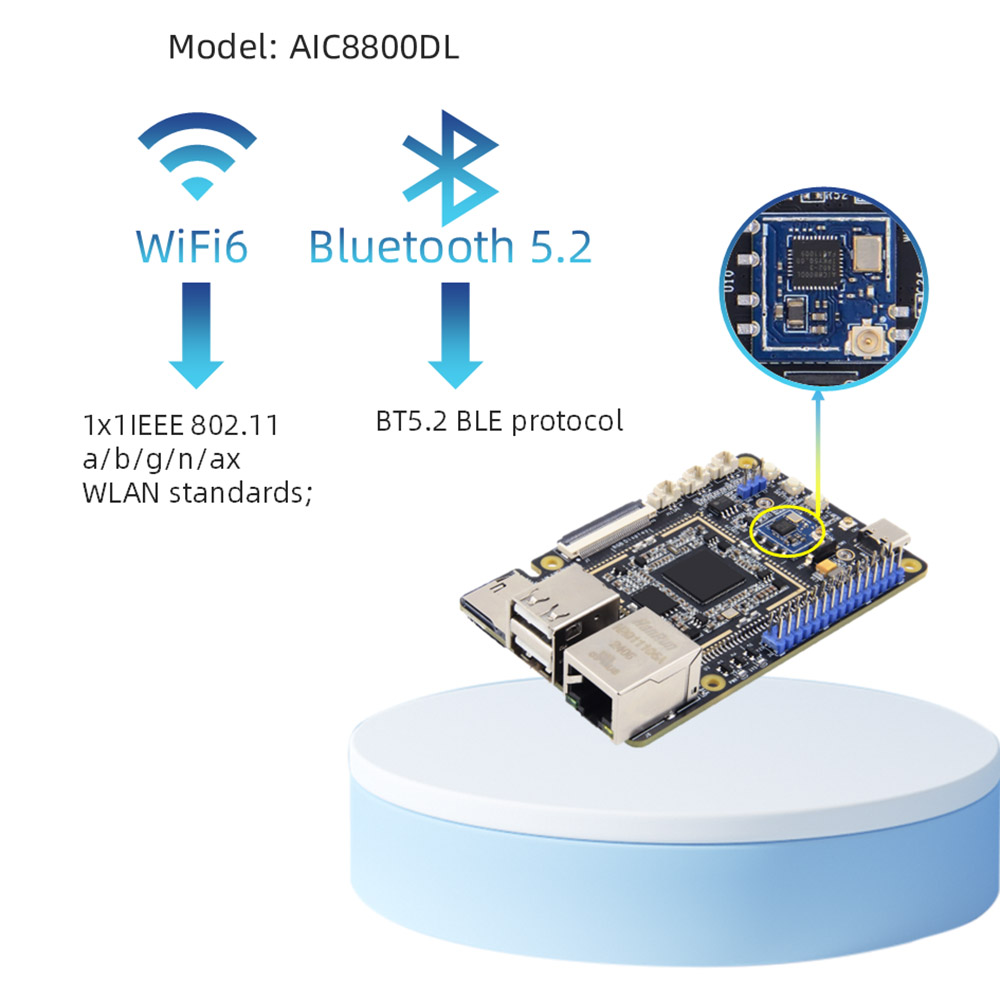

 WiFi+Bluetooth: Belső támogatás 2.4GWifi6+BT5.2 BLE, Modell: AIC8800DL30

 IO interfész: PIN2.54 PIN interfész, támogatja a GPIO, SPI, I2C, UART, PWM funkciót

 Hibakeresése soros port: alapértelmezett paraméter 115200-8-n-1

 Audio: mikrofon interfész*2, kétcsatornás MIC bemenet; hangszóró interfész*1, egycsatornás SPK lejátszás (bal oldali csatorna)

 Gombok: visszaállítás gomb*1; Égési gomb*1; ADC gomb*1

 LED: Teljesítményjelző*1; Rendszerjelző*1

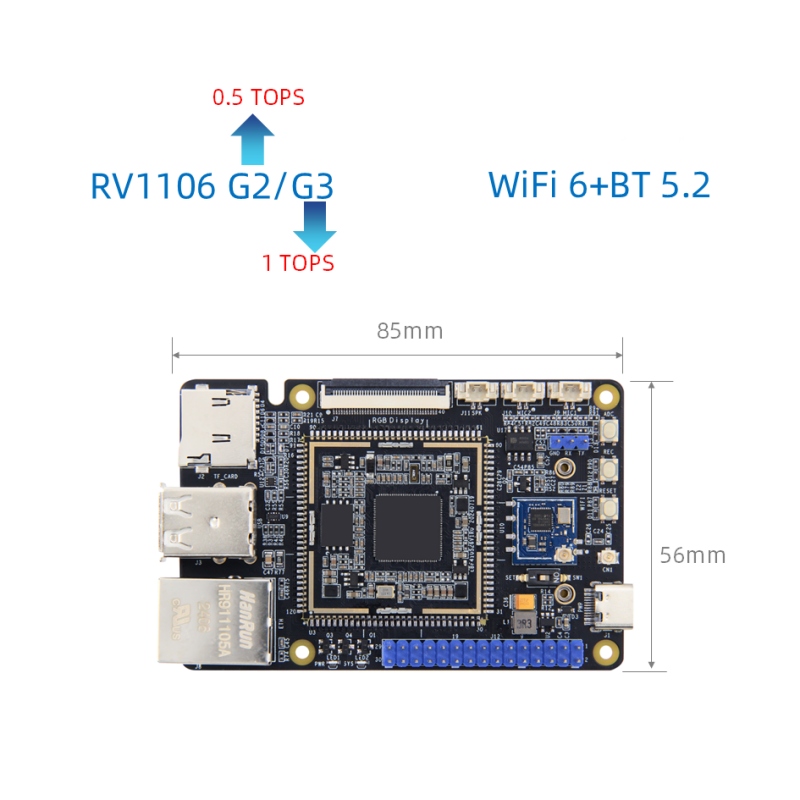

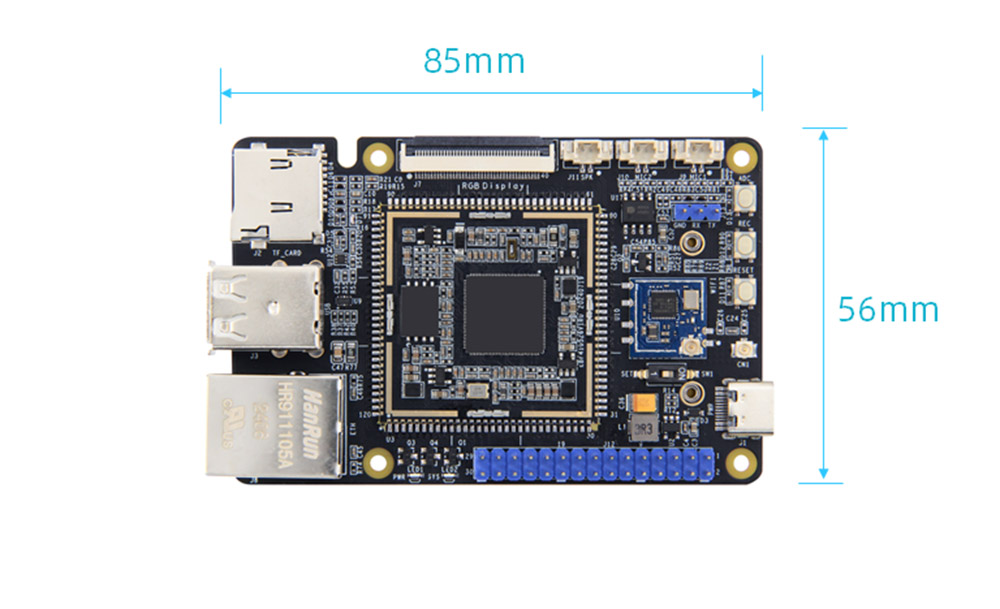

 Méret: 56*85 mm

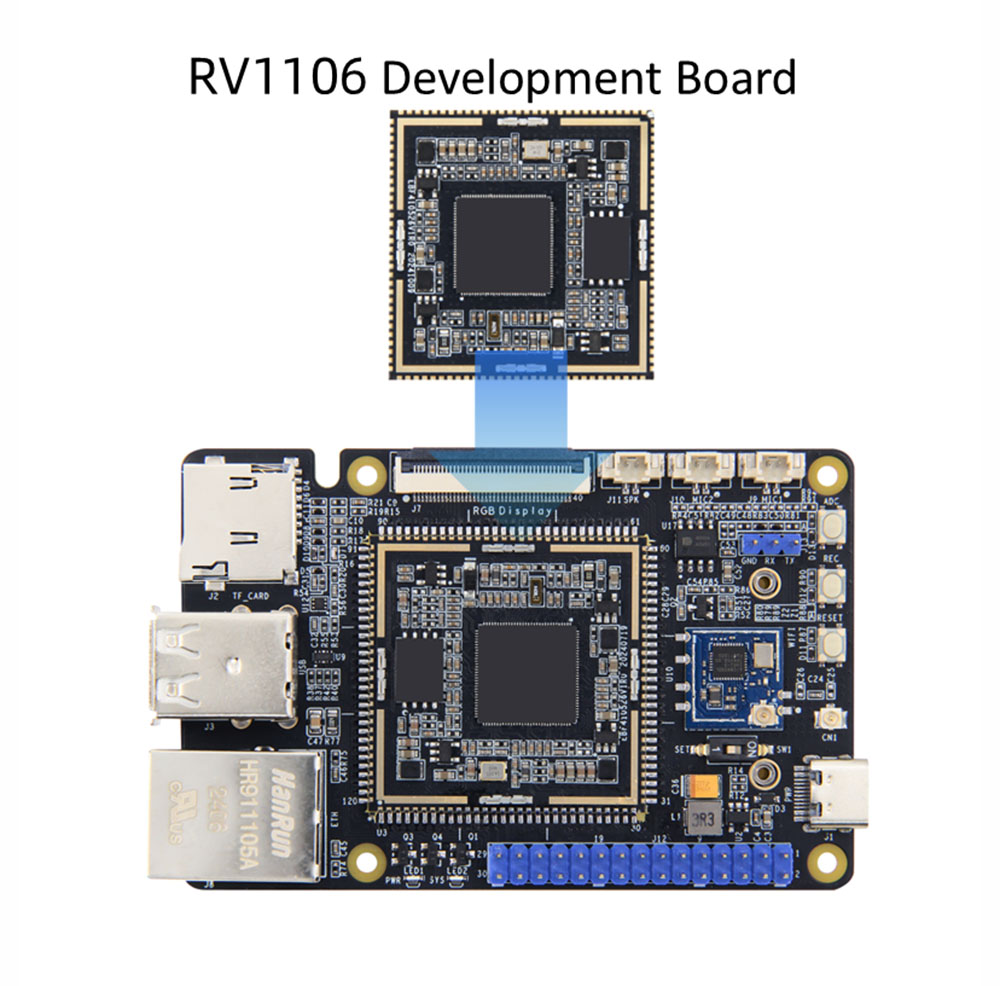

A megfelelő alaptábla illesztése elérhető

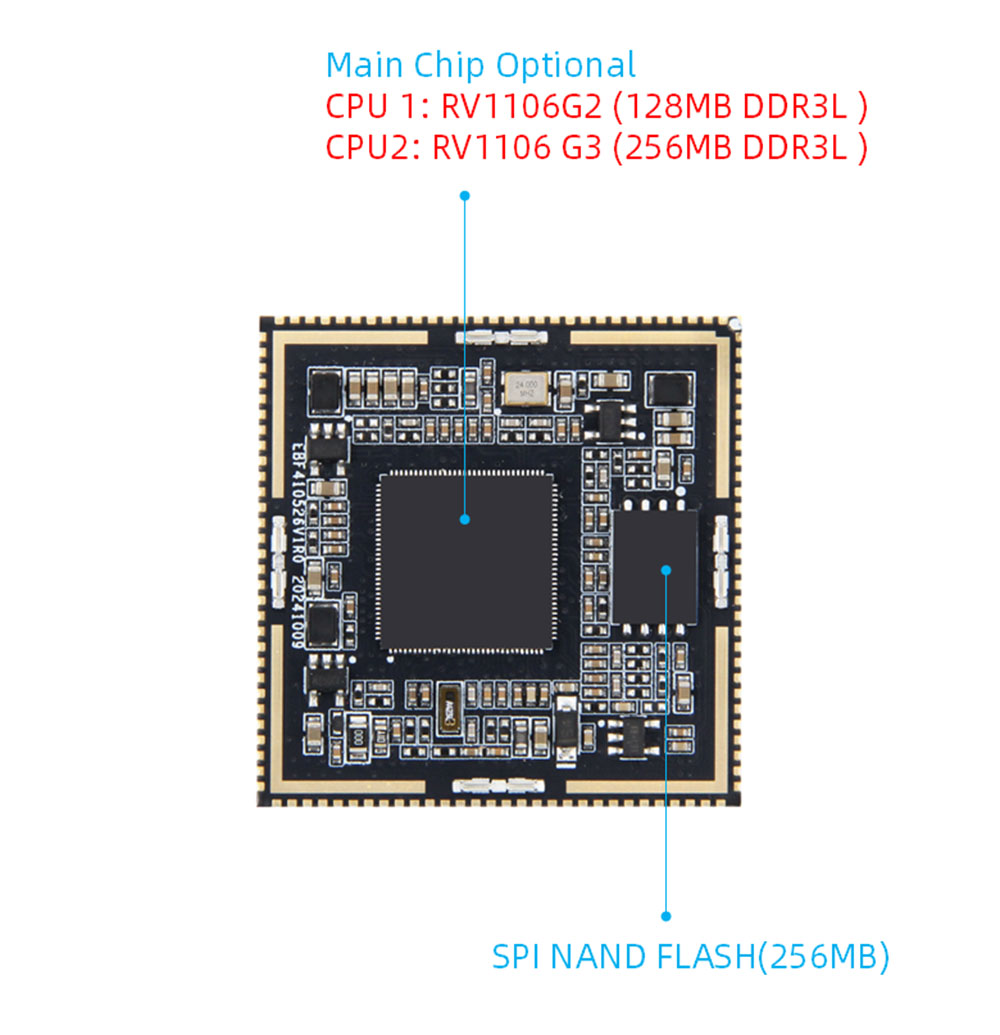

Alaptábla hardverkonfigurációja

 CPU: Fő chip: RV1106, Cortexa7+MCU

 Memória: beágyazott DDR3L, opcionális RV1106G2: 128MB/RV1106G3: 256MB

 Tárolás: 256 MB Spinand Flash

 AI számítási teljesítmény: RV1106G2: 0.5TOPS@int8, RV1106G3: 1TOPS@INT8

 Interfész: A Spinand Flash kivételével a 10 -et teljes mértékben kiszivárogtatják, beleértve 84 GPIO -t, beleértve 1 NOPR -visszaállítási csapot és 3 USB dedikált csapot

 PCB: 4 réteg, merítés arany kialakítás

 Méret: 35*35 mm

Jelzőcsapok

 Hálózati port: 1 100m Ethernet

 Soros port: 6

 i²c: 5

 SPI: 2

 ADC: 1

 PWM: 12

 i2s: 1

 USB: 1

 Kamera: 2

 JTAG: 1

 LCD: 1

RV1106 Board részletei
