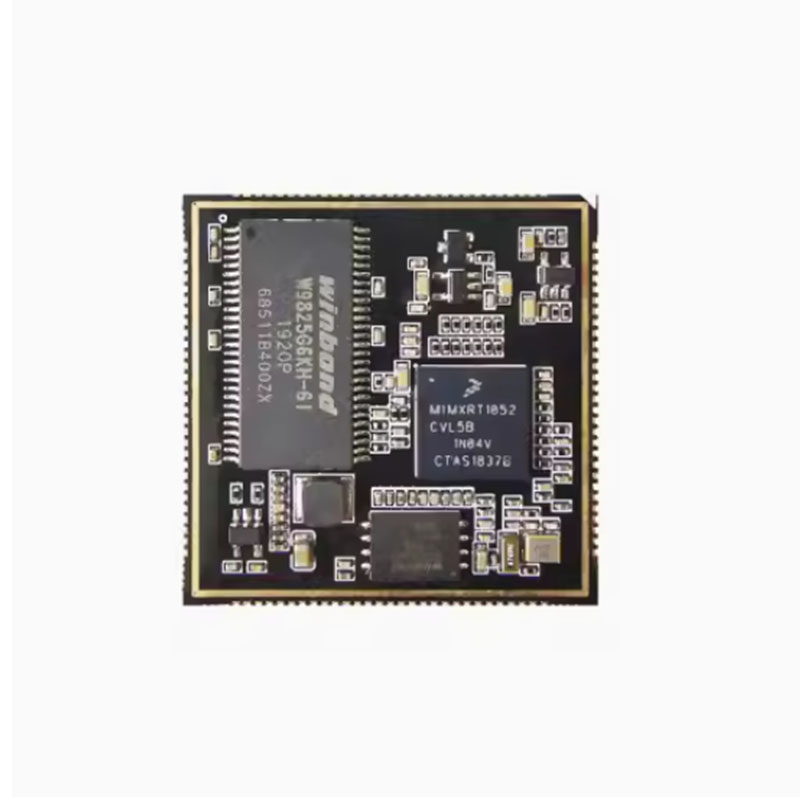

NXP I.MX RT1052 Core Board

● Ezt az RT1052 S2 alaplapot az NXP MIMXRT1052CVL5B processzor alapján tervezték.

● Az egész tábla alkotóelemei ipari minőségű anyagokból készülnek.

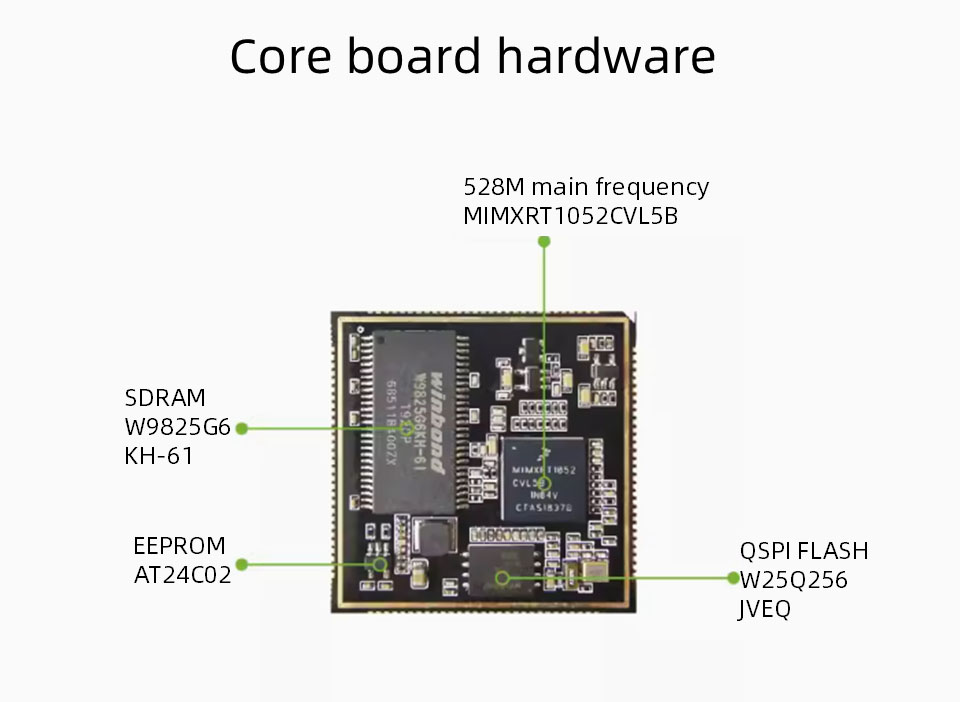

● Az alaplap hardver erőforrásai között szerepel

● 32 MB SDRAM, 32 MB vagy Flash és 256B EEPROM.

● A PCB 6-rétegű fekete merítésű arany kialakítást fogad el, teljes méretével 38*38 mm, összesen 116 csap és 1,0 mm-es tű távolsága. A SEMC busz kivételével a chip fennmaradó 10 csapja mindegyiket kiszivárogtatják.

Alaptábla jel interfész paraméterek

Fő chip: MIMXRT1052CVL5B, Cortex-M7 mag, főfrekvencia 528MHz

SDRAM: 2MB, TSSOP csomag, márka Winbond, ipari minőség

Flash: 32 MB, WSON8 csomag, márka Winbond, ipari fokozat

EEPROM: AT24C02 256B

Ethernet PHY: Nincs

PCB méret: 38*38 mm

Tápegység: 3,3 V

Pajzs burkolat: Nincs pajzs burkolat

GPIO: 116 csap, 1,0 mm -es tű távolság, kivéve a SEMC buszt, az összes többi i0 -t kiszed

Működési hőmérséklet: -40 ~ 85 ° C, ipari minőség

Alaptábla jel interfész

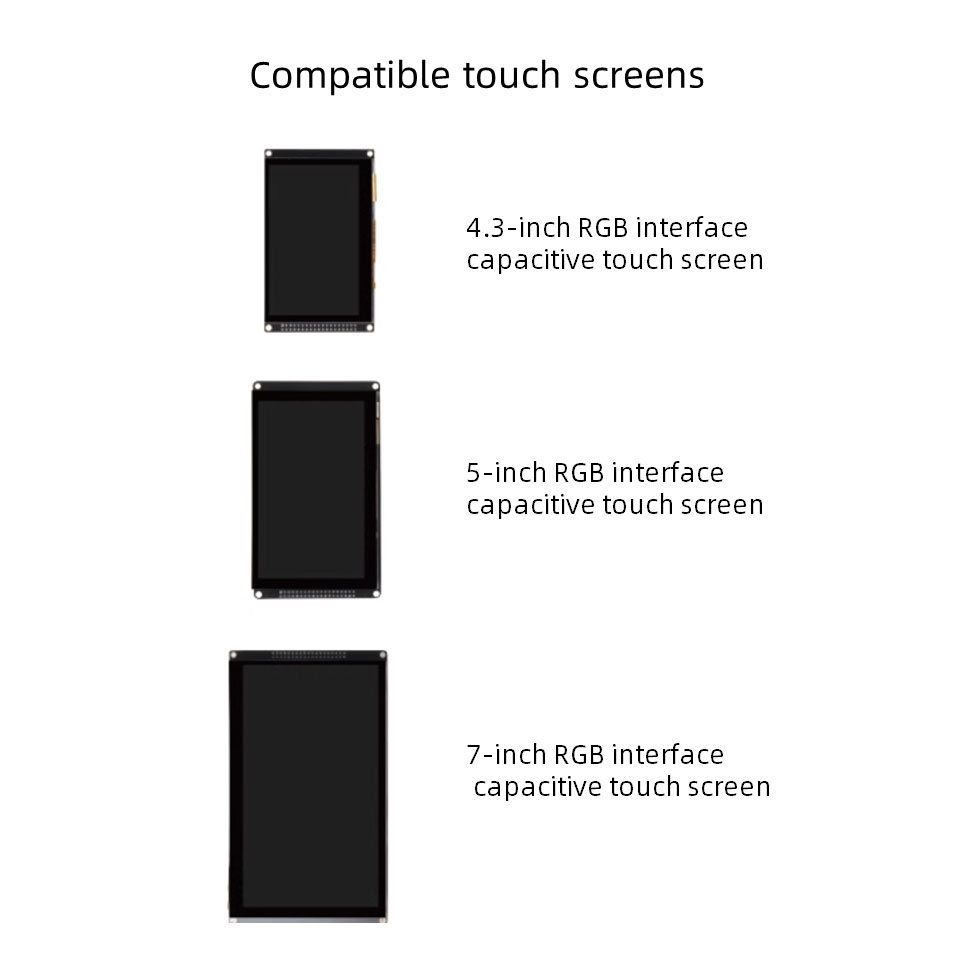

● LCD: 1 csatorna

● USB: 2 csatorna, nagysebességű PHY

● SDIO: 2 csatorna

● I²C: 4

● SPI: 4

● UART: 8

● Sai: 3

● ADC: 2 (mindegyik 16 csatorna), 12 bites

● PWM: 4

● JTAG: 1 csatorna

● SPDIF: 2 csatorna

● Can: 2

● MEGJEGYZÉS: A fenti adatok újra felhasználhatók, kérjük, olvassa el a Core Board PIN leírását referenciaként

MEGJEGYZÉS: Az igazgatótanács testreszabható minimális 500 sorrendben
