RK3562J Fejlesztési Testület

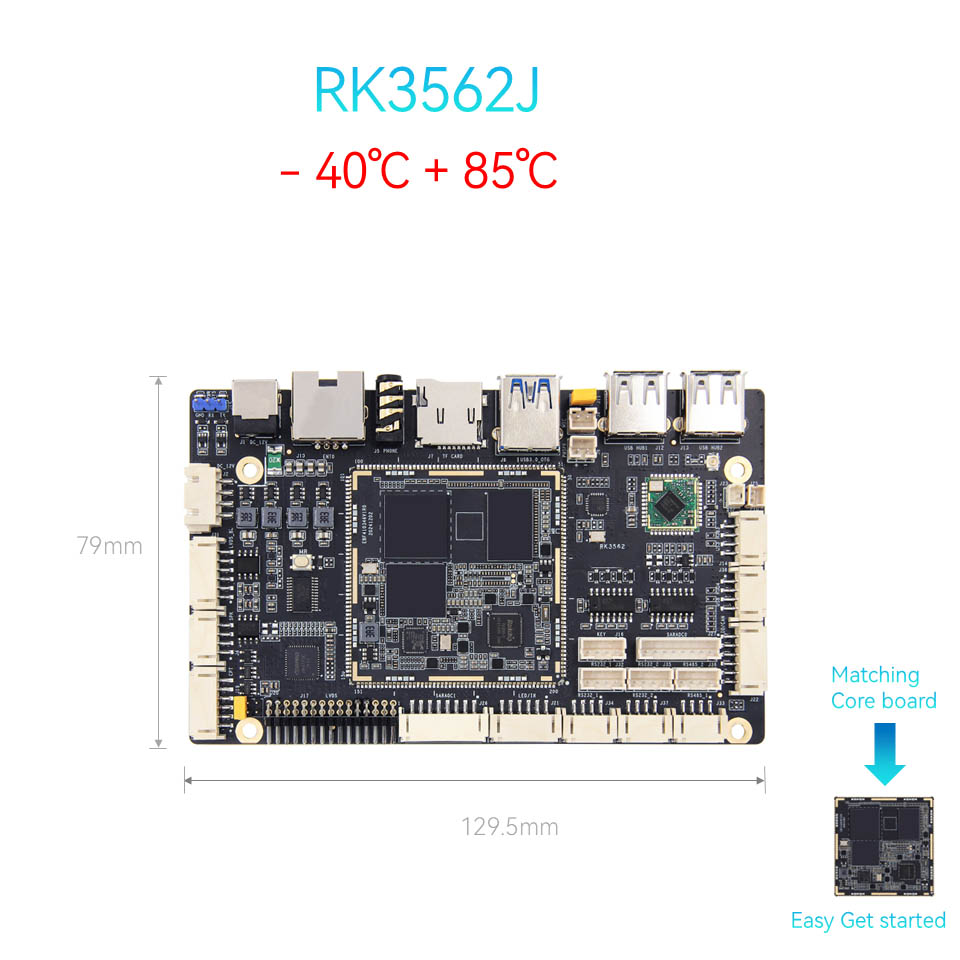

A ThinkCore Technology RK3562J Fejlesztési Testület ipari minőségű chipeket használ, hosszú ideig stabilan működhet -40 ° C és 85 ° C üzemi hőmérsékleti tartományban, amely kielégíti a különféle összetett környezetben, például a kültéri reklámgépek, a kijelző berendezések és más nyilvános helyek kiállítási igényeinek igényeit.

Főbb jellemzők:

Nagy teljesítményű SOC: Rockchip RK3562J négymagos Cortex-A55 @ 1,8 GHz, ideális digitális feliratokhoz, intelligens kiskereskedelemhez és ipari vezérléshez.

● Gazdag interfészek: Kettős kijelentés-támogatás a MIPI CSI/DSI + LVD-ken, a nagysebességű USB 3.0-on és a Wi-Fi 6-on az ultra-alacsony latencia-összeköttetéshez.

● Nyílt forrású kialakítás: nyílt forráskódú támogató baseboard PCB forrásfájl, és az SDK biztosítja a gyors testreszabást.

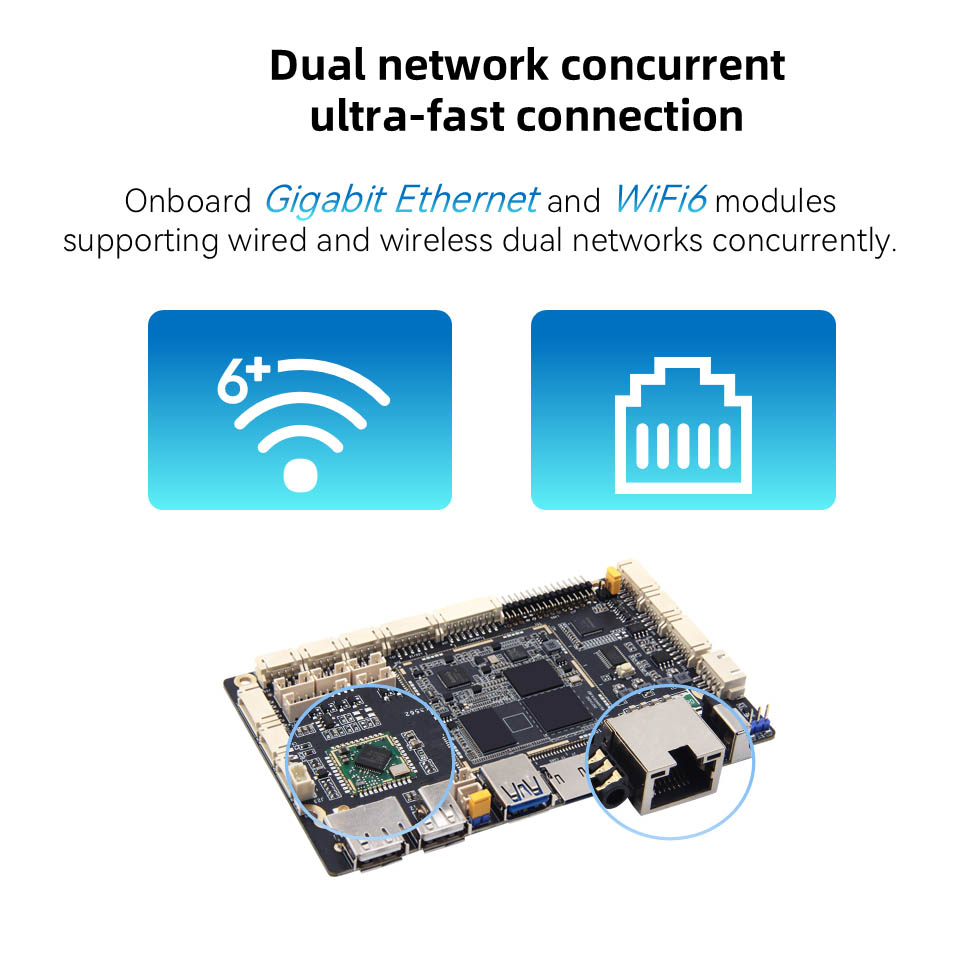

● Gigabites Ethernet port: A Gigabites Ethernet port hatékony, stabil és rugalmas hálózati támogatást nyújthat a kereskedelmi kijelző táblákhoz és egyéb berendezésekhez

● Kereskedelmi minőségű megbízhatóság: Stabil Android/Linux támogatás, a 24 órás digitális feliratokhoz és az AIOT Edge készülékekhez igazítva.

● Hivatalos támogatás a mainstream operációs rendszer képei: például az Android, a Debian és az Ubuntu, amelyek több mint 6 különböző alkalmazási környezetre alkalmazhatók.

Miért válasszon minket?

Nyílt forrásból származó hardver: Módosítsa az alaplapot szabadon-nincs engedélyezési akadály.

Műszaki támogatás: Online műszaki támogatás az OEM/ODM integrációk fejlesztésének és segítségének felgyorsításához.

Költséghatékony: A telepítésre kész megoldás gyorsabb piaci idővel, mint a versenytársak.

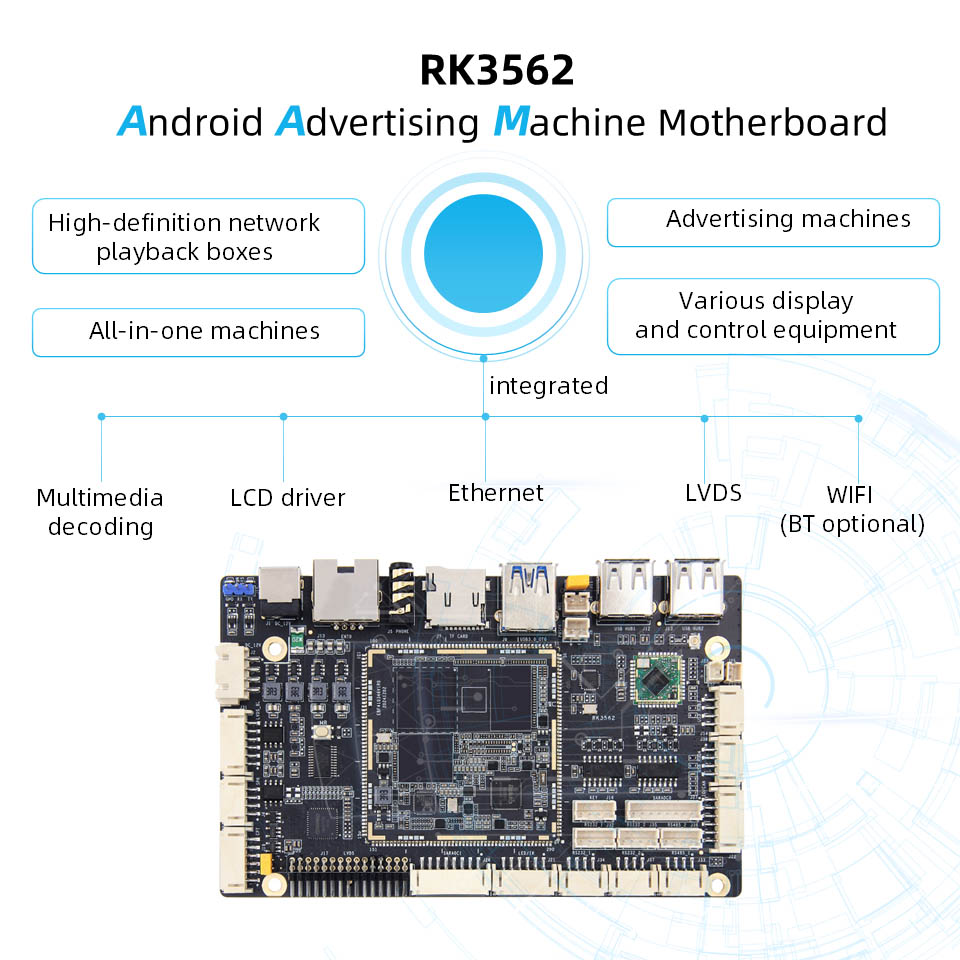

Alkalmazások: Interaktív kioszkok, hirdetési játékosok, élő streaming dobozok, All-in-One hirdetések kereskedelmi kijelzője, élő műsorszóró gépe

Termékparaméterek:

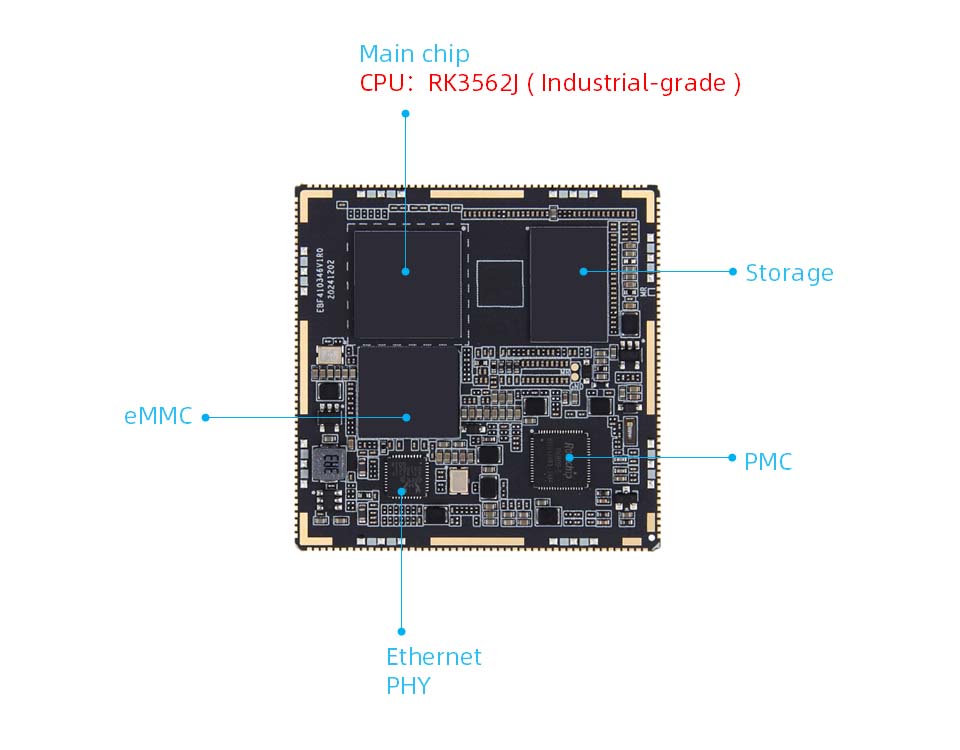

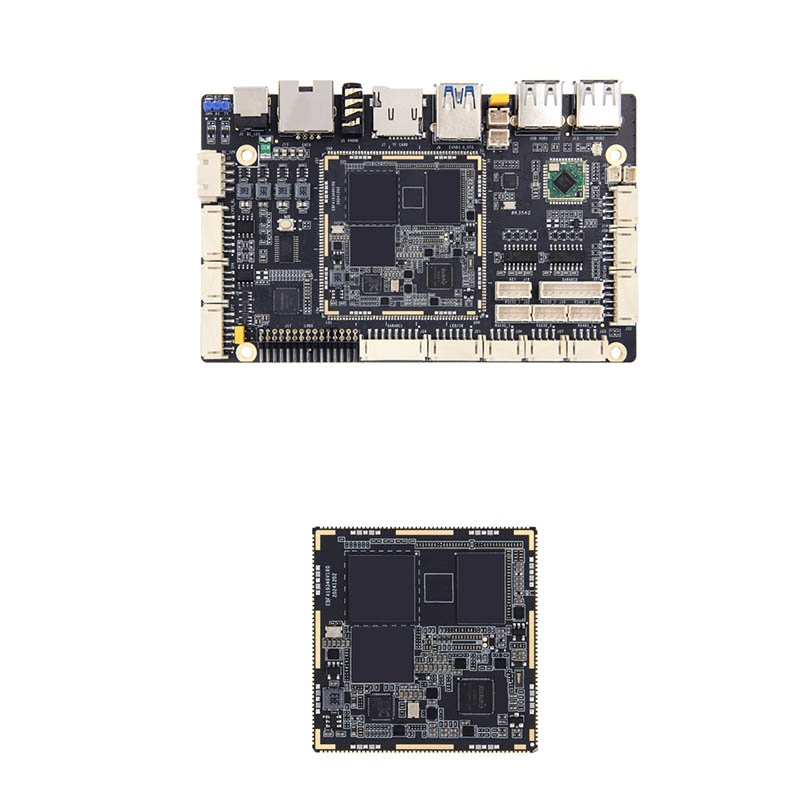

RK3562J Core Board hardverkonfiguráció

● Fő chip

Modell: RK3562/RK3562J

CPU: négymagos cortex-A53, legfeljebb 2,0 GHz-ig

GPU: Mali-G52

NPU: 1TOPS Computing Power (ipari minőségű RK3562J NPU nélkül)

● Memória: 1/2/4/8 GB, LPDDR4/4X (testreszabható)

● Tárolás: 8/32/64/128 GB, EMMC (testreszabható)

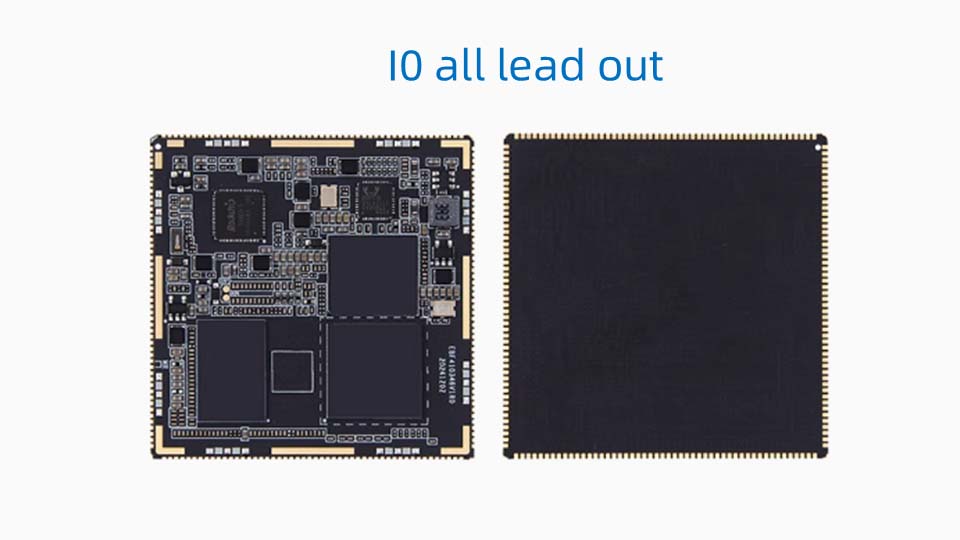

● Interfész: bélyegző lyuk interfész, 10 teljes vezeték

● NYÁK: 8 réteg, fekete merítés arany kialakítása

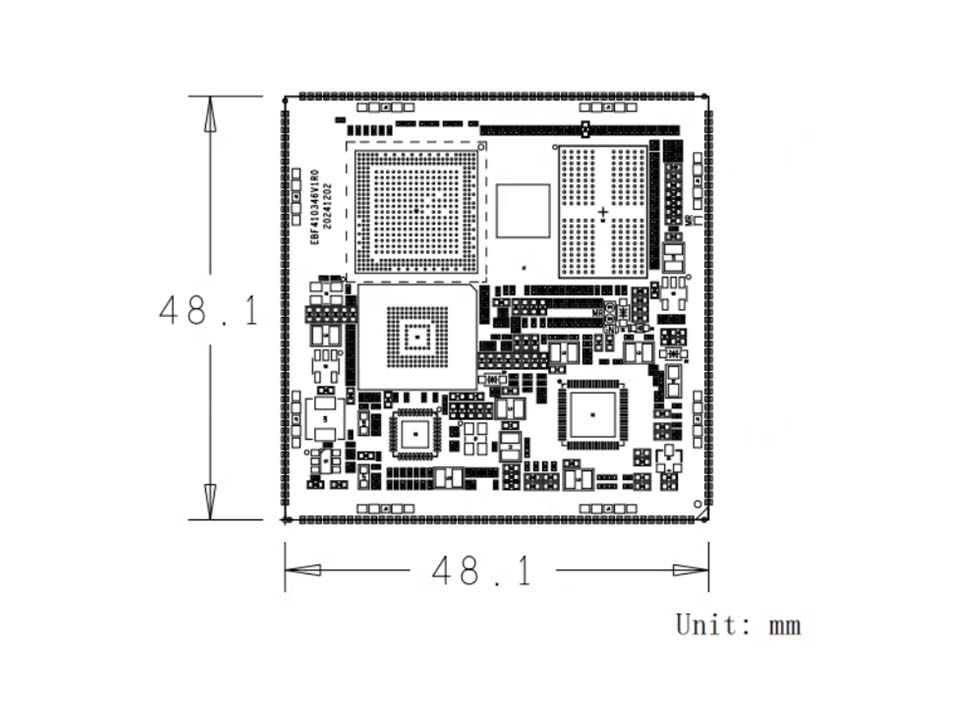

● Méret: 48,1*48,1 mm

Jelzőcsapok

● IO: 86 GPIO -csap, beleértve 1 differenciálórát, 3 gombos csapot és 1 teljesítmény -vezérlőcsapot

● Hálózati port: 1 Gigabites Ethernet

● Soros port: 10

● 12C: 6

● SPI: 3

● Can: 2

● ADC: 13

● PWM: 15

● 12S: 2

● USB3.0 OTG: 1

● USB2.0 Host: 1

● Kamera: MIPICS12LANE*4

● SDMMC: 2

● SPK: 1

● Audio kimenet: 1

● MIC: 1

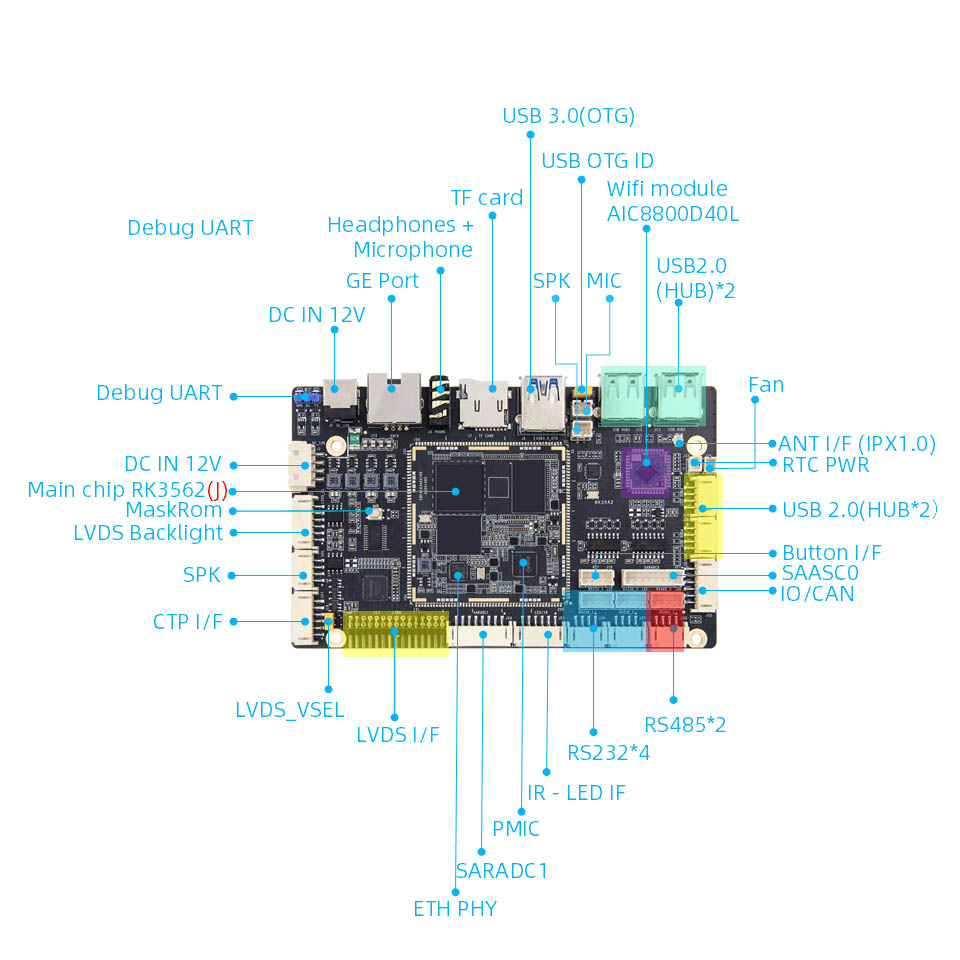

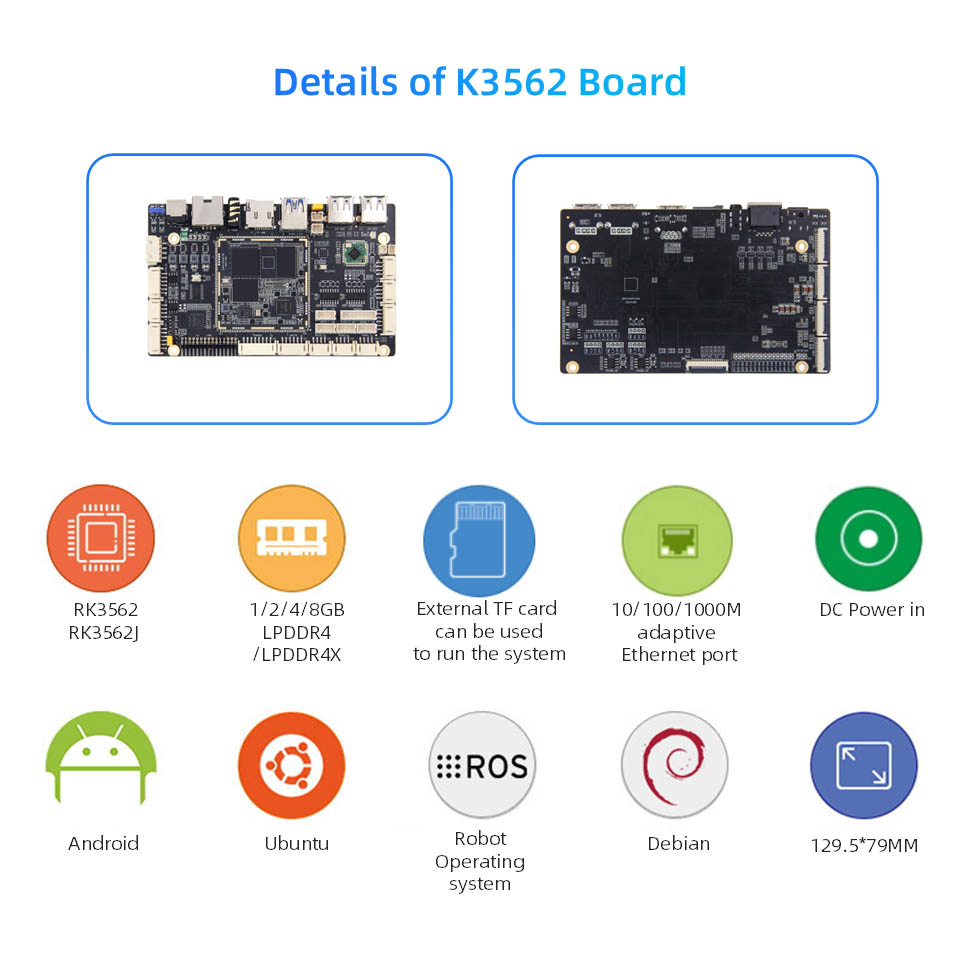

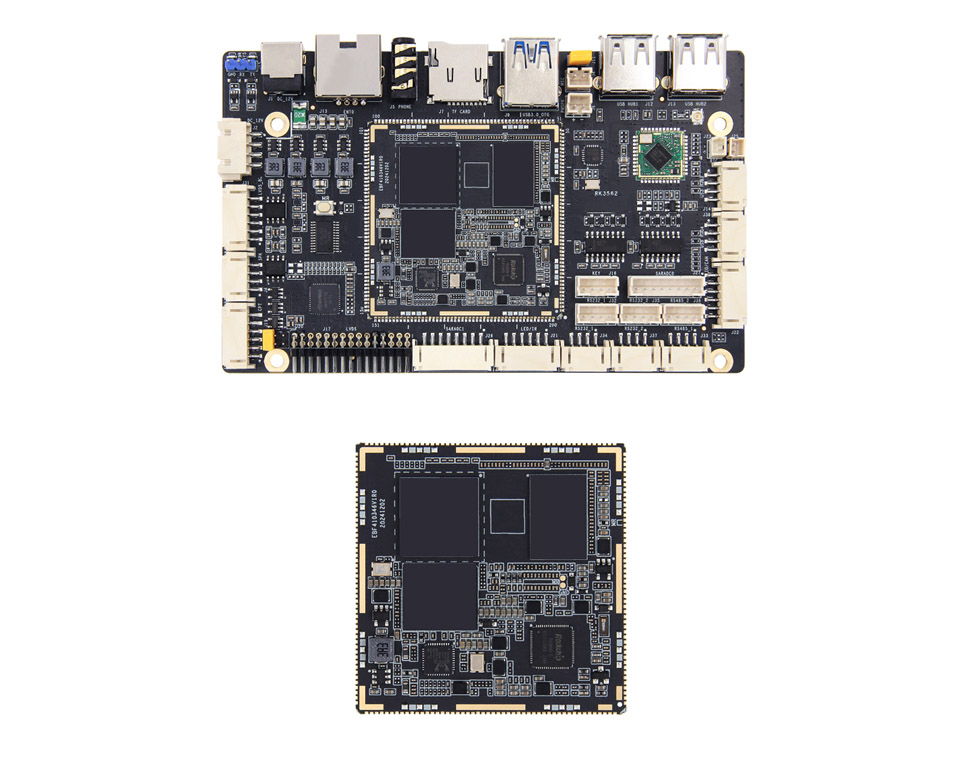

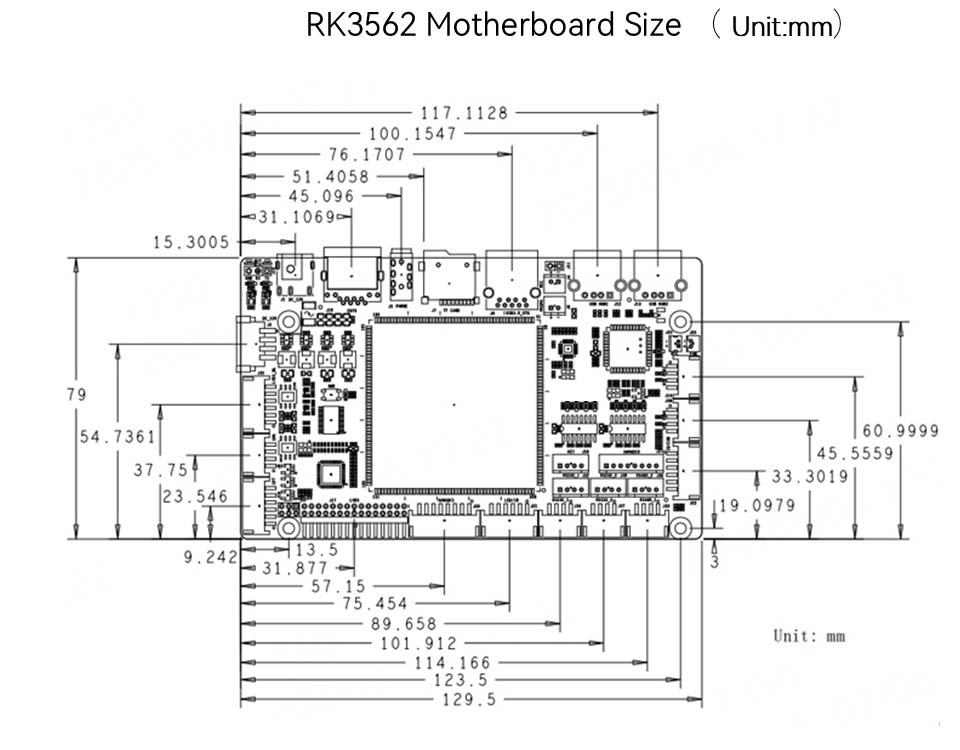

RK3562J alaplap hardverkonfiguráció

● Fő chip:

Modell: RK3562/RK3562JCPU: Quad-Core Cortex-A53, főfrekvencia 2,0 GHZGPU-ig: MALI-G52NPU: 1TOPS Computing Power (ipari minőségű RK3562J NPU nélkül)

● Memória: 1/2/4/8 GB, LPDDR4/4X (testreszabható)

● Tárolás: 8/32/64/128 GB, EMMC (testreszabható)

● Teljesítmény -interfész: DC 12V@2A DC bemenet

● Ethernet: Gigabit Network Port*1, támogatja a 10/100/1000Mbps adatátviteli sebességet

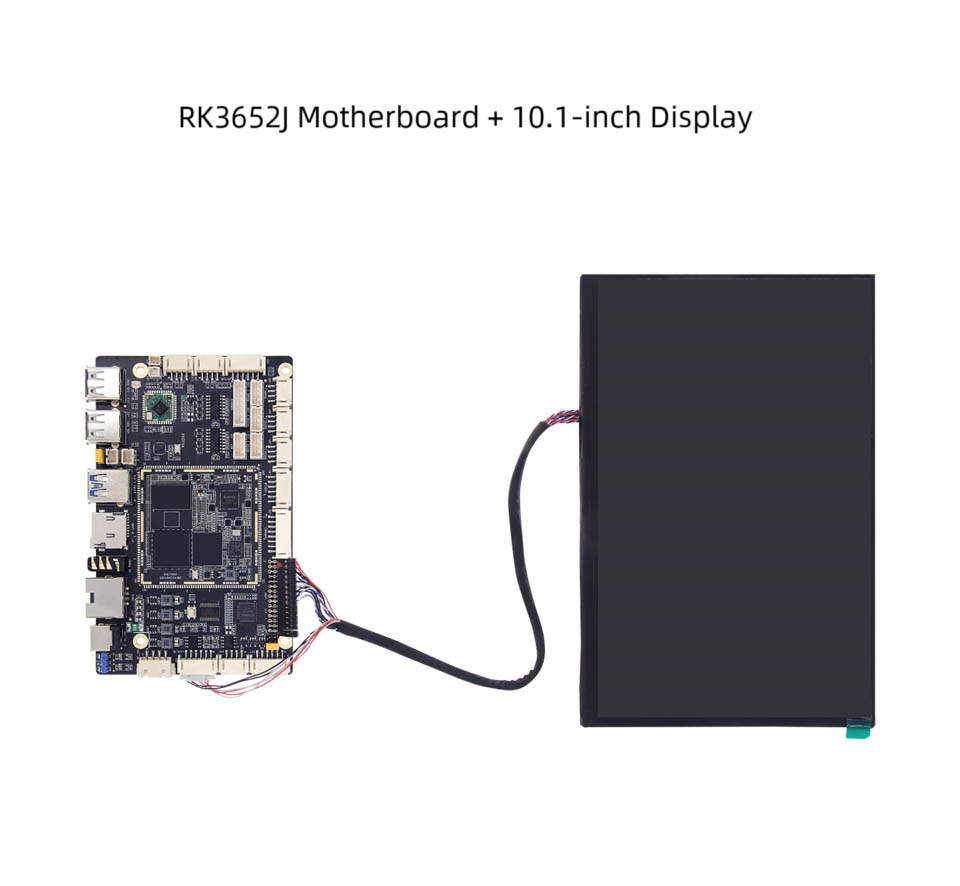

● LVDS: 2*15pin LVDS képernyő interfész*1

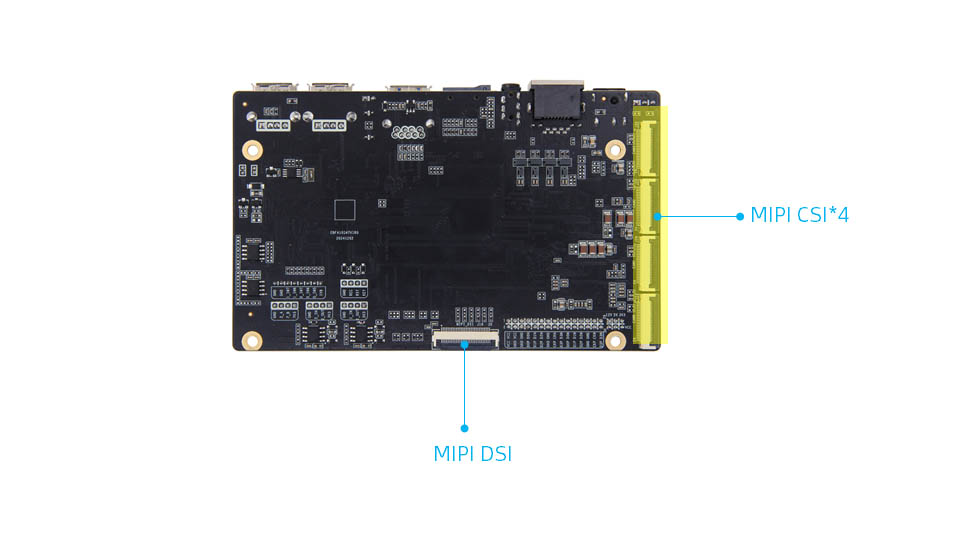

● MIPI-DSI: A MIPI képernyő interfész*1, MIPIDSI és LVDS interfész újrafelhasználásra kerül, és az alapértelmezés szerint csatlakozik az LVDS képernyőhöz. Ha úgy dönt, hogy csatlakozik a MIPIDSI -hez, meg kell változtatnia az ellenállást

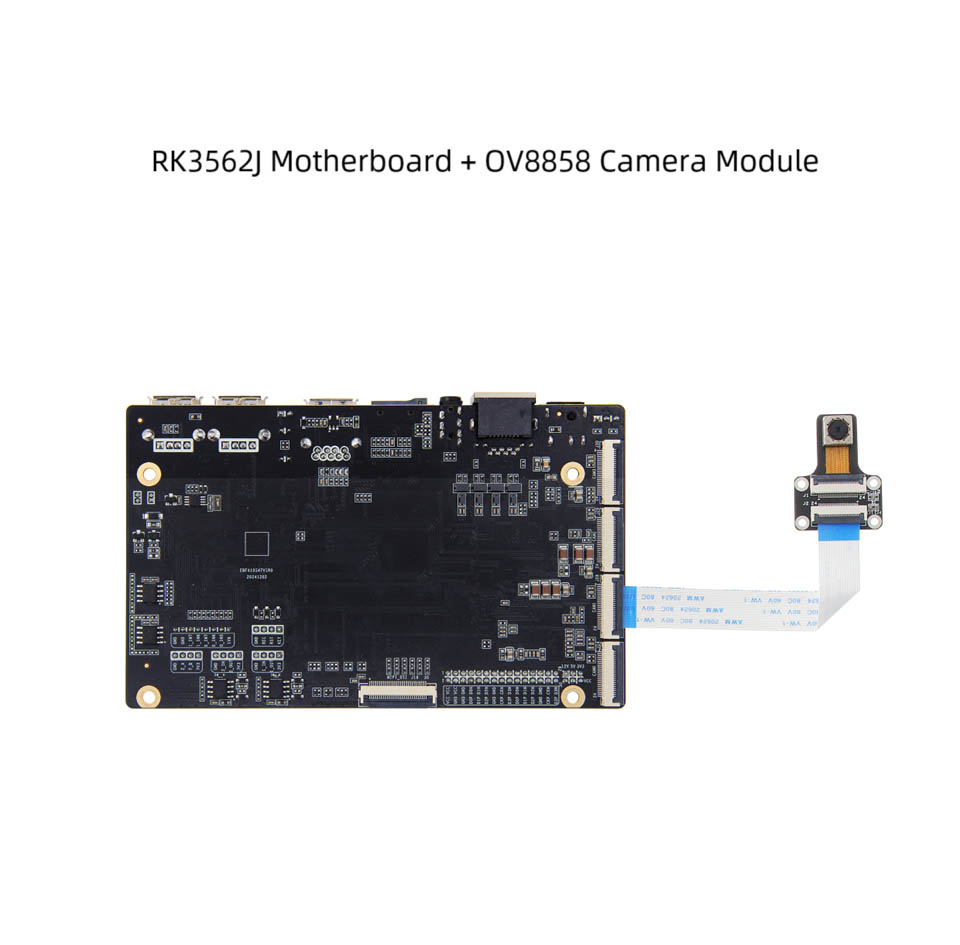

● MIPI-CSI: A MIPI Camera interfész*4, csatlakoztatható az üzlet IMX415/OV8858 kamerájához (az alapértelmezett kombináció az OV8858 kamera)

● Kapacitív érintőképernyő: LVDS érintőképernyő interfész*1

● LCD háttérvilágítás: LVDS háttérvilágítású interfész*1

● A képernyő teljesítményének interfésze: LVDS feszültségválasztási interfész*1

● USB2.0: USB HUB interfész*4

● USB3.0: USB OTG interfész*1, alapértelmezett az eszköz mód, az üzemmód kiválasztható a jumper sapkán keresztül

● WiFi: Belső WiFi6 modul, modell: AIC8800D40L

● TF kártyatartó: Támogatja a Micro SD (TF) kártya a rendszer elindításához, akár 512 GB -ig
